SMA America, LLC 4 Maintenance
Manuel de maintenance SC500HEUS-fra-WH-IUS120411 31
4.3.10 Contrôle du raccordement du câblage de puissance en cas
d’utilisation de cosses d’extrémité (en option)
Configuration requise :
☐ L’onduleur est déconnecté (voir 4.3.1 « Déconnexion de l’onduleur », page 19).

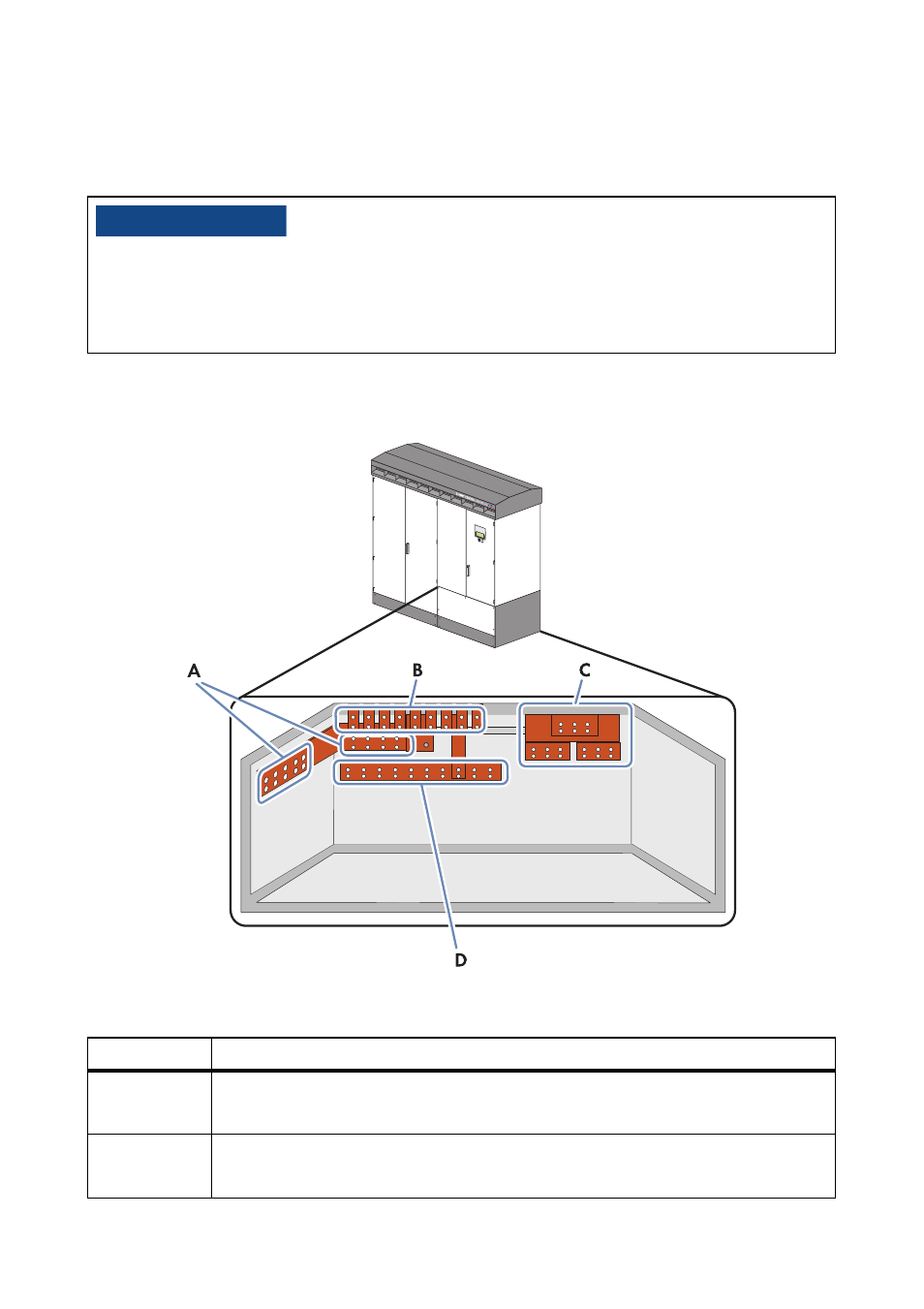

Figure 8 : Position du câblage de puissance avec l’option cosse d’extrémité
136%&/$&
Endommagement des vissages dû à un serrage excessif
• Ne serrez que les vissages desserrés avec le couple indiqué. Les couples sont indiqués dans
les instructions d’installation de l’onduleur. Si des indications manquent, contactez le
Service en Ligne de SMA.
Position Désignation
A En cas de raccordement avec mise à la terre négative : DC‒
En cas de raccordement avec mise à la terre positive : DC+
B En cas de raccordement avec mise à la terre positive : DC‒
En cas de raccordement avec mise à la terre négative : DC+
