4 Maintenance SMA America, LLC
20 SC500HEUS-fra-WH-IUS120411 Manuel de maintenance

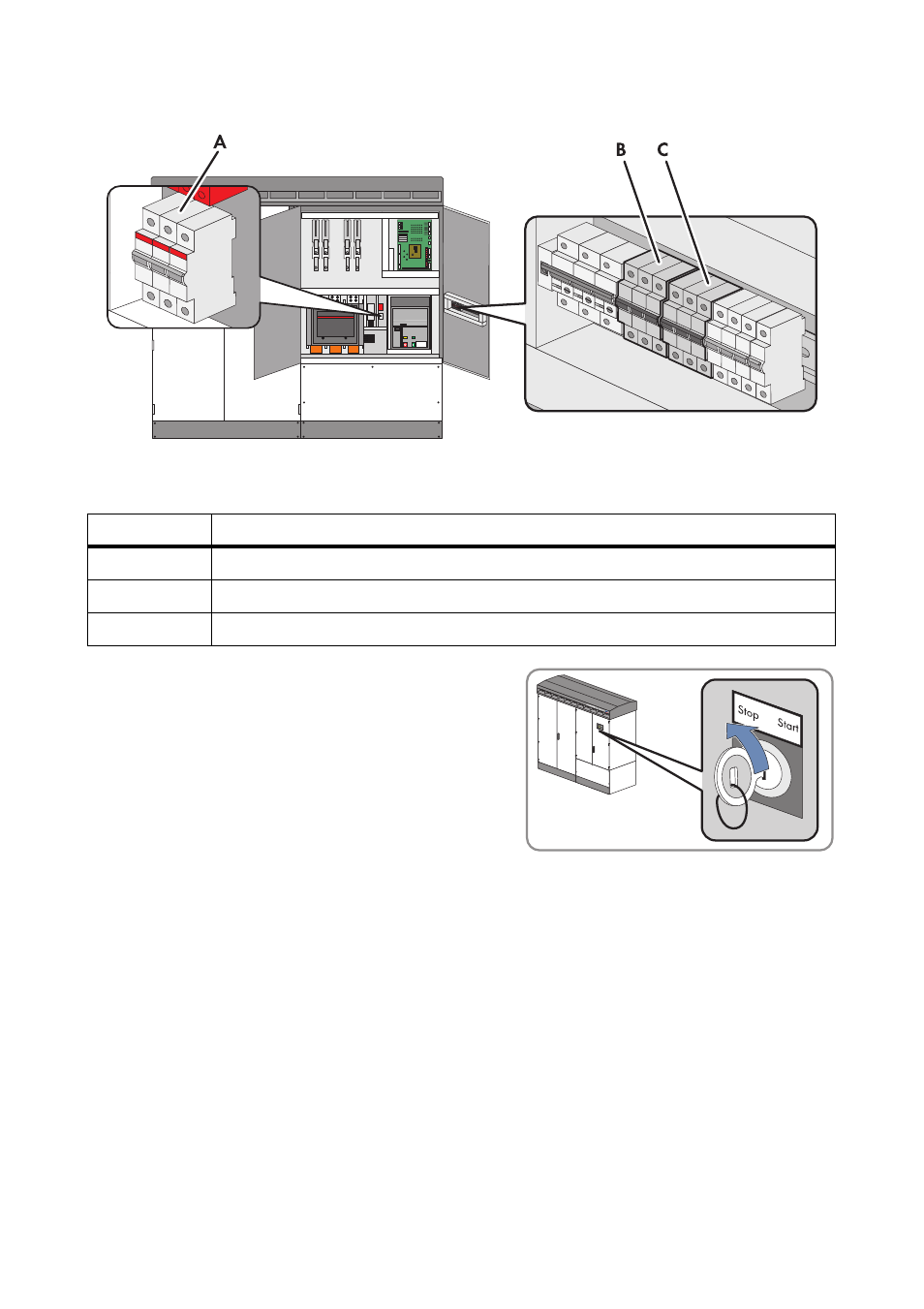

Figure 4 : Position disjoncteur miniature
1. Commutez l’interrupteur à clé de l’onduleur sur
« Stop ».
2. Contrôlez que les contacteurs DC et AC se coupent de manière audible au plus tard après
5 secondes.
Si les contacteurs DC et AC ne se coupent pas de manière audible après au plus tard
5 secondes, contactez le Service en Ligne de SMA.
3. Coupez l’onduleur via le dispositif de déconnexion externe DC du côté DC du générateur
photovoltaïque et sécurisez-le contre toute remise en marche.
4. Si vous utilisez la Disconnect Unit :
– Déconnectez les côtés AC et DC avec l’interrupteur Disconnect de la Disconnect Unit et
sécurisez-le contre toute remise en marche involontaire (voir les instructions d’installation de
la Disconnect Unit).
5. Coupez l’onduleur via le dispositif de déconnexion AC externe du côté AC du réseau électrique
public et sécurisez-le contre toute remise en marche.
Position Désignation
A Disjoncteur miniature de la tension de commande externe
B Disjoncteur miniature de la tension de commande interne
C Disjoncteur miniature de la mesure de tension
