SMA SC 100 Indoor Installation Manuel d'utilisation
Page 36
Raccordement électrique
SMA Solar Technology AG
36
SC-100-IFR093231
Instructions d’installation

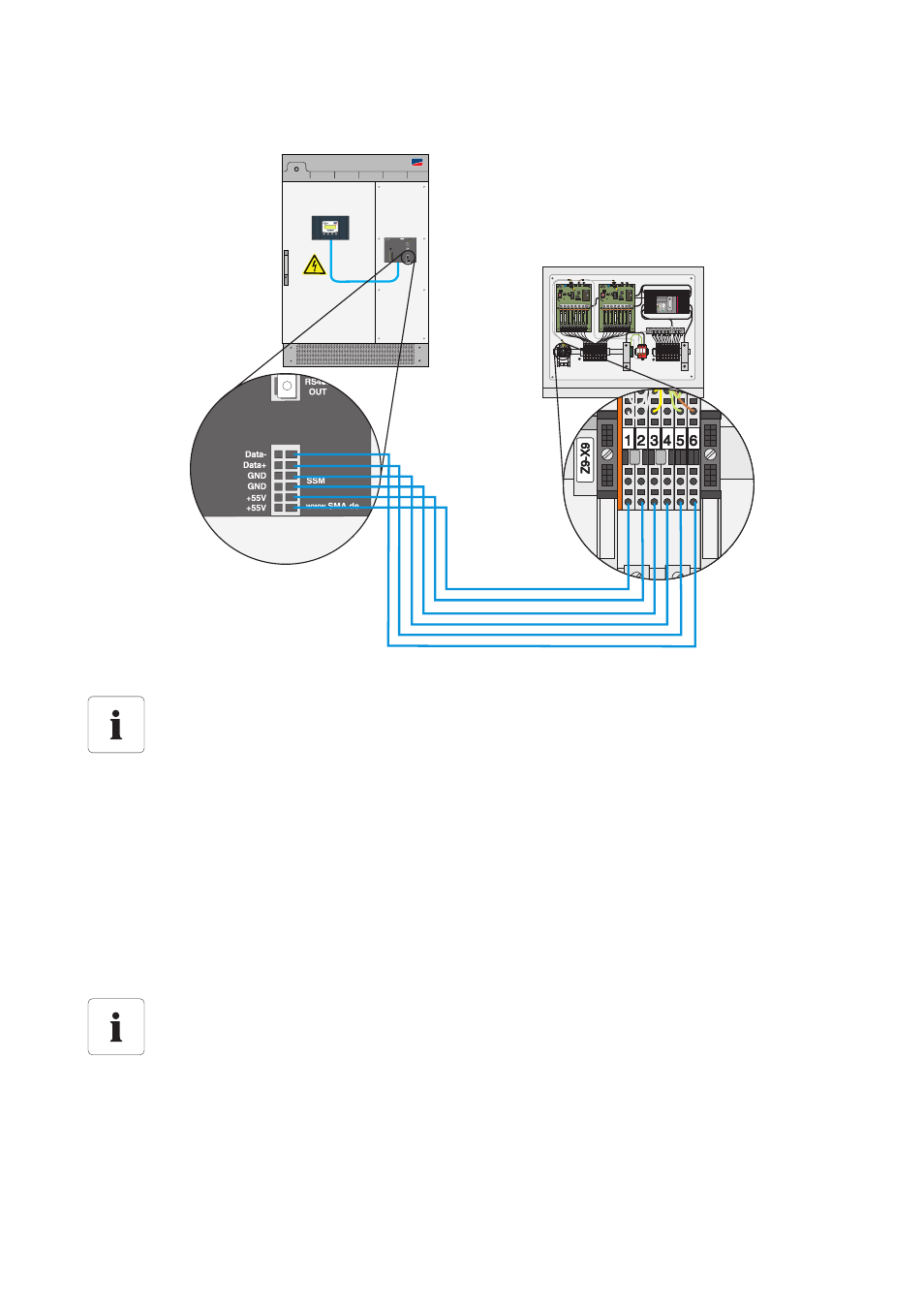

Figure 7.7 : Raccordement du câble de transmission des données au Sunny Central
7.1.8 Remarque relative à l'établissement du contact du blindage
Les lignes de signal et bus externes doivent être équipées d'un blindage. Le blindage doit être
généreusement contacté sur le rail de blindage prévu à cet effet. L'établissement du contact est réalisé
à l'aide des serre-câbles de blindage joints à la livraison. Le maniement des serre-câbles de blindage
est représenté dans le graphique suivant. Serrer les serre-câbles de blindage uniquement à la main,
sans tournevis. Le serrage des serre-câble de blindage à l'aide d'un tournevis peut entraîner la
détérioration de l'isolation.
Veuillez respecteer la description exhaustive figurant dans le guide d'utilisation du Sunny
Central Monitor joint à la livraison.
Ne pas serrer les serre-câbles de blindage avec un tournevis. Les serrer uniquement à la
main !
