Raccordement électrique SMA Solar Technology AG
34 SC-100-IFR093231 Instructions d’installation
7.1.5 Capteurs et sorties numériques
Deux capteurs analogiques ainsi qu'un capteur de température PT 100 peuvent être raccordés au
Sunny Central. Le raccordement se fait dans la zone de raccordement de l'appareil. L'affectation des
signaux des bornes de raccordement est indiquée dans le schéma de raccordement joint.
De plus amples informations relatives au raccordement et au paramétrage de capteurs analogiques
figurent dans le guide d'utilisation du Sunny Central. Il est recommandé d'équiper les premières
entrées de capteurs d'une protection contre les surtensions, disponible en option. Le raccordement des
capteurs se fait alors directement via les dispositifs de protection contre les surtensions, voir
Figure 7.6.

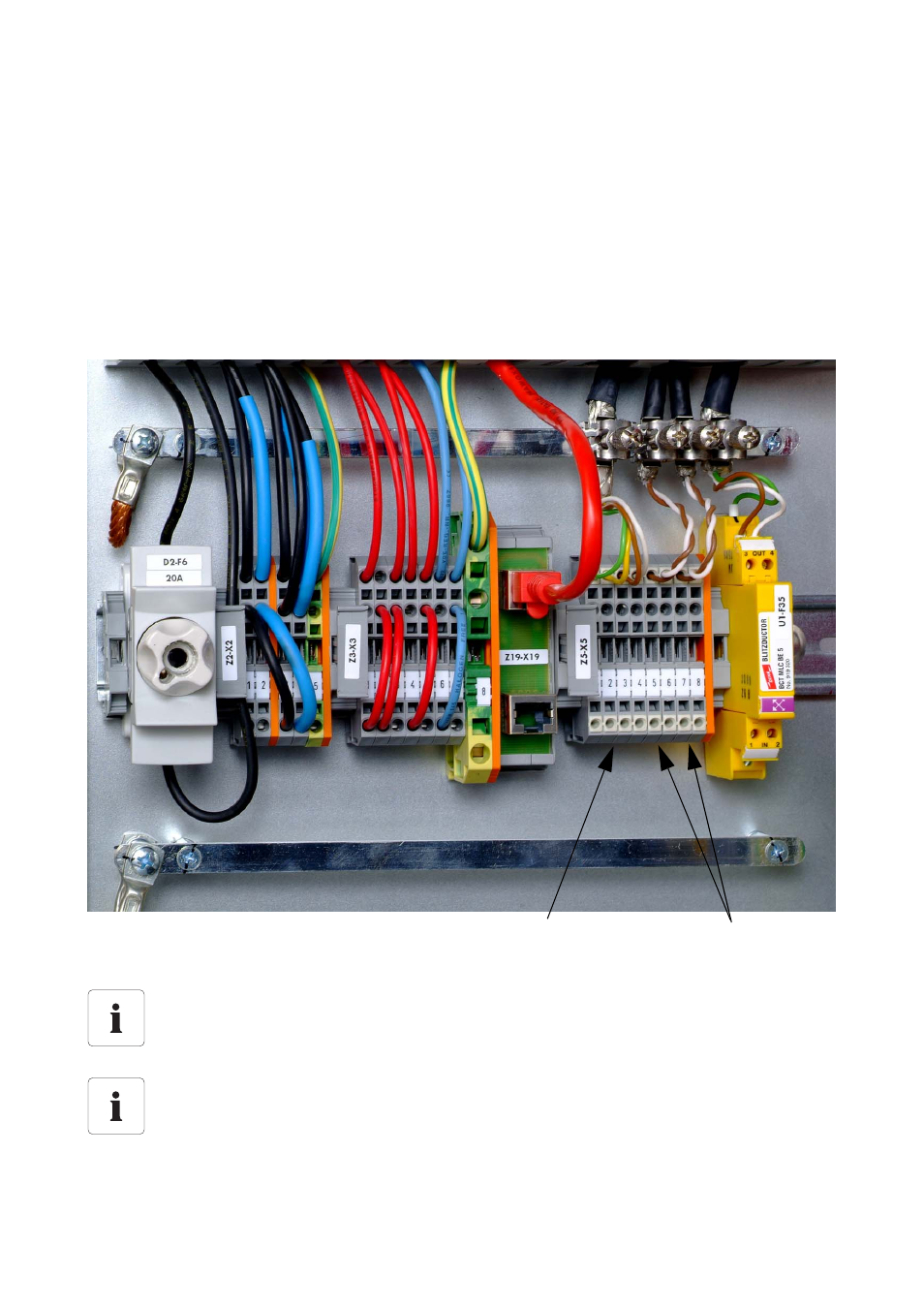

Figure 7.6 : Raccordement de capteurs
Veuillez tenir compte de la possibilité de raccordement des capteurs analogiques avec
quatre fils conducteurs ou deux fils conducteurs, et le cas échéant de la nécessité de
transducteurs.
Veuillez respecter la description exhaustive figurant dans le guide d'utilisation du Sunny
Central joint à la livraison.
Capteur de température PT 100 Capteurs analogiques
