SMA Solar Technology AG Raccordement électrique
Instructions d’installation SB25-30-IA-fr-51 33

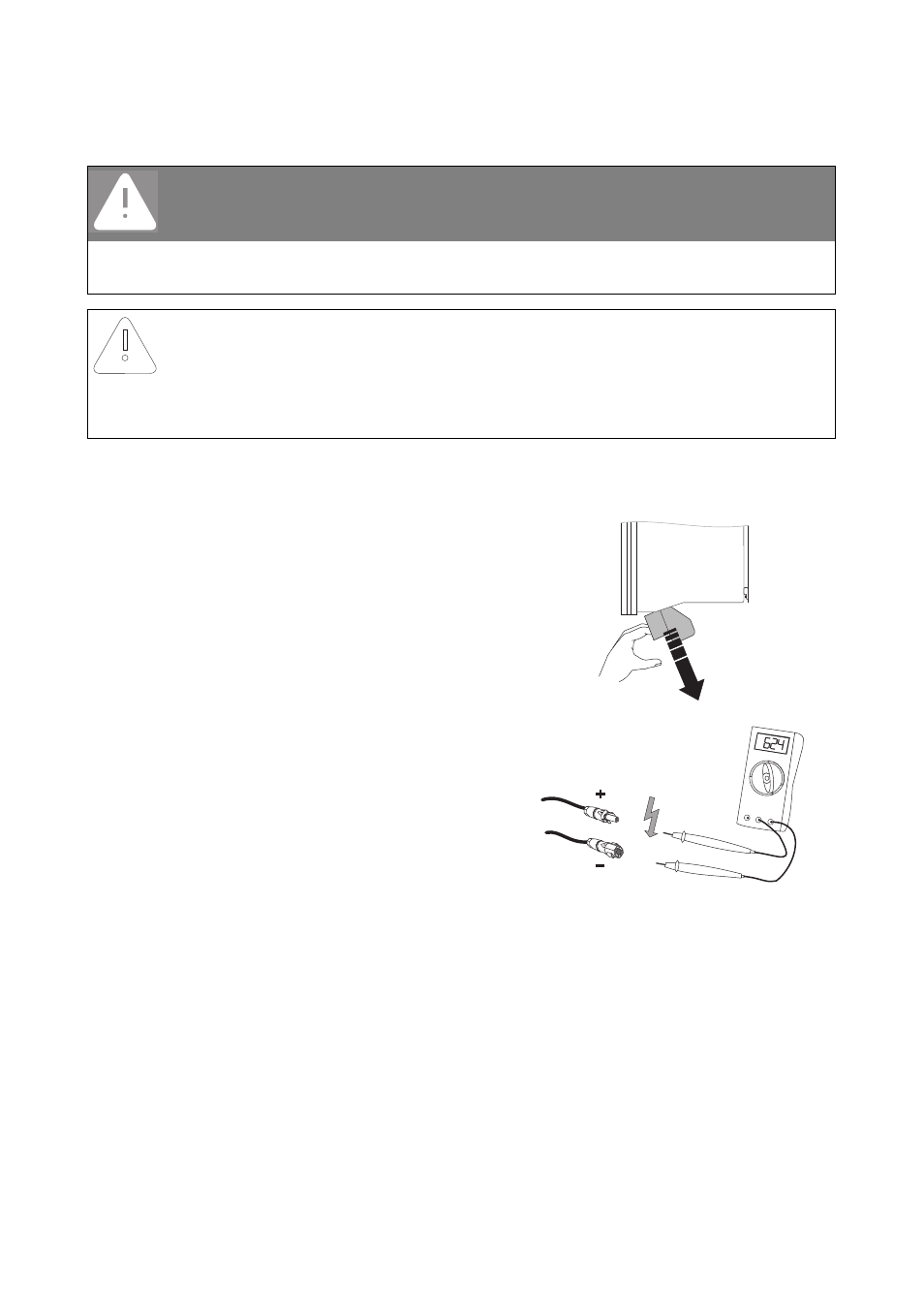

5.4.4 Raccordement du générateur photovoltaïque (DC)
1. Coupez le disjoncteur miniature et sécurisez-le contre tout réenclenchement.
2. Déconnectez l’interrupteur-sectionneur DC externe (si existant).
3. En présence d’un Electronic Solar Switch, retirez-le
en le tirant vers le bas et légèrement en direction du
mur.
4. Contrôlez la bonne polarité des câbles de
raccordement des panneaux photovoltaïques et
vérifiez que la tension d’entrée maximale de
l’onduleur est respectée.
Si la température ambiante est supérieure à 10 °C,
la tension en circuit ouvert des panneaux
photovoltaïques ne doit pas dépasser 90 % de la
tension d’entrée maximale de l’onduleur.
Dans le cas contraire, vérifiez le dimensionnement de
l’installation et le raccordement des panneaux
photovoltaïques. La tension d’entrée maximale de
l’onduleur peut être dépassée en cas de
températures ambiantes moindres.
DANGER
Haute tension dans l’onduleur : danger de mort
• Avant de raccorder le générateur photovoltaïque, assurez-vous que le disjoncteur
miniature soit coupé.
PRUDENCE !
Risque de destruction de l’appareil de mesure par des tensions trop élevées !
• Utilisez exclusivement des appareils de mesure ayant une plage de tension d’entrée
DC d’au moins 1 000 V.
