SMA Solar Technology AG Raccordement électrique
Instructions d’installation SB25-30-IA-fr-51 25
8. Insérez le conducteur de protection PE (vert-jaune)
dans la borne à vis comportant le symbole de mise
à la terre sur l’embout de l’embase et serrez la vis.
9. Insérez le conducteur de neutre N (bleu) dans la
borne à vis 1 sur l’embout de l’embase et serrez la
vis.
10. Insérez la phase L (marron ou noir) dans la borne
à vis 2 sur l’embout de l’embase et serrez la vis.
11. La borne à vis 3 sur l’embout de l’embase reste
libre.

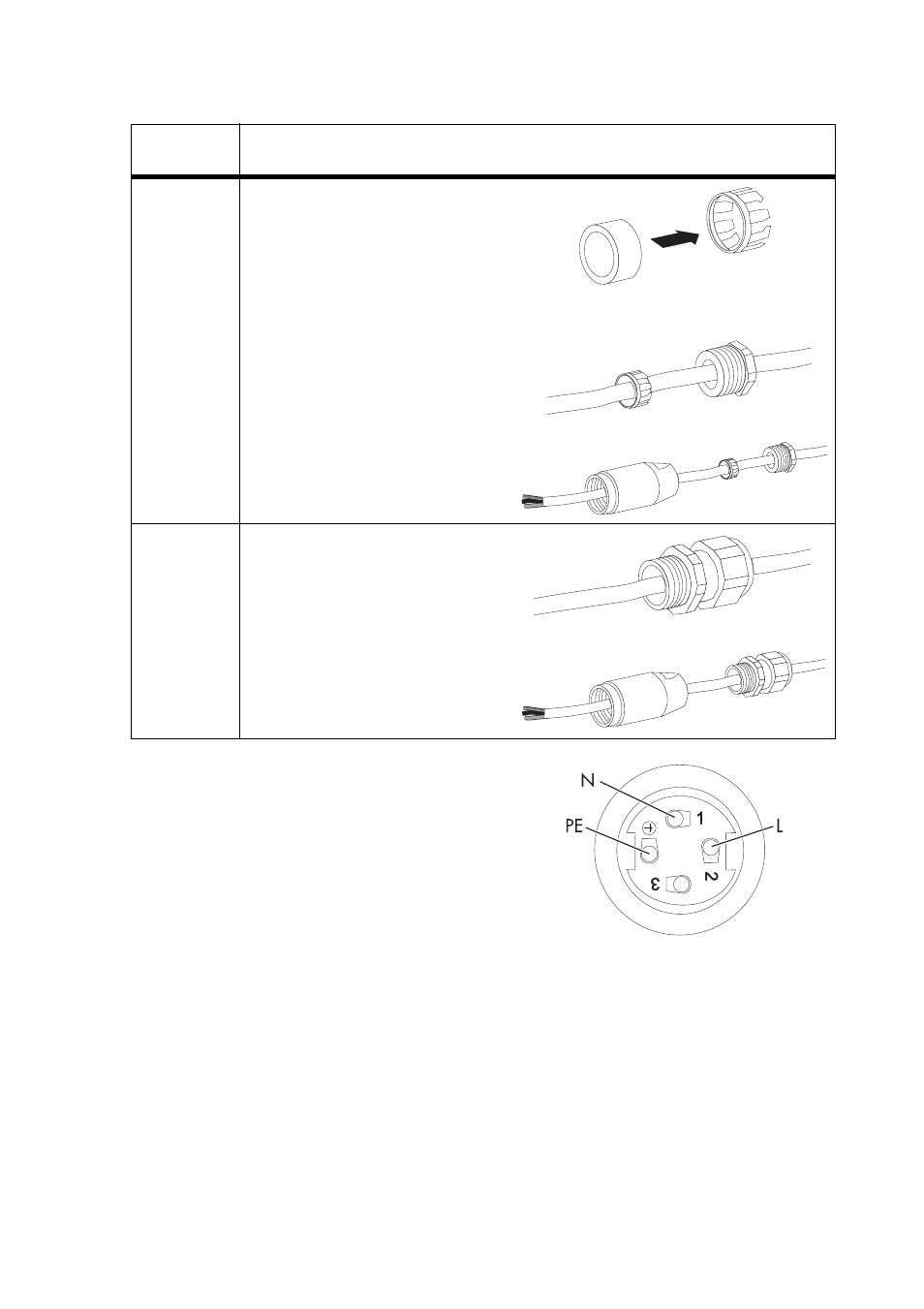

Taille
utilisée Procédure
PG13,5 • Insérez la bague
d’étanchéité dans la
garniture de serrage.
• Passez la vis de serrage
PG13,5 et la garniture de
serrage avec la bague
d’étanchéité sur le câble AC.
• Passez le manchon fileté sur
le câble AC.
PG16 • Passez le presse-étoupe
PG16 sur le câble AC.
• Passez le manchon fileté sur
le câble AC.
