Description de l’appareil SMA Technologie AG
Page 12 SB4200TL-11:FF2105 Instructions de service
Etant donné qu’un régulateur MPP individuel est affecté à chacune des entrées, les
types de panneaux utilisés et leur orientation peuvent différer.
Les caractéristiques nominales du courant, de la tension et de la puissance des deux
strings peuvent différer dans la mesure où elles restent en deçà des valeurs limites
indiquées au chapitre 6 "Surveillance de l’installation" (p. 35).

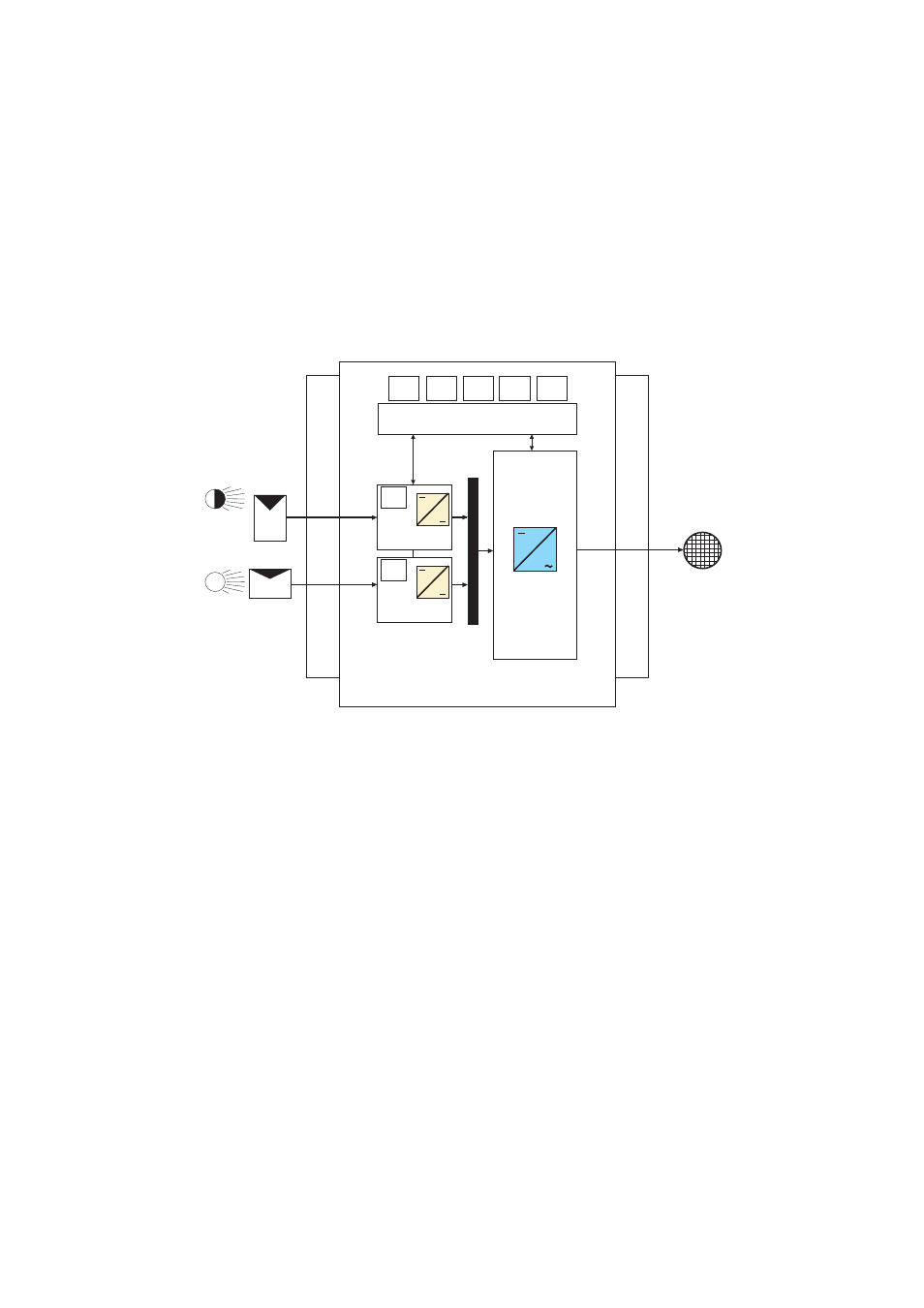

Figure 3.2: Schéma fonctionnel et utilisation typique du Sunny Boy 4200TL Multi-
String
L’énergie transformée dans les deux parties d’entrée (« actionneurs DC ») est trans-
mise au réseau raccordé par le biais d’un groupe d’onduleurs commun.
Cette répartition maintient à bas niveau les prix spécifiques et permet une conduite
optimale de l’exploitation.
MPP
MPP
Actionneur DC 2
Actionneur DC 1
Conduite de l’exploitation et commande du système
Réseau
public
Onduleur
commun
Régulateur
du courant
de réseau
ENS Commu-
nication FI
Système
de con-
trôle BFS
Bus DC
String A
String B
MPP
