SMA Technologie AG Description de l’appareil
Instructions de service SB4200TL-11:FF2105 Page 11
3 Description de l’appareil
3.1 Utilisation conforme
Le Sunny Boy 4200TL Multi-String sert à alimenter un réseau basse tension de 230 V /
50 Hz en énergie solaire transformée par conversion photovoltaïque. Ne pas dépasser les
valeurs limites indiquées au chapitre 7 "Données techniques" (p. 43).

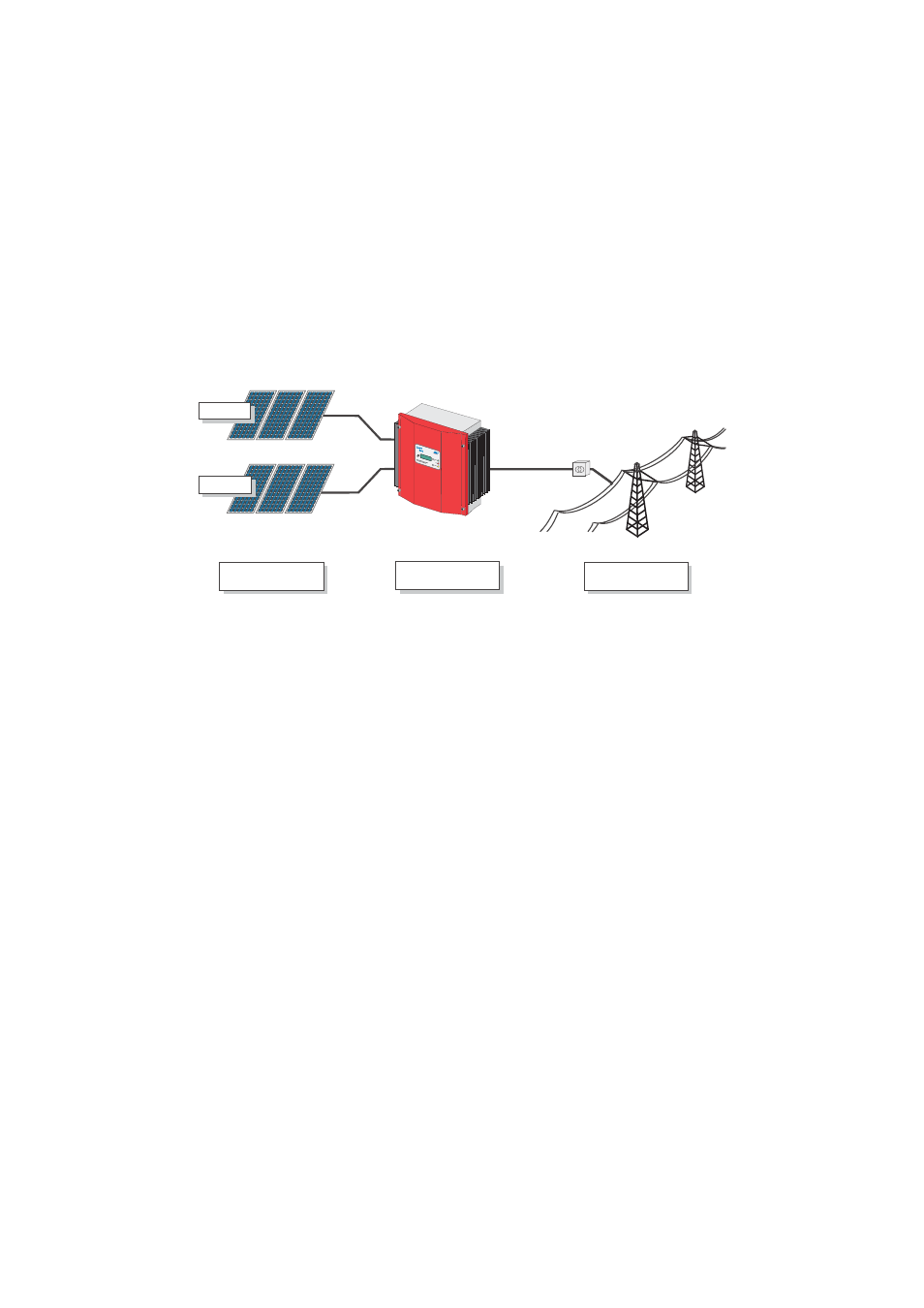

Figure 3.1: Principe d’une installation solaire couplée au réseau avec un Sunny Boy
4200TL Multi-String
Toute utilisation du Sunny Boy 4200TL Multi-String autre que celle pour laquelle il est
prévu entraînera une expiration des droits à la prestation de garantie.
3.2 Montage de l’appareil
Sur toute la ligne des produits Sunny Boy, nous avons accordé une grande impor-
tance à un design sobre et fonctionnel. Le modèle de base du Sunny Boy 4200TL
Multi-String se contente lui-aussi d’un affichage de statut composé de trois LEDs qui
a fait ses preuves. Un affichage de texte en clair est disponible en option. C’est vo-
lontairement que l’appareil est dénué d’éléments de commande.
Un réglage de précision sur l’installation solaire raccordée n’est pas nécessaire. Si,
dans des conditions d’utilisation particulières, ce réglage était toutefois souhaité, il
faudrait recourir à une des interfaces de communication disponibles en option. L’in-
terface permet en outre d’interroger les données de service actuelles et de les enre-
gistrer avec un programme sur PC. Si vous souhaitez en savoir plus, le chapitre 6
"Surveillance de l’installation" (p. 35) vous fournira une description plus détaillée.
Comme il est représenté de façon schématique à la Figure 3.2: "Schéma fonctionnel
et utilisation typique du Sunny Boy 4200TL Multi-String" (p. 12), il est possible de rac-
corder au Sunny Boy 4200TL Multi-String deux strings indépendants d’un générateur
PV.
Erdschlus s Earth Fault
Ar t.-Nr .: 8 6-00
Panneaux
photovoltaïques
Sunny Boy 4200TL
Multi-String
Réseau électrique
String A
String B
