SMA Solar Technology AG Montage et raccordement électrique
Instructions d’installation PT100MNR-IFR083510 9
4.3 Montage du capteur
1. Déterminer le lieu de montage en tenant compte la longueur du câble du capteur.
2. Nettoyer le lieu de montage.
3. Préparer la colle thermoconductrice selon les instructions du fabricant.
4. Avec la colle thermoconductrice, coller le capteur de
température de panneau à la partie inférieure de la
cellule solaire.

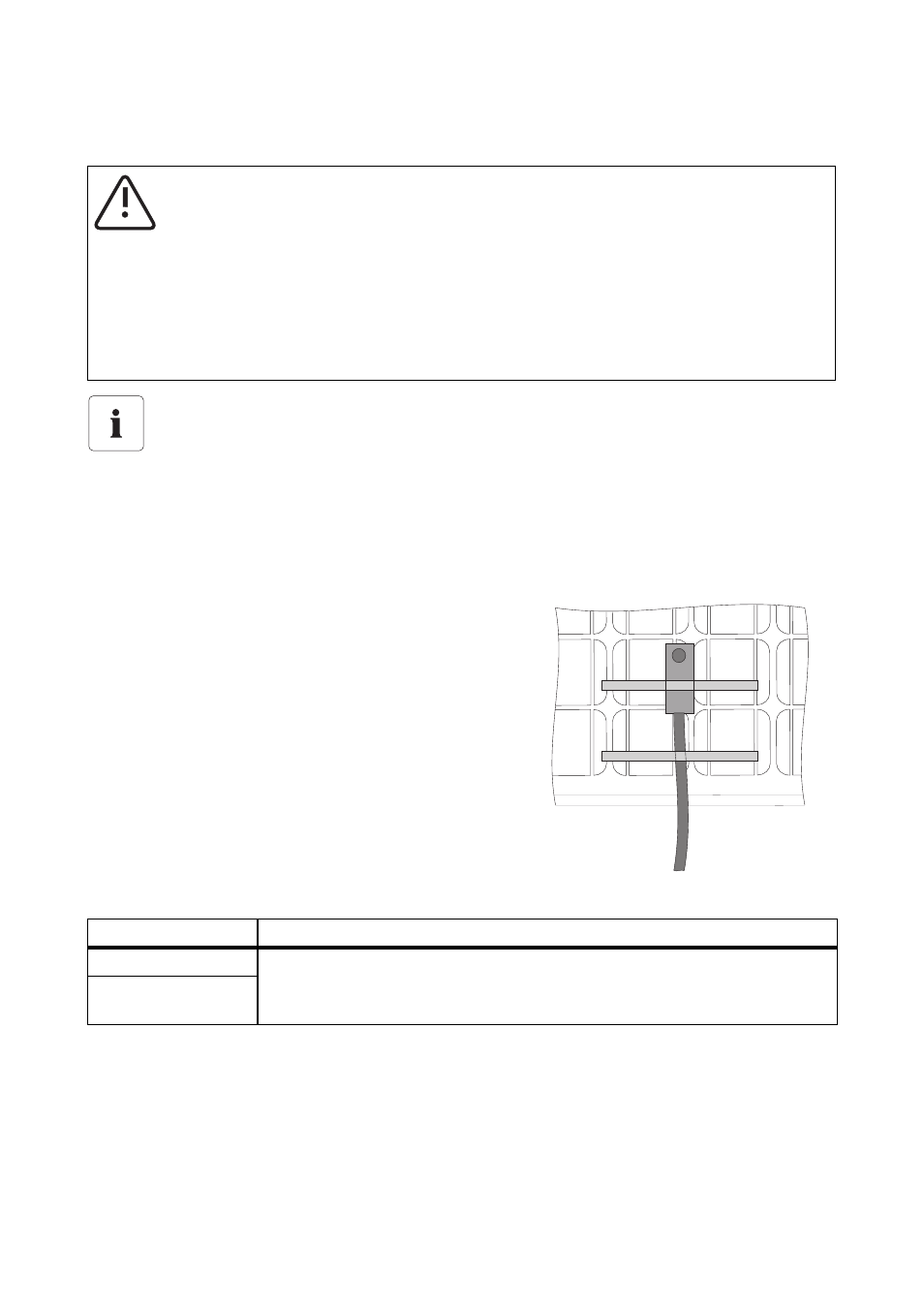

5. Fixer le capteur de température de panneau et le
câble avec des bandes de ruban adhésif à la partie
inférieur de la cellule solaire.
6. Après durcissement de la colle thermoconductrice,
vous pouvez enlever les bandes de ruban adhésif.
☑ Le capteur de température de panneau est monté.
4.4 Aperçu des connexions
4.5 Raccordement du capteur à la Sunny SensorBox
Le raccordement du capteur à la Sunny SensorBox et sa configuration sont expliqués dans le guide
d'installation de la Sunny SensorBox. Vous pouvez recevoir les instructions actuelles à partir de la
zone de téléchargement du site www.SMA-France.com ou via le circuit de distribution classique.
ATTENTION !
Risque de brûlure en cas de contact avec la colle thermoconductrice.
• Porter des vêtements, des gants et des lunettes de protection appropriés pendant le
travail.
• Éviter le contact avec la peau, les muqueuses et les yeux.
• Respecter les consignes de sécurité et les instructions du fabricant de colle
thermoconductrice.
Colle thermoconductrice
Mélanger la colle thermoconductrice selon les instructions du fabricant. Lors de sa
manipulation, respectez les durées de traitement et de durcissement données du fabricant.
Couleur des fils Affectation
Rouge L'affectation des fils du capteur est libre. Toutefois, en cas de raccordement
utilisant une technique à 4 conducteurs, les affectations des raccordement
doivent être respectées.
Blanc
