SMA Solar Technology AG Déballage
Instructions d’installation PT100MNR-IFR083510 7
3 Déballage

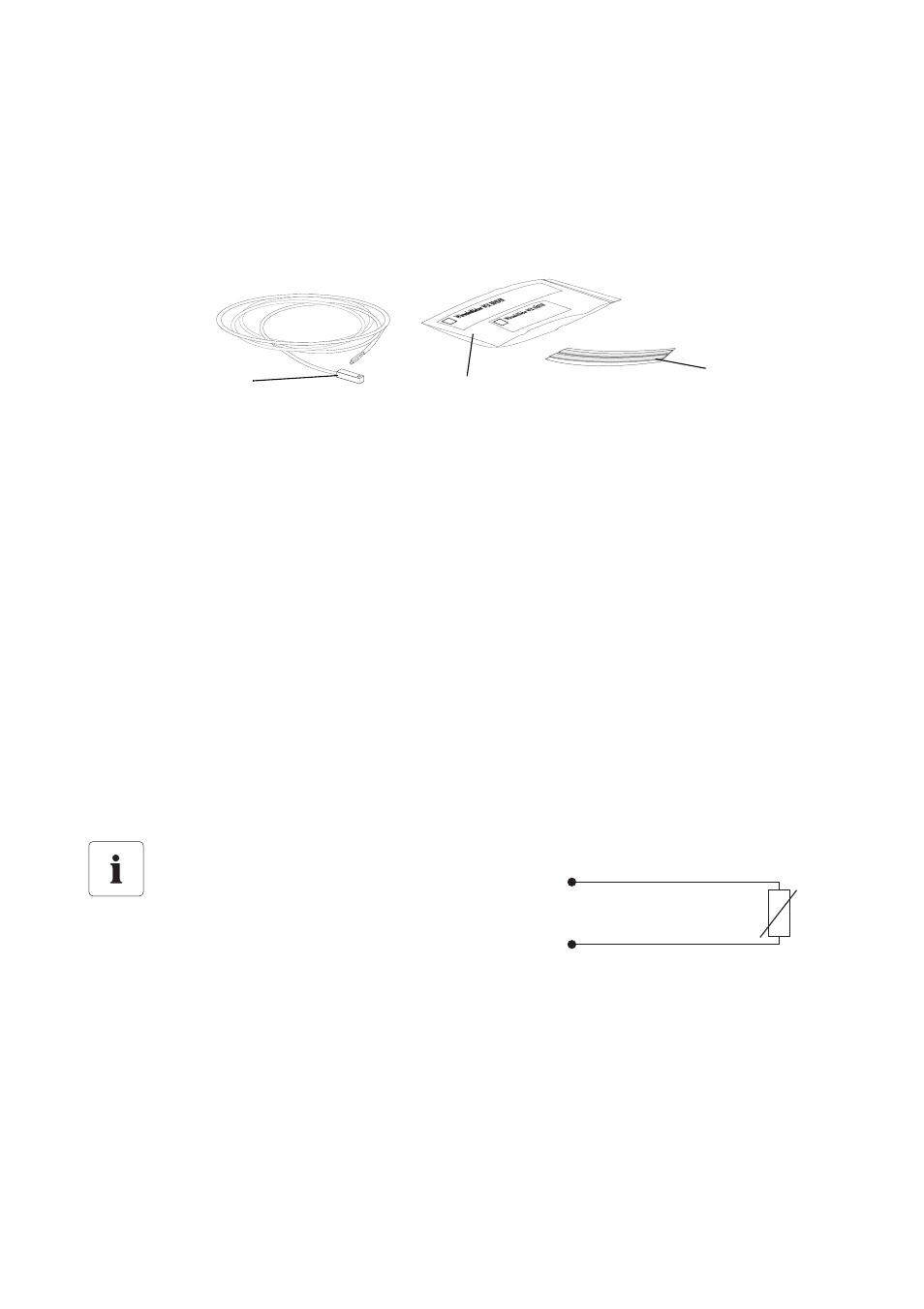

3.1 Contenu de la livraison
PT100M-NR
3.2 Identification du capteur de température de panneau
Vous pouvez identifier le capteur de température de panneau à l'aide des mesures de la résistance
de mesure. La résistance nominale est R
0
=100 Ω (à 0 degré).
4 Montage et raccordement électrique
Le capteur de température de panneau PT100M peut être raccordé au Sunny Boy Control Plus,
Sunny Central ou à la Sunny SensorBox. Respectez la longueur de câble pré-confectionnée de
2,5 m. Si la longueur de câble n'est pas suffisante, vous pouvez le prolonger par ex. au moyen d'une
boîte de dérivation suivant une technique à 2 ou 4 conducteurs.
A 1 PT100M (capteur de température de panneau avec câble 2,5 m)
B 1 Colle thermoconductrice (gants de protection , durcisseur et émulsifiant)
C 2 Bandes de ruban adhésif
Technique à 2 conducteurs
En cas de raccordement du capteur de
température à l'aide d'une technique à
2 conducteurs, la résistance de ligne est
comprise dans la mesure. Selon la longueur du
câble, cela peut engendrer des imprécisions dans la mesure.
C'est pourquoi la technique à 2 conducteurs doit être utilisée uniquement pour des câbles
courts (3 m maximum) ou dans les cas où une mesure très précise n'est pas nécessaire. Afin
d'augmenter la précision de mesure, nous recommandons l'utilisation d'une technique à
4 conducteurs.
A
B
C
