Montage SMA Solar Technology AG
14 BTREPIN-IA-IFR100211 Instructions d’installation
• Déplacez le SMA Bluetooth Repeater à un autre endroit et vérifiez à nouveau la qualité de
la connexion.
• Utilisez des SMA Bluetooth Repeater supplémentaires le cas échéant.
5.2 Montage mural du SMA Bluetooth Repeater
Accessoires de montage requis :
• 1 support
• 1 vis
• 1 cheville

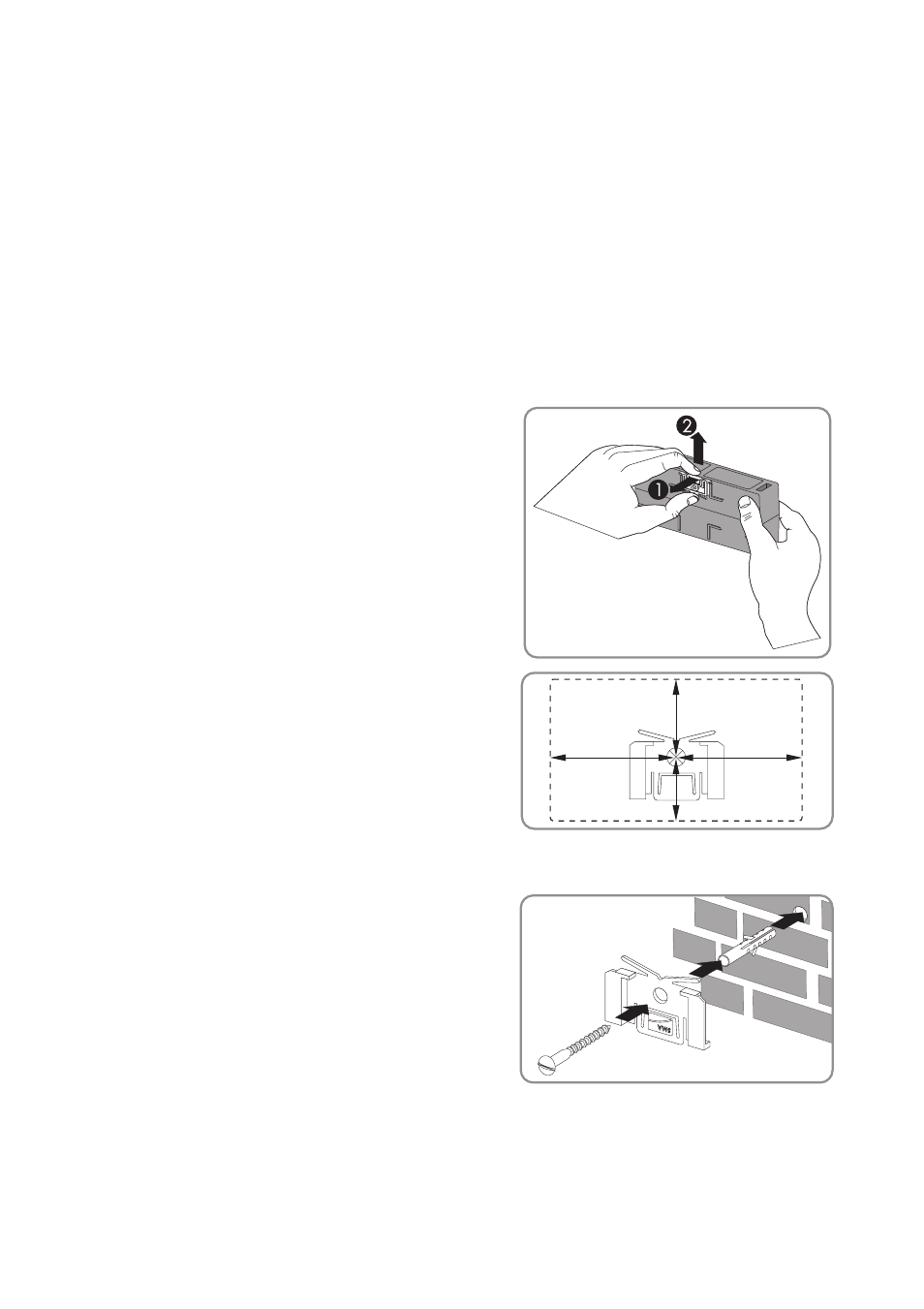

1. Retirez le support du guide en face arrière du
SMA Bluetooth Repeater, en soulevant la
languette et en poussant le support contre le guide.
2. Repérez le trou à percer, en tenant compte de la
distance à respecter entre le trou et les parois de
l'appareil.
3. Percez un trou de 6 mm de diamètre à
l'emplacement repéré.
4. Fixez le support au mur à l'aide de la vis et de la
cheville. Positionnez le support de façon à orienter
les deux ergots vers le haut et le logo SMA vers
l'avant.
15 mm
60 mm
70 mm 70 mm
