3.3 Aperçu de l'appareil

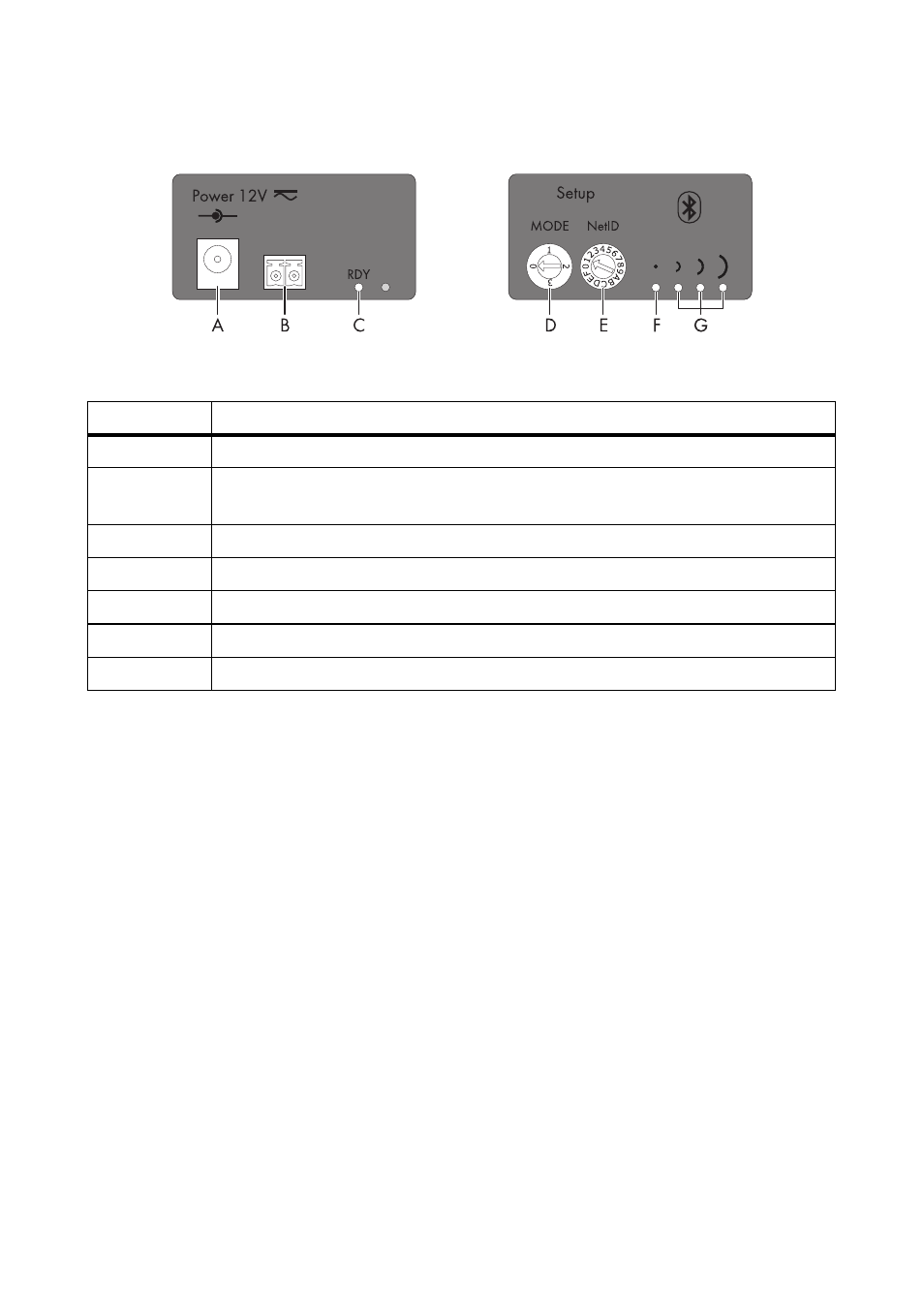

Figure 2: Aperçu des composants de l'appareil
Repère Désignation
A Raccordement du bloc d'alimentation (AC)
B Raccordement pour source de courant DC
(par exemple Power Modul, voir chapitre 12 « Accessoires », page 28)
C DEL « RDY » d'alimentation électrique
D Interrupteur rotatif « MODE »
E Interrupteur rotatif « NetID »
F DEL Bluetooth (bleue)
G DEL indiquant la qualité de connexion (jaune)
