6.6.3 Raccordement de la Sunny WebBox au réseau local

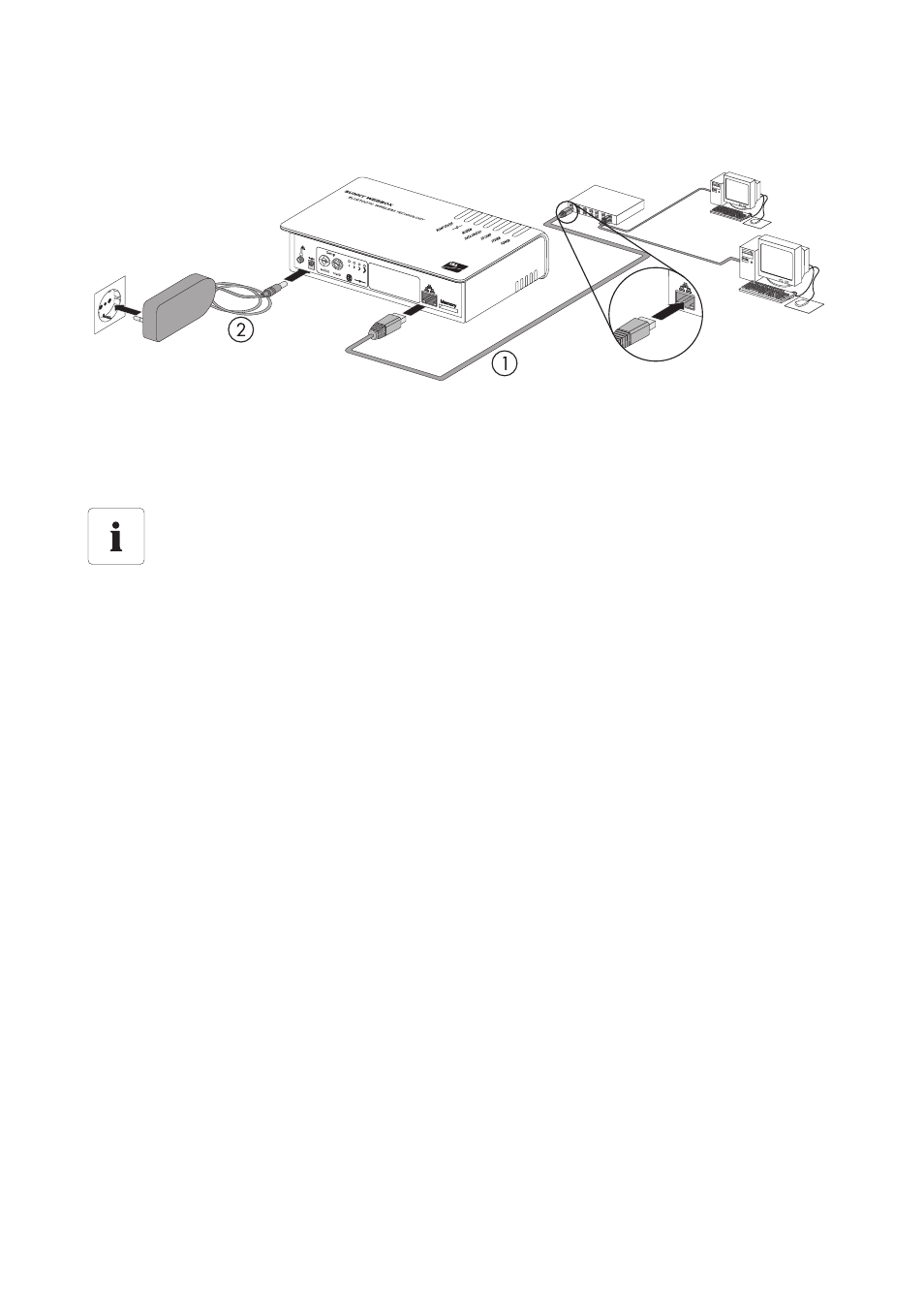

1. Raccordez la Sunny WebBox avec le câble réseau rouge (cordon patch) directement au
répartiteur (par exemple routeur, switch ou hub) du réseau local (voir ➀). La prise du répartiteur
est en général signalée par le même symbole que la prise réseau de la Sunny WebBox. Si
nécessaire, reportez-vous au manuel du répartiteur.
2. Raccordez le bloc d’alimentation à la Sunny WebBox, puis branchez-le à la prise de courant
(voir ➁ ).
☑ La Sunny WebBox démarre et est opérationnelle dès que les DEL « SYSTEM » et
« POWER » s’allument en vert. La procédure de démarrage peut durer jusqu’à 90 s.
– Si la DEL « SYSTEM » ou la DEL « POWER » ne sont pas allumées en vert, reportez-vous
au chapitre 12.1 « Recherche générale d’erreurs relatives à la Sunny WebBox »
(page 45).
☑ L’interface utilisateur de la Sunny WebBox est accessible via la nouvelle adresse IP ou l’URL
http://WebBox« Numéro de série » (voir chapitre 7 « Connexion et déconnexion de la
Sunny WebBox » (page 33)).
Recommandation pour le câblage réseau
Si le câble réseau fourni est trop court, tenez compte des remarques suivantes pour l’achat
d’un câble plus long :
• Le câble doit être un cordon patch.
• Un câble trop long nuit à la qualité du signal. La longueur de câble maximale
autorisée par segment est de 100 m.
• Utilisez un câble de grande qualité, blindé et torsadé par paire (« shielded twisted
pair ») de catégorie 5 (FTP Cat 5) ou supérieure.
