L'Electronic Solar Switch (ESS) SMA Technologie AG
8 ESS-BFR074812 Manuel d’utilisation
3 L'Electronic Solar Switch (ESS)
Avec l'Electronic Solar Switch, la déconnexion de l'onduleur suit une procédure en trois
étapes.
1.
Déconnectez le côté AC.
2. Tirez l'Electronic Solar Switch.
3. Déconnectez les connecteurs à fiche DC.
Sans le retrait de l'Electronic Solar Switch, il se pourrait que le retrait des connecteurs
DC provoque un arc électrique qui peut mettre en danger des personnes et détruire les
raccordements de l'onduleur. La déconnexion du côté DC est décrit au chapitre 4
« Utilisation de l'Electronic Solar Switch » (Page 10).

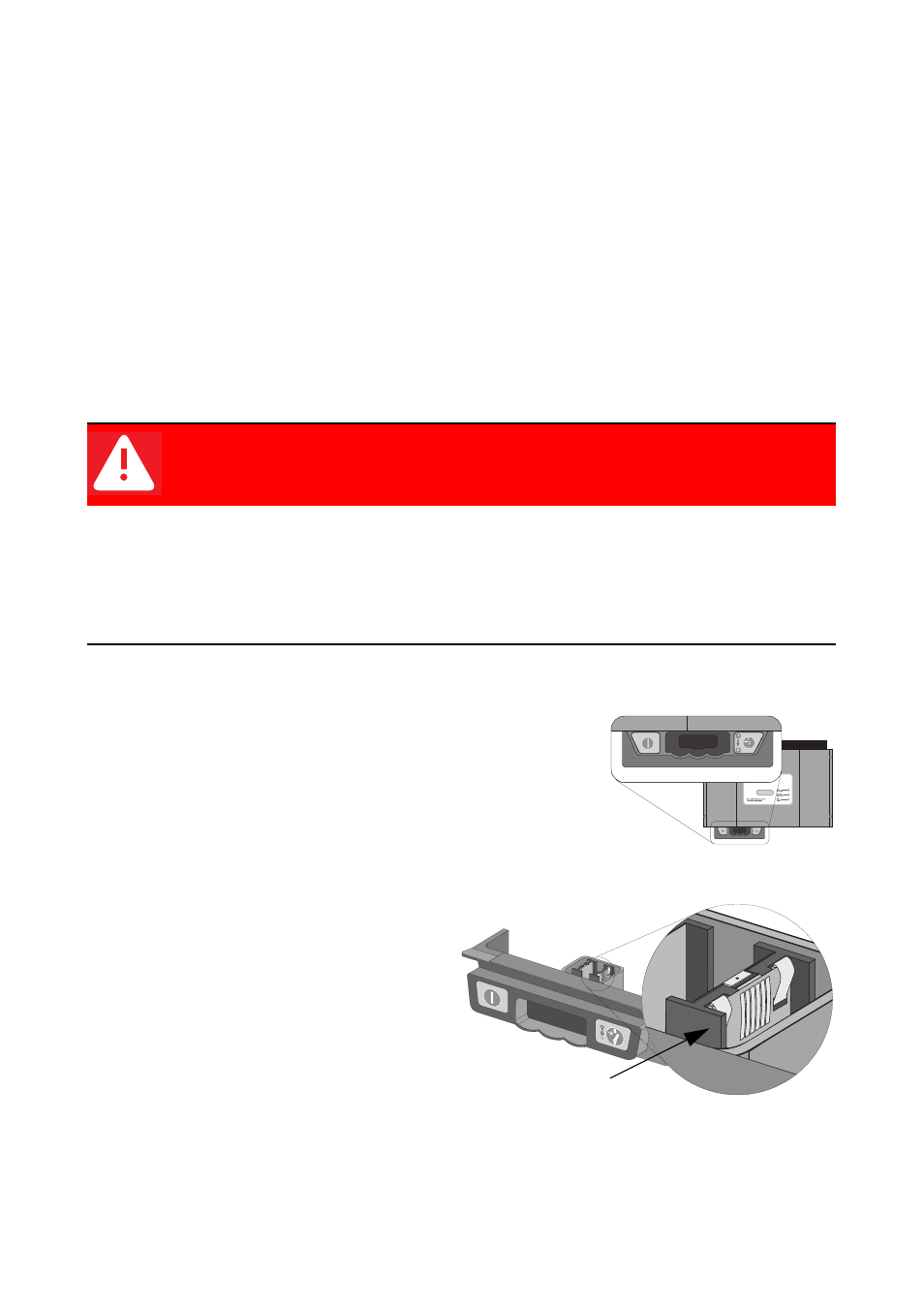

3.1 Composition
L'Electronic Solar Switch est composé d'une poignée située
sous la partie inférieure de l'onduleur et d'un module placé
à l'intérieur de l'onduleur.
L'onduleur est équipé d'une poignée qui est située sur la
partie inférieure de l'appareil et recouvre les connecteurs
du générateur PV.
À l'intérieur de la poignée se trouve un
connecteur. Le connecteur destiné à
l'Electronic Solar Switch n'est visible que
lorsque la poignée est retirée.
Le connecteur est fixé dans la poignée de
manière flottante afin que la poignée ne
se coince pas lorsqu'elle est retirée de
l'onduleur.
DANGER !
Danger de mort par choc électrique !
Une déconnexion sécurisée de l'onduleur du générateur PV n'est assurée
qu'après avoir débranché l'Electronic Solar Switch et tous les connecteurs à
fiche DC.
•
Après avoir retiré l'Electronic Solar Switch, retirez immédiatement tous le
connecteurs à fiche DC.
Poignée de l'Electronic Solar Switch
Connecteur
