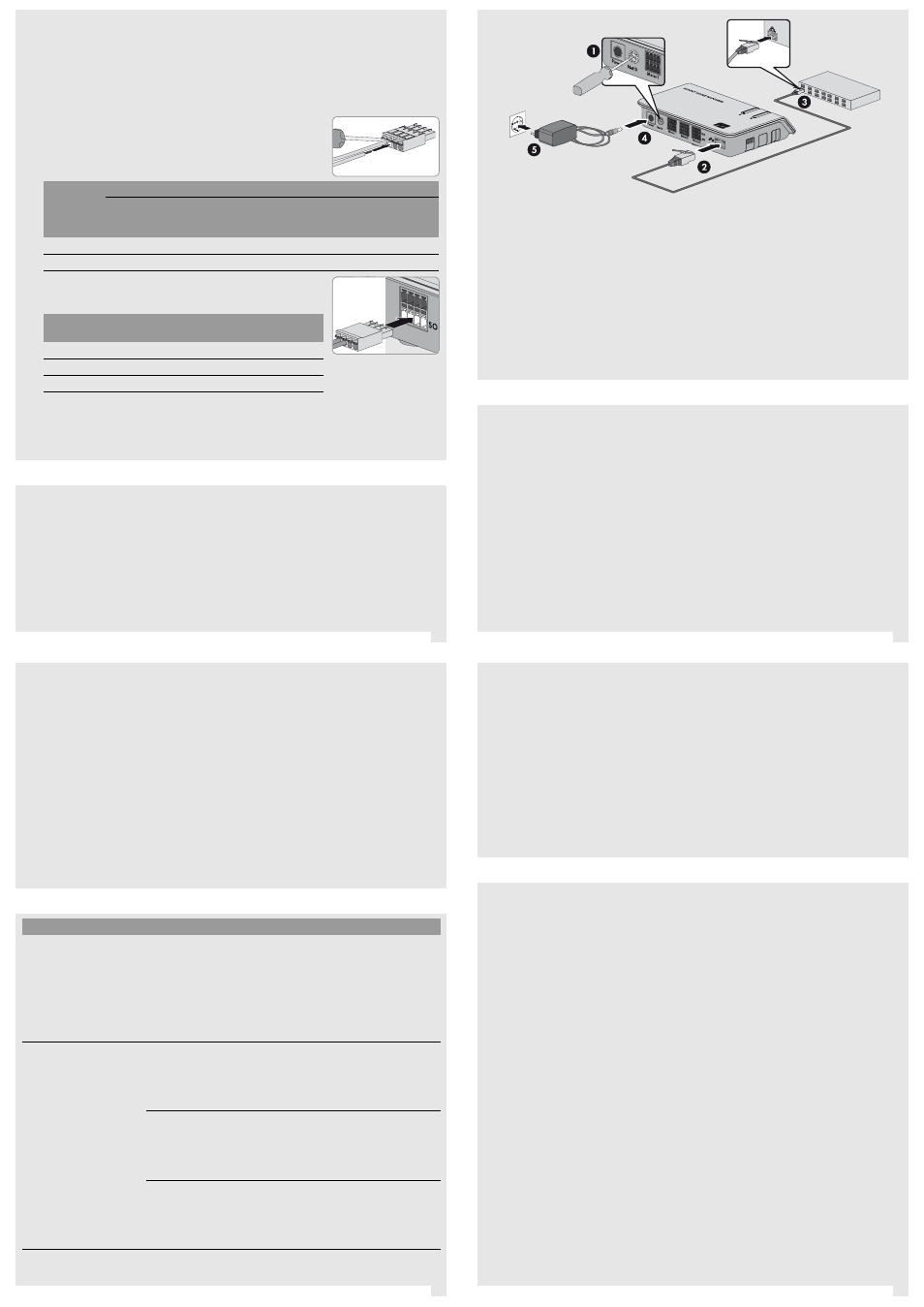

3. Repérez sur chaque câble avec les autocollants fournis à quelle embase de raccordement et à quel
compteur d’énergie est attribué le câble.
Raccordement du compteur d’énergie avec interface S0
1. Ôtez la gaine du câble sur 4 cm.
2. Le cas échéant, raccourcissez le blindage de câble à 5 mm. Pour cela, retournez le blindage de câble
excédentaire sur la gaine de câble.
3. Raccourcissez les conducteurs superflus jusqu’à la gaine de câble.
4. Dénudez les conducteurs sur 6 mm.
5. Déverrouillez les embases de la fiche à 4 pôles avec un tournevis et
enfichez les conducteurs dans les broches 1 et 2 de la fiche.
6. Notez la couleur des conducteurs isolés :
7. Raccordez la fiche à 4 pôles à l’embase de raccordement affectée au
compteur d’énergie respectif. Pour cela, enfichez la fiche à quatre pôles à
chaque fois dans la rangée inférieure de broches :
8. Raccordez l’extrémité du câble au compteur d’énergie. Respectez la polarité des conducteurs isolés.
9. Repérez sur chaque câble avec les autocollants fournis à quelle embase de raccordement et à quel
compteur d’énergie est attribué le câble.
10. Notez les impulsions S0 par kWh de chaque compteur d’énergie. Cela vous facilitera la configuration du
compteur sur le Sunny Portal.
Conditions requises :
☐ L’installation photovoltaïque doit avoir été mise en service.
– Le même NetID doit être réglé pour tous les appareils BLUETOOTH et ces derniers doivent être en
service.
– Les appareils Speedwire sont reliés au Sunny Home Manager par un routeur/commutateur réseau et
sont en service.
– Les appareils Speedwire avec interface BLUETOOTH intégrée sont configurés avec le NetID 0.
☐ Les appareils communiquant avec le Sunny Home Manager via un protocole d’échange de données sont
reliés au Sunny Home Manager par un routeur/commutateur réseau du réseau local et sont en service.
☐ DHCP est activé dans le routeur (voir les instructions du routeur). Si votre routeur n’est pas compatible avec
le protocole DHCP, utilisez le Sunny Home Manager Assistant (voir chapitre 8 « RECHERCHE
D’ERREURS », page 2).
Broche
Fiche à 4 pôles pour
Compteur pour
l’énergie prélevée
sur le réseau Compteur d’injection Compteur de production
photovoltaïque
1 (SO‒)
2 (SO+)
Compteur d’énergie Embase de
raccordement
Compteur pour l’énergie prélevée sur le réseau Meter 1
Compteur d’injection Meter 2
Compteur de production photovoltaïque Meter 3
6 MISE EN SERVICE
1
Procédure :
1. Pour le NetID, tournez la flèche du commutateur rotatif du Sunny Home Manager à l’aide d’un tournevis
sur le NetID de l’installation photovoltaïque (largeur de lame du tournevis : 2,5 mm).
2. Raccordez le câble réseau au port réseau du Sunny Home Manager.
3. Raccordez l’autre extrémité du câble réseau au routeur.
4. Raccordez la fiche DC du bloc d’alimentation à l’embase de raccordement Power du
Sunny Home Manager.
5. Enfichez le bloc d’alimentation dans la prise de courant. Astuce : en remplacement du bloc d’alimentation
normal, vous pouvez alimenter le Sunny Home Manager en tension à l’aide d’un bloc d’alimentation pour
rail DIN (voir les instructions d’installation du Sunny Home Manager sur le CD inclus).
☑ La DEL d’état du Sunny Home Manager s’allume tout d’abord en rouge, avant de clignoter en rouge.
Après environ deux minutes, la DEL d’état clignote en alternance en vert et en orange.
✖ La DEL d’état clignote en rouge de manière permanente ?
• Consultez la rubrique Recherche d’erreurs (voir chapitre 8, page 2).
Le Sunny Portal sert d’interface utilisateur au Sunny Home Manager. C’est pourquoi vous devez enregistrer le
Sunny Home Manager sur le Sunny Portal.
Conditions requises :
☐ L’installation est mise en service (voir section 6 « MISE EN SERVICE »).
☐ La DEL d’état du Sunny Home Manager clignote en alternance en vert et en orange.
Pour l’enregistrement, vous avez besoin des données suivantes de la plaque signalétique du
Sunny Home Manager :
☐ Code d’enregistrement du Sunny Home Manager (« Registration ID »)
☐ Numéro de série du Sunny Home Manager (« Serial Number »)
Prises radiocommandées SMA
Si vous avez des prises radiocommandées SMA, enfichez-les dans des prises de courant et réglez le NetID de
l’installation photovoltaïque (voir les instructions d’installation du Sunny Home Manager sur le CD inclus). Par ce
moyen, vous pouvez enregistrer les prises radiocommandées SMA en même temps que le Sunny Home Manager.
7 ENREGISTREMENT SUR LE SUNNY PORTAL
Démarrage de l’assistant de configuration de l’installation
L’assistant de configuration de l’installation vous guide pas à pas pendant l’enregistrement de votre installation
Sunny Home Manager sur le Sunny Portal.
Procédure :
1. Appelez www.SunnyPortal.com, puis sélectionnez [Assistant de configuration de l’installation].
ou
Appelez www.SunnyPortal.com/Register.
☑ L’assistant de configuration de l’installation s’ouvre.
2. Cliquez sur [Suivant].
☑ La page Enregistrement de l’utilisateur s’ouvre.
3. Suivez les instructions de l’assistant de configuration de l’installation.
4. Une fois l’enregistrement effectué, procédez à d’autres réglages dans le Sunny Portal
(voir le manuel d’utilisation du Sunny Portal pour le Sunny Home Manager sur le CD inclus) :
• Configurer la prise radiocommandée SMA
• Saisir les caractéristiques du string
• Régler l’objectif d’optimisation
• Effectuer les réglages pour la surveillance d’installation
8 RECHERCHE D’ERREURS
Erreur Cause et solution
La DEL d’état du
Sunny Home Manager
clignote en rouge de manière
permanente. Il est possible que le protocole DHCP ne soit pas activé dans votre routeur
ou que le routeur ne soit pas compatible avec le protocole DHCP ou qu’un
serveur proxy se trouve dans votre réseau.
Solution :
• Si possible, activez le protocole DHCP dans le routeur.
Si le routeur n’est pas compatible avec le protocole DHCP ou si un
serveur proxy se trouve dans votre réseau, utilisez le
Sunny Home Manager Assistant (voir page 2).
L’assistant de configuration de
l’installation ne trouve aucun
Sunny Home Manager bien
que le numéro de série ait été
saisi correctement. Il est possible que le Sunny Home Manager ne soit pas raccordé
correctement au routeur.
Solution :
• Assurez-vous que le Sunny Home Manager est raccordé correctement
au routeur.
Il est possible que le Sunny Home Manager ne soit pas alimenté en tension.
Dans ce cas, toutes les DEL du Sunny Home Manager sont éteintes.
Solution :
• Alimentez le Sunny Home Manager en tension (voir chapitre 6
« MISE EN SERVICE », page 2)
Il est possible que l’enregistrement ait débuté antérieurement sans qu’il n’ait
été entièrement terminé.
Solution :
• Réinitialisez entièrement le Sunny Home Manager (voir les instructions
d’installation du Sunny Home Manager sur le CD inclus).
Utilisation du Sunny Home Manager Assistant
Le Sunny Home Manager Assistant vous aide à configurer le Sunny Home Manager pour votre réseau lorsqu’il
ne se connecte pas automatiquement au Sunny Portal. En outre, le Sunny Home Manager Assistant vous permet
de visualiser l’état de connexion actuel au Sunny Portal, les réglages réseau ainsi que les appareils SMA
BLUETOOTH connectés et de les enregistrer comme fichier journal. En cas de recours au Service en Ligne de
SMA, celui-ci peut consulter le fichier journal pour diagnostiquer les problèmes.
Procédure :
1. À l’aide d’un câble réseau, raccordez l’ordinateur au routeur auquel est également raccordé le
Sunny Home Manager.
2. Insérez le CD-ROM fourni dans le lecteur de l’ordinateur.
ou
Téléchargez le Sunny Home Manager Assistant approprié au système d’exploitation de votre ordinateur
(vous trouverez le fichier d’installation sur www.SMA-Solar.com).
3. Lancez le Sunny Home Manager Assistant en double-cliquant.
4. Suivez les instructions du Sunny Home Manager Assistant.
En cas de problèmes techniques concernant nos produits, prenez contact avec le Service en Ligne de SMA.
Nous avons besoin des données suivantes pour pouvoir assurer une assistance ciblée :
• Numéros de série et paquets de logiciel du Sunny Home Manager et des prises radiocommandées SMA
• Type de compteurs d’énergie
• Type de têtes de lecture
