5 Utilisation de l’onduleur Sunny Island avec Sunny Remote Control SMA Solar Technology AG
24 SI30M-44M-60H-80H-BE-fr-30 Instructions d’emploi
5.2.3 Page d’informations dans les réseaux en site isolé

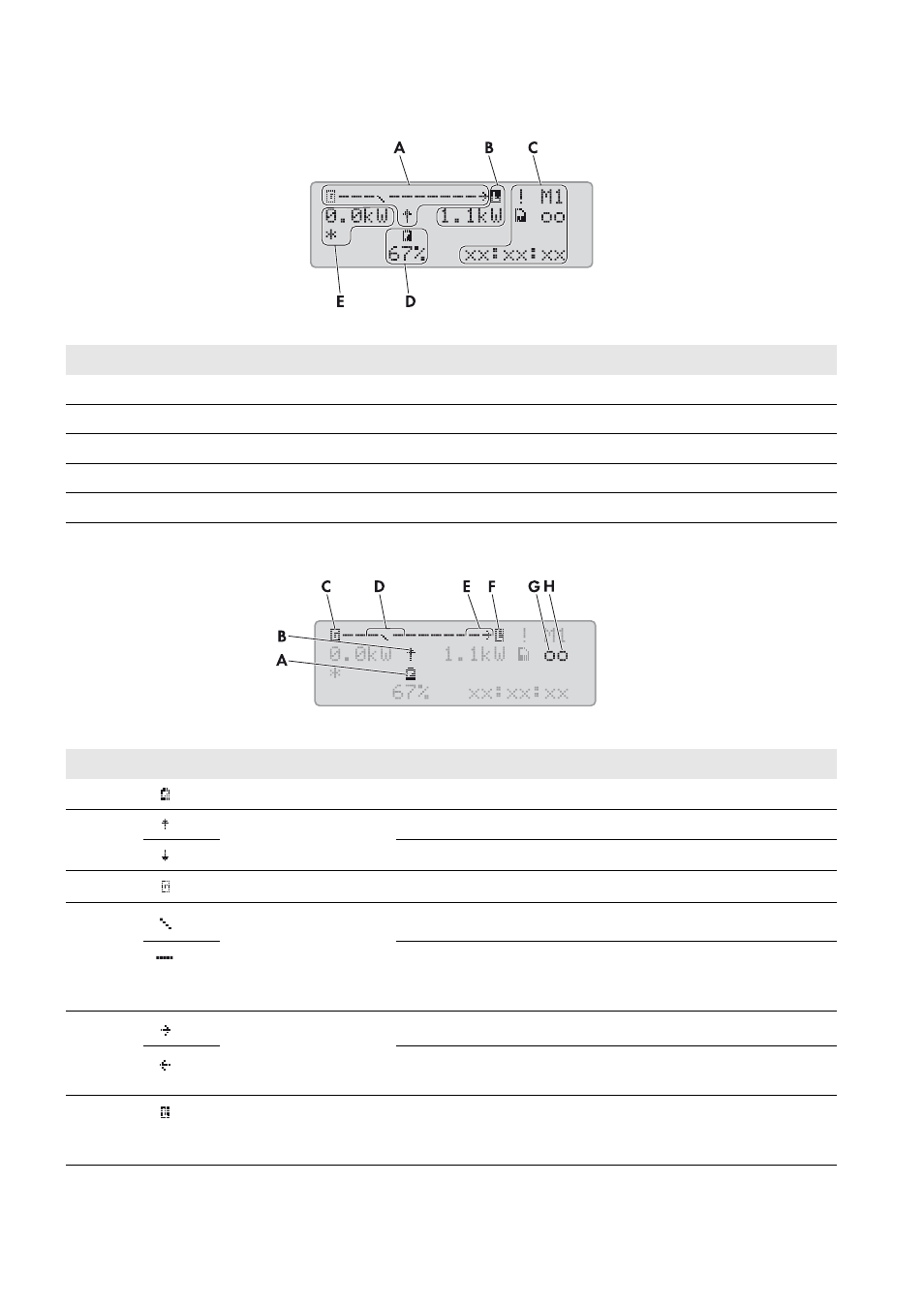

Figure 6 : Flux d’énergie et état de l’onduleur Sunny Island (exemple)
Représentation graphique des flux d’énergie
Figure 7 : Représentation graphique des flux d’énergie en mode standard (exemple)
Position Désignation
A
Représentation graphique des flux d’énergie
B État du réseau en site isolé
C État de l’onduleur Sunny Island
D État de charge de la batterie
E État du générateur
Position Symbole Désignation Explication
A Batterie Symbole de la batterie
B Sens du flux d’énergie La batterie alimente les appareils consommateurs.
La batterie se charge.
C Générateur Symbole du générateur
D Relais de transfert interne Le générateur est coupé du réseau en site isolé.
Le réseau en site isolé est synchronisé avec le générateur. Le
générateur alimente les appareils consommateurs et charge la
batterie.
E Sens du flux d’énergie Les appareils consommateurs sont alimentés.
Les sources AC du réseau en site isolé injectent plus d’énergie qu’il
n’en est utilisé dans le réseau.
F Appareils
consommateurs du
réseau en site isolé
Symbole des appareils consommateurs du réseau en site isolé
