5.6.2 Raccordement des fibres optiques par fibre amorce

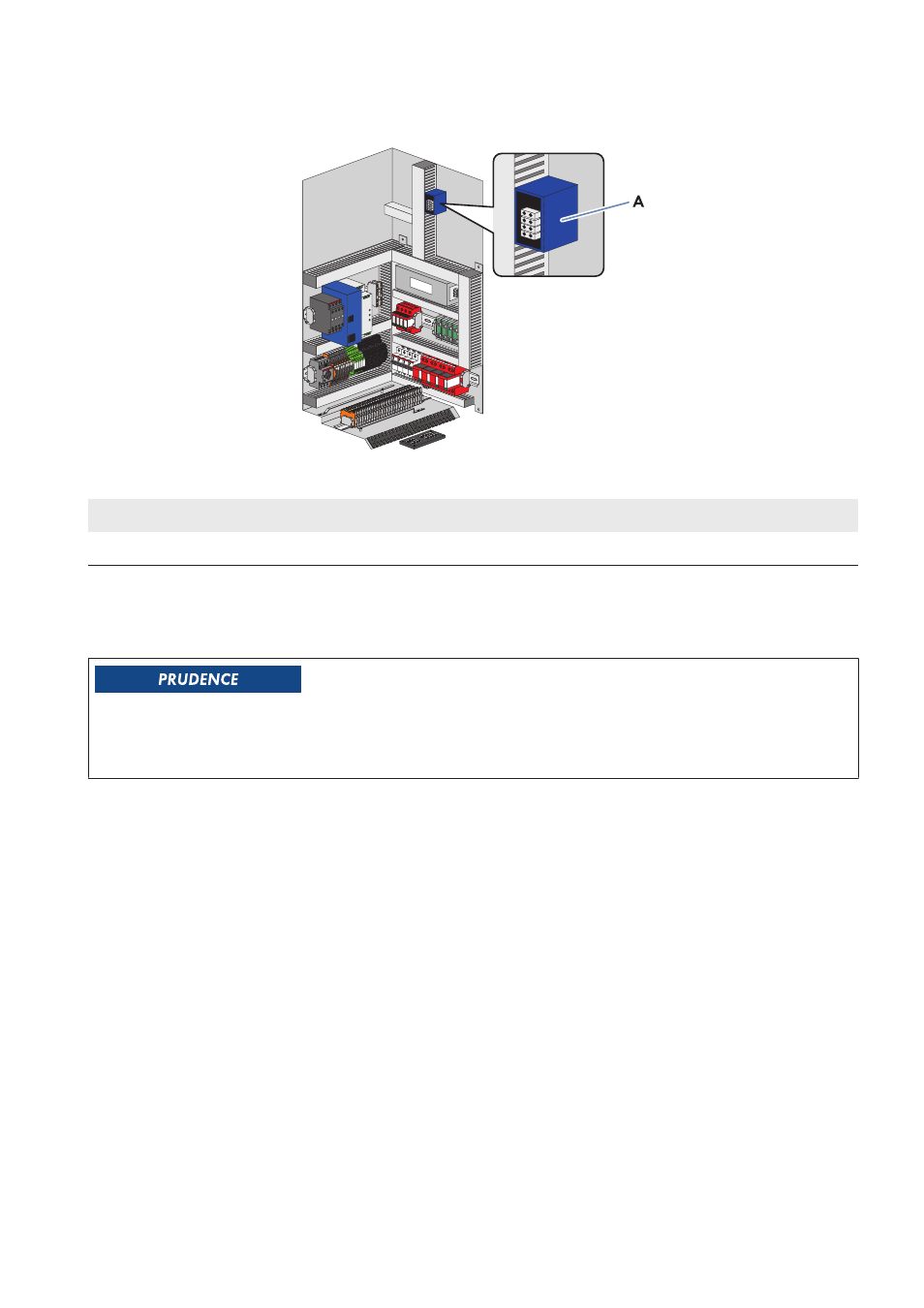

Figure 10 : Position de la boîte de jonction de fil
Position Désignation
A Boîte de jonction de fil
Exigences relatives aux fibres optiques :
☐ Les fibres optiques doivent être équipées d’une fibre multimode 50 µm.
☐ Les fibres optiques doivent être équipées d’une fiche SC.
Endommagement des fibres optiques dû au dépassement du rayon minimal de flexion admissible
Une courbure ou une pliure trop importante endommage la fibre de verre.
• Respectez les rayons de flexion minimum admissibles des fibres optiques.
Procédure :
1. Démontez les caches (voir chapitre 7.2.1, page 38).
2. Introduisez les fibres optiques (voir chapitre 7.1, page 38).
3. Épissez les fibres optiques avec la fibre amorce dans la boîte de jonction de fil.
4. Dans la boîte de jonction de fil, insérez les fiches SC dans les fiches SC-P.
5. Fixez les fibres optiques sur le rail de fixation des câbles à l’aide d’un attache-câbles. Vous empêcherez ainsi tout
débranchement involontaire des câbles Ethernet.
6. Montez les caches (voir chapitre 7.2.1, page 38).
5.6.3 Raccordement des câbles réseau
Exigences relatives aux câbles réseau :
☐ Les câbles réseau doivent être blindés et à paires torsadées.
☐ Les câbles réseau doivent correspondre au moins à la catégorie 5 (CAT 5).
☐ Longueur de câble maximale : 100 m
