10. Transportez l’onduleur le plus près possible du sol.
11. Transportez l’onduleur vers le site d’installation et déposez-le sur une surface appropriée.
12. Posez le toit sur l’onduleur.
13. Fixez le conducteur de protection à l’onduleur (couple de serrage : 14,2 Nm).

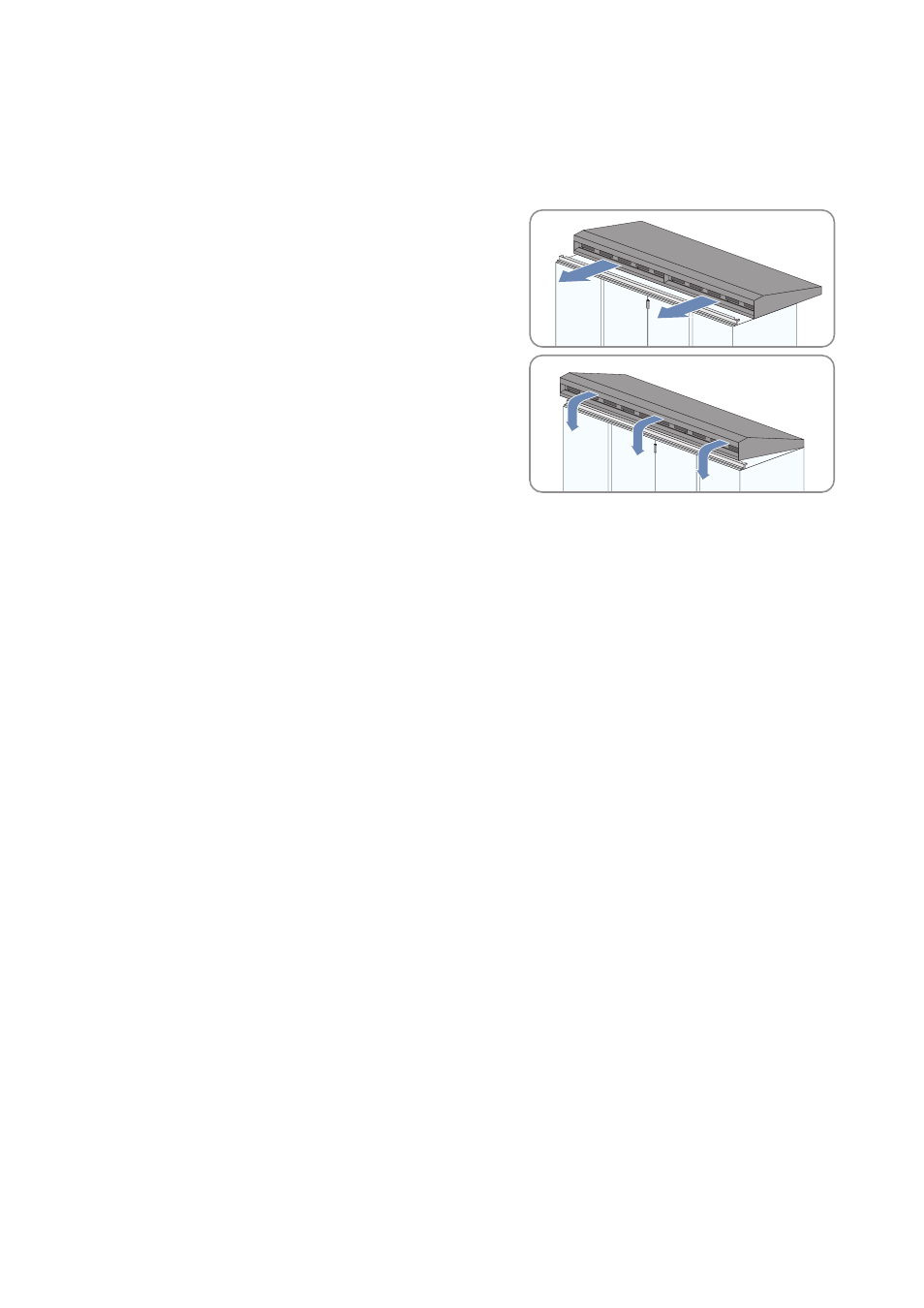

14. Glissez le toit dans le rail de l’onduleur et tirez-le vers l’avant.
15. Poussez le toit vers le bas.
16. Montez les grilles de ventilation (voir chapitre 7.2.3, page 40).
4.4 Pose de l’onduleur
4.4.1 Pose de l’onduleur sur la surface de pose
Conditions préalables :
☐ L’onduleur doit être retiré de la palette Europool.
☐ L’onduleur est positionné sur le site d’installation.
☐ Les trous de montage doivent être percés dans la surface de pose et des chevilles appropriées doivent être
utilisées (voir chapitre 4.2.3.1, page 16).
Matériel supplémentaire nécessaire (non compris dans le contenu de livraison) :
☐ 6 vis adaptées pour la fixation de l’onduleur
Procédure :
• Fixez l’onduleur à la surface de pose à l’aide des vis.
4.4.2 Pose de l’onduleur sur socle
Conditions préalables :
☐ L’onduleur doit être retiré de la palette Europool.
☐ L’onduleur est positionné sur le site d’installation.
☐ Le socle doit avoir été préparé pour le montage (voir chapitre 4.2.3.2, page 16).
Matériel supplémentaire nécessaire (non compris dans le contenu de livraison) :
☐ 6 écrous à tête marteau appropriés pour la fixation de l’onduleur
Procédure :
• Fixez l’onduleur au socle à l’aide des vis du contenu de livraison du socle et des écrous à tête marteau.
