SMA America, LLC 3 Description du produit
Manuel d’utilisation SB3-5TLUS22-BA-fr-14 15
3.2 Écran
L’écran affiche les données de service actuelles de l’onduleur (par exemple puissance actuelle,
énergie journalière, énergie totale) ainsi que les événements et erreurs de l’onduleur. L’énergie et la
puissance sont représentées par des barres.

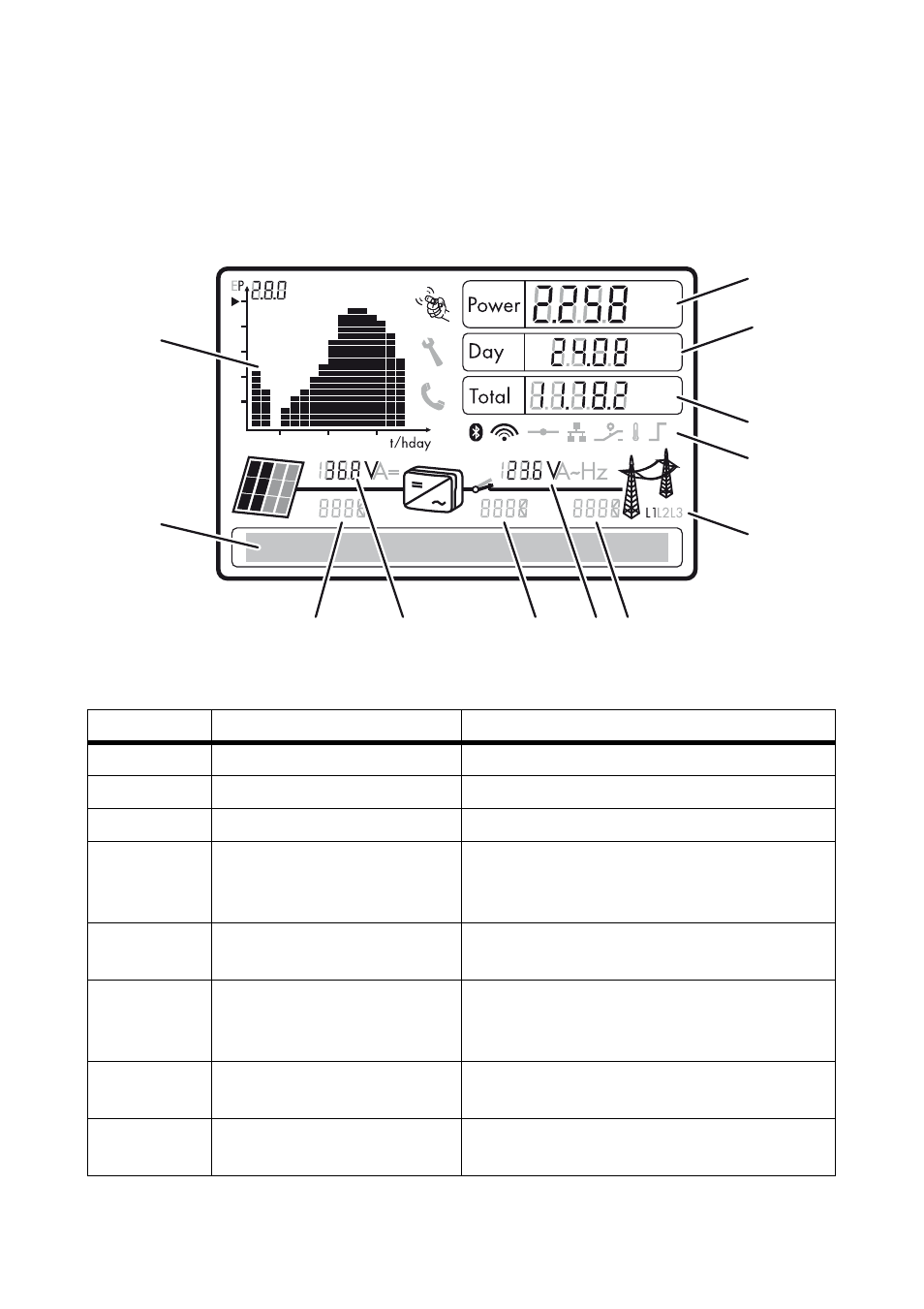

Figure 3 : Structure de l’écran (exemple)
Position Désignation Explication
A Power Puissance actuelle
B Day Énergie journalière
C Total Total de l’énergie injectée jusque-là
D Fonctions actives Affichage des fonctions mises en marche ou
actives pour la communication, les services du
système en réseau ou le derating en température
E Conducteur de ligne Conducteur de ligne concerné des valeurs
affichées
F Numéro d’événement avec
référence au réseau électrique
public Numéro d’événement des erreurs concernant le
réseau électrique public
G Tension de sortie/
courant de sortie Affiche en alternance la tension de sortie et le
courant de sortie d’un conducteur de ligne
H Numéro d’événement
concernant l’onduleur Numéro d’événement des erreurs concernant
l’onduleur
kVAr
kVArh
kWh
MVArh
MWh
kW
kW h
A
B
C
D
E
F G H K
L
M
I
