9 Mise hors service de l’onduleur
Risque de blessure dû à la chute de l’onduleur lors de son soulèvement
L’onduleur pèse 30 kg. Il existe un risque de blessure en cas de soulèvement incorrect et de chute
de l’onduleur lors du transport ainsi que lors de l’accrochage ou du décrochage.
• L’onduleur doit être transporté et levé avec précaution.
Procédure :
1.
Danger de mort dû à de hautes tensions
• Mettez l’onduleur hors tension (voir chapitre 2.2, page 7).
2. Retirez le câble AC de l’onduleur. Pour cela, soulevez les leviers de sécurité jusqu’en butée et
retirez les conducteurs de la plaque à bornes destinée au câble AC.
3. Appuyez sur les leviers de sécurité de la plaque à bornes pour le câble AC.
4. Si vous utilisez le relais multifonction ou le SMA Power Control Module, retirez le câble de
raccordement de l’onduleur.
5. Si d’autres câbles (câble de communication ou câble réseau, par exemple) sont raccordés,
retirez les câbles de l’onduleur.

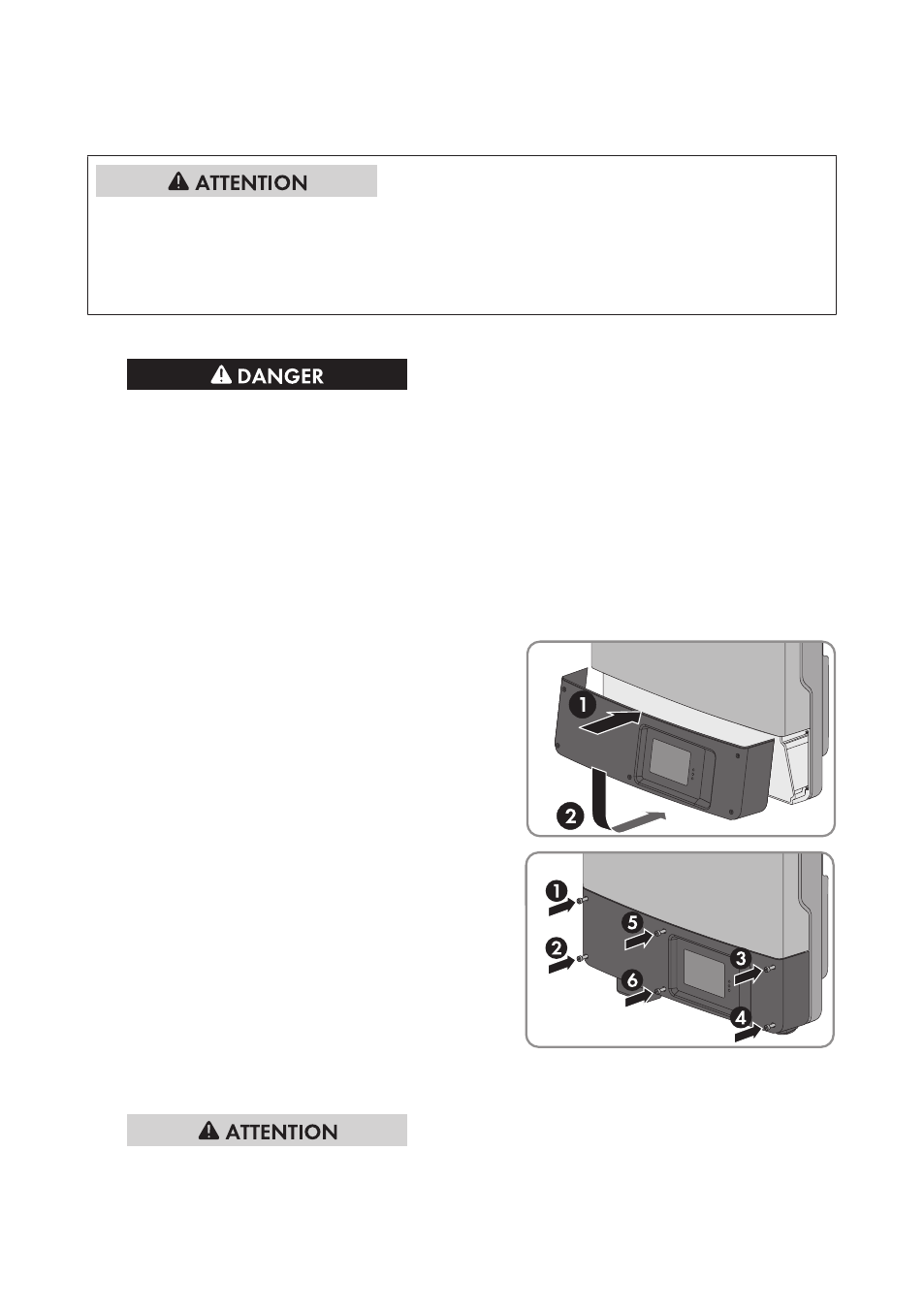

6. Insérez le couvercle inférieur du boîtier par le
haut et rabattez-le. Les vis doivent dépasser du
couvercle inférieur du boîtier.
7. Serrez les six vis du couvercle inférieur du boîtier
à l’aide d’une clé pour vis à six pans creux
(surplat de 3) en respectant l’ordre des étapes 1
à 6 (couple de serrage : 2 Nm ± 0,3 Nm).
Conseil: Si les vis passent à travers le couvercle
inférieur du boîtier, insérez la vis courte dans le
trou de vis central situé en haut et insérez les
cinq vis longues dans les trous de vis restants.
8. Si l’ESS est présent, enfichez-le fermement. L’ESS doit s’aligner exactement dans le
prolongement du boîtier.
9.
Risque de brûlure au contact de composants chauds du boîtier
• Attendez 30 minutes jusqu’à ce que le boîtier ait refroidi.
