7 Remplacement des varistances
Remplacez chaque varistance en procédant comme suit.
Procédure :
1.
Danger de mort dû à de hautes tensions
• Mettez l’onduleur hors tension (voir chapitre 2.2, page 7).
2. Desserrez toutes les vis du couvercle du boîtier supérieur à l’aide d’une clé pour vis à six pans
creux (surplat de 4) et retirez le couvercle du boîtier.

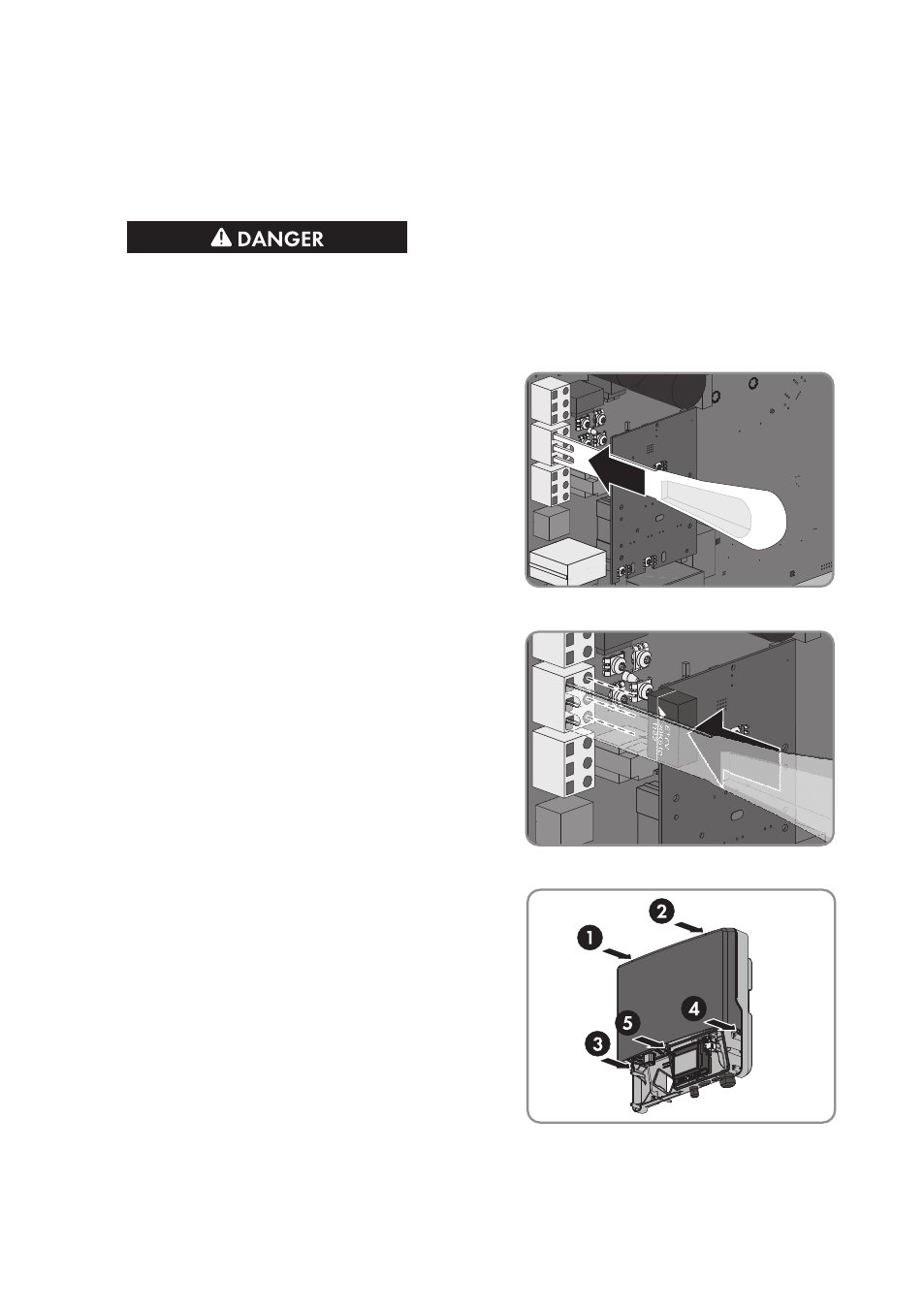

3. Introduisez l’outil d’insertion dans les contacts de
la plaque à bornes.
4. Retirez la varistance de la plaque à bornes.
5. Enfichez la nouvelle varistance dans la plaque à
bornes. Pour cela, l’inscription de la varistance
doit être dirigée vers la gauche, vers le boîtier.
6. Retirez l’outil d’insertion des contacts de la plaque à bornes.
7. Placez le couvercle supérieur du boîtier avec les
cinq vis et les rondelles autobloquantes sur le
boîtier et vissez-le à l’aide d’une clé pour vis à
six pans creux (surplat de 4) en respectant
l’ordre des étapes 1 à 5 (couple de serrage : 6
Nm ± 0,3 Nm). Ce faisant, les dents des
rondelles autobloquantes doivent pointer en
direction du couvercle du boîtier.
8. Remettez l’onduleur en service (voir chapitre 8, page 28).
