6.2.2 Vue intérieure

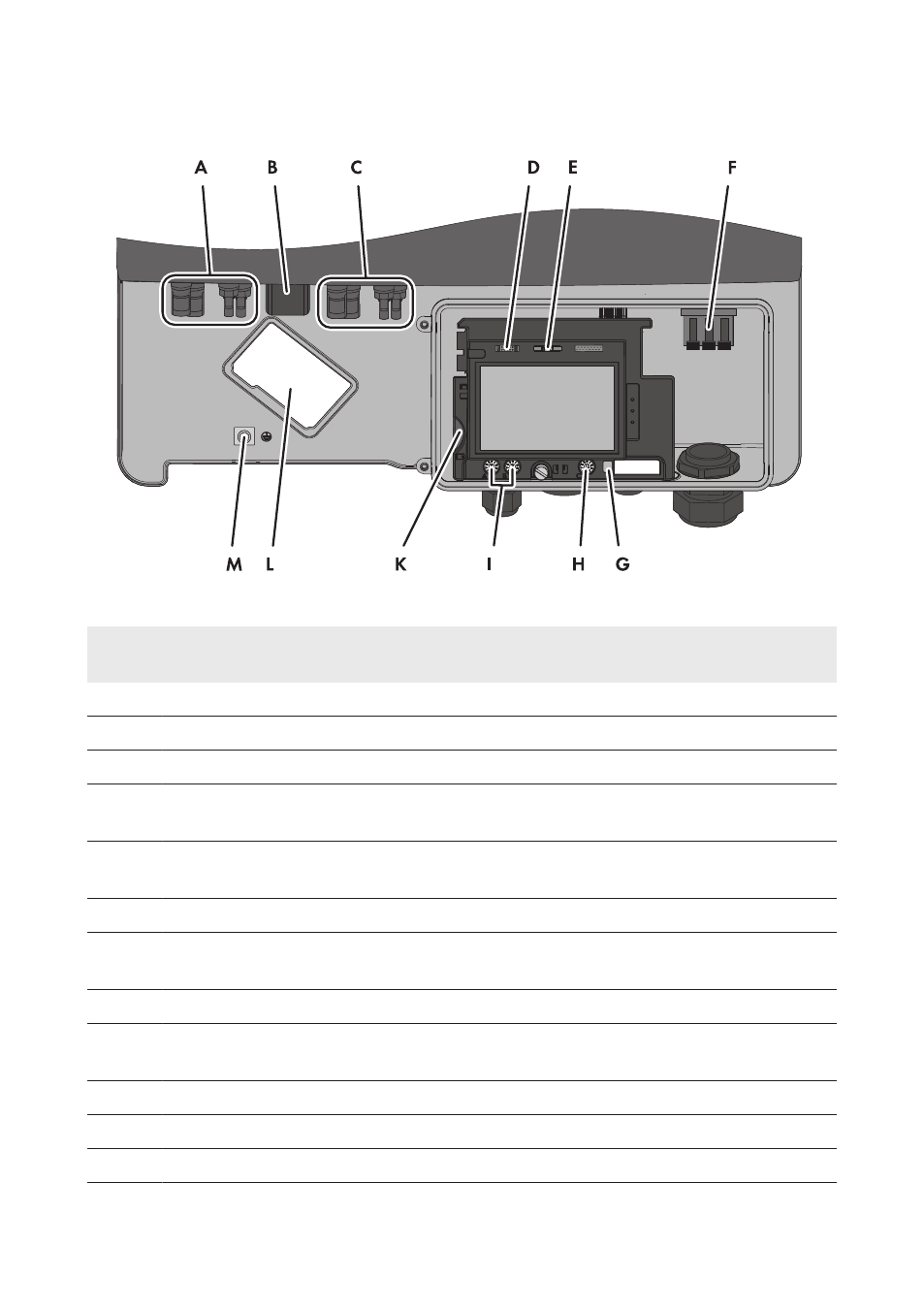

Figure 7 : Zones de raccordement situées à l’intérieur de l’onduleur
Posi-
tion Désignation
A 2 connecteurs DC positifs et 2 connecteurs DC négatifs, entrée A
B Embase pour l’ESS*
C 2 connecteurs DC positifs et 2 connecteurs DC négatifs, entrée B
D Embase pour le raccordement du relais multifonction, du SMA Power Control Module
ou du jeu d’équipement ultérieur ventilateur*
E Embase pour le raccordement de l’interface Speedwire/Webconnect ou de l’interface
de communication RS485*
F Plaque à bornes pour le raccordement du câble AC
G Interrupteur pour la commutation provisoire de la langue d’affichage en anglais (pour
maintenance et réparations)
H Commutateur rotatif C pour régler le NetID
I Commutateur rotatif A et B pour régler le jeu de données régionales et la langue d’affi-
chage
K Port pour la carte SD
L Emplacement pour le jeu d’équipement ultérieur ventilateur*
M Borne de terre pour la mise à la terre supplémentaire de l’onduleur
* en option
