6.2 Aperçu de la zone de raccordement
6.2.1 Vue de dessous

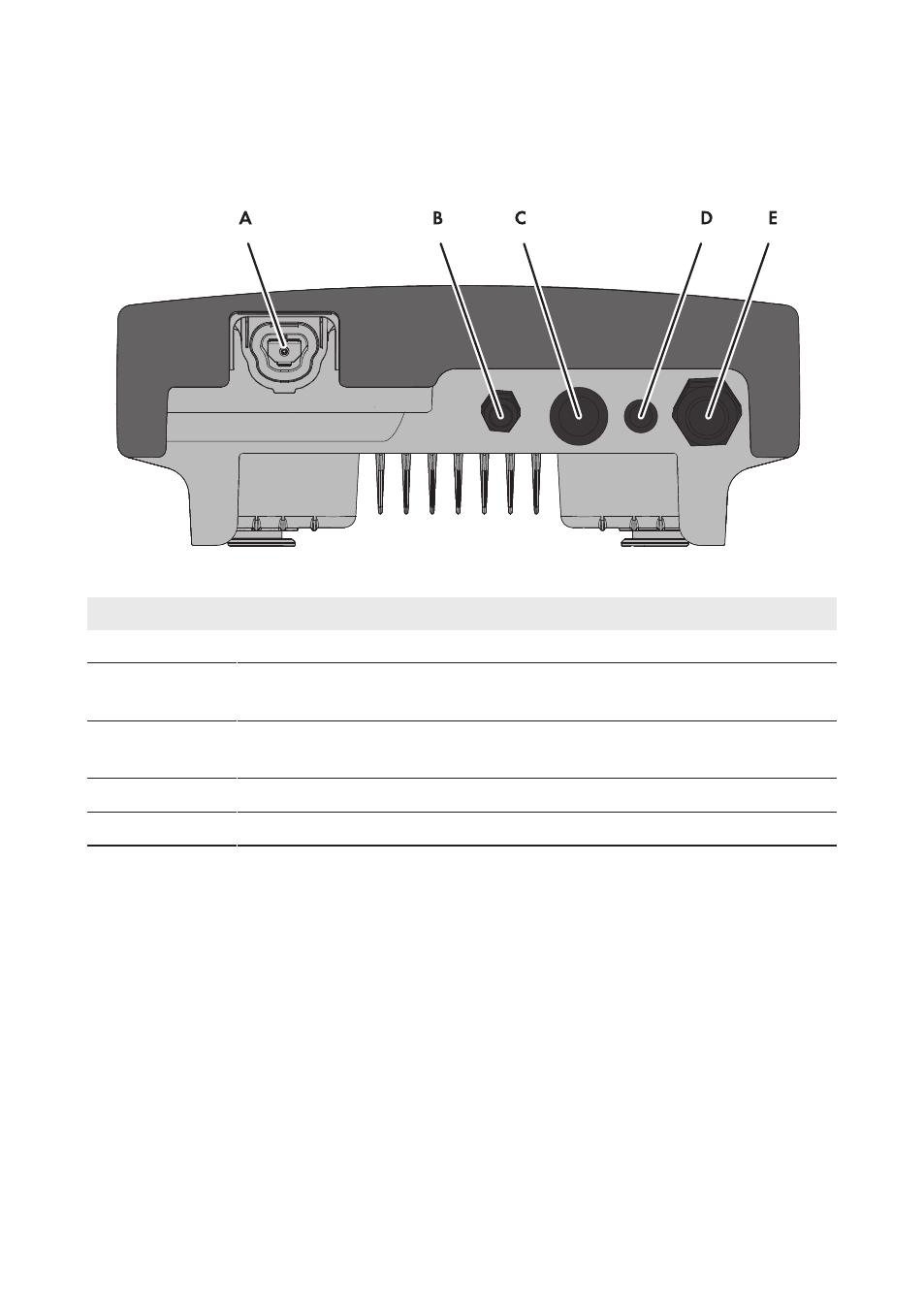

Figure 6 : Ouvertures du boîtier situées sur le dessous de l’onduleur
Position Désignation
A Embase pour l’ESS*
B Presse-étoupe M20x1,5 pour le raccordement au relais multifonction ou au
SMA Power Control Module*
C Ouverture de boîtier avec plot de remplissage pour le presse-étoupe
M32x1,5 avec manchon support de câble à deux orifices
D Ouverture du boîtier avec plot de remplissage
E Presse-étoupe M32x1,5 pour le câble AC
* en option
