1. Montez l’appareil de remplacement et effectuez le raccordement électrique (voir les
instructions d’emploi de l’onduleur).
2. Le cas échéant, montez des interfaces dans l’appareil de remplacement et raccordez les
interfaces (voir les instructions de l’interface).
3. Le cas échéant, montez le parafoudre dans l’appareil de remplacement (voir chapitre 4
« Équipement ultérieur d’un parafoudre de type II », page 13).
4. Si un autocollant « Couvercle de transport » se trouve sur le couvercle supérieur de l’appareil
de remplacement, remplacez le couvercle supérieur de l’appareil de remplacement par le
couvercle supérieur de l’onduleur défectueux :
Danger de mort dû à de hautes tensions
Attendez 20 minutes avant d’ouvrir le couvercle supérieur du boîtier pour que les tensions
résiduelles soient déchargées.
• Desserrez toutes les vis du couvercle du boîtier supérieur à l’aide d’une clé pour vis à
six pans creux (surplat de 4) et retirez le couvercle du boîtier.

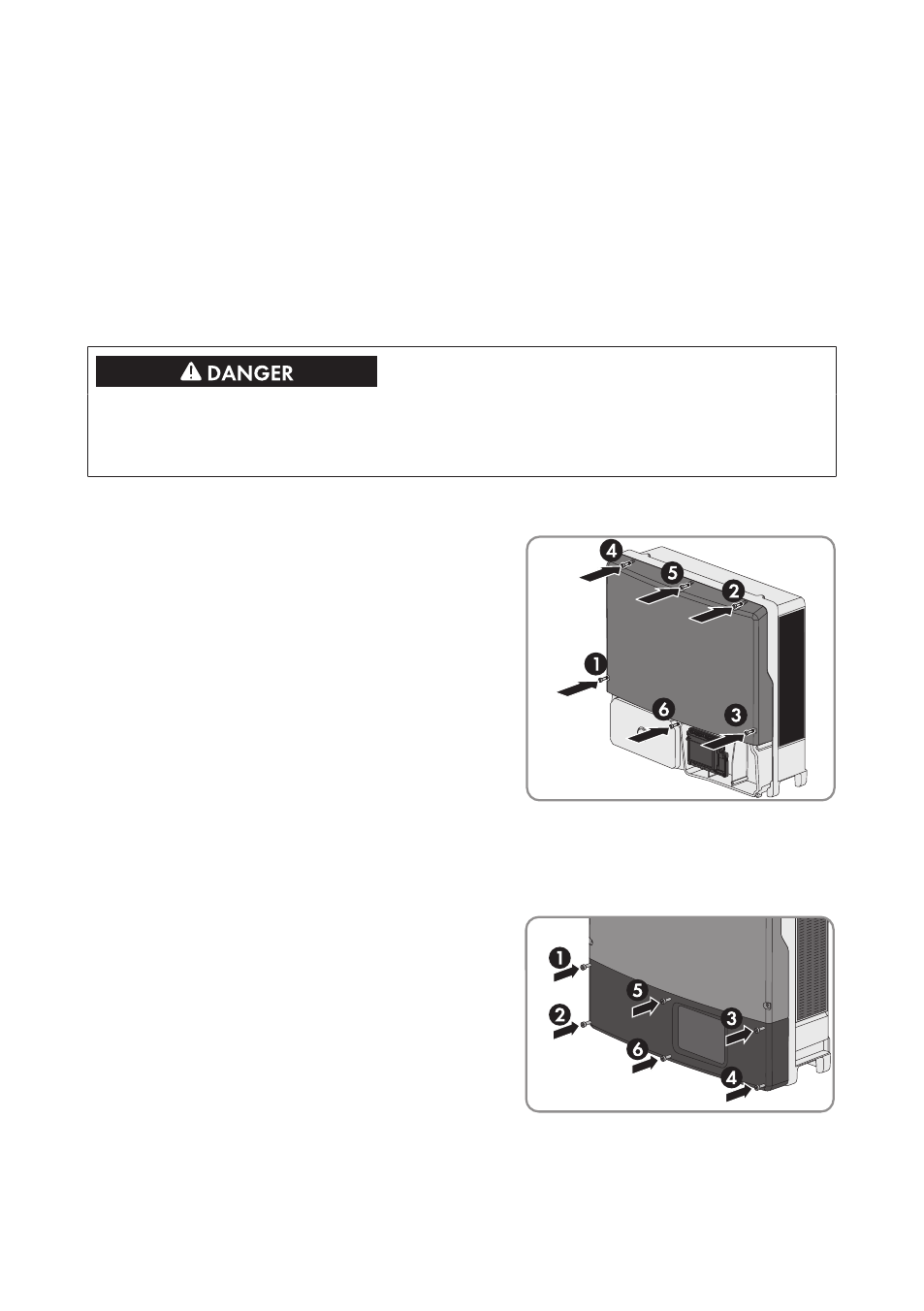

• Placez le couvercle supérieur du boîtier
avec les six vis et les rondelles
autobloquantes sur le boîtier et vissez-le à
l’aide d’une clé pour vis à six pans creux
(surplat de 4) en respectant l’ordre des
étapes 1 à 6 (couple de serrage : 6 Nm ±
0,3 Nm).
5. Insérez le couvercle inférieur du boîtier par le haut et rabattez-le. Si un autocollant « Couvercle
de transport » se trouve sur le couvercle du boîtier de l’appareil de remplacement, utilisez le
couvercle du boîtier de l’onduleur défectueux. Les vis doivent dépasser du couvercle inférieur
du boîtier.
6. Serrez les six vis du couvercle inférieur du boîtier
à l’aide d’une clé pour vis à six pans creux
(surplat de 3) en respectant l’ordre des étapes 1
à 6 (couple de serrage : 2,0 Nm ± 0,3 Nm). En
respectant la séquence d’actions, vous évitez
que le couvercle soit monté de manière
asymétrique et que le boîtier présente des
défauts d’étanchéité.
Conseil: Si les vis passent à travers le couvercle
inférieur du boîtier, insérez la vis longue dans le
trou de vis central situé en bas et insérez les cinq
vis courtes dans les trous de vis restants.
