6.2
Aperçu de la zone de raccordement
C
D
A
B
H
G
F
E

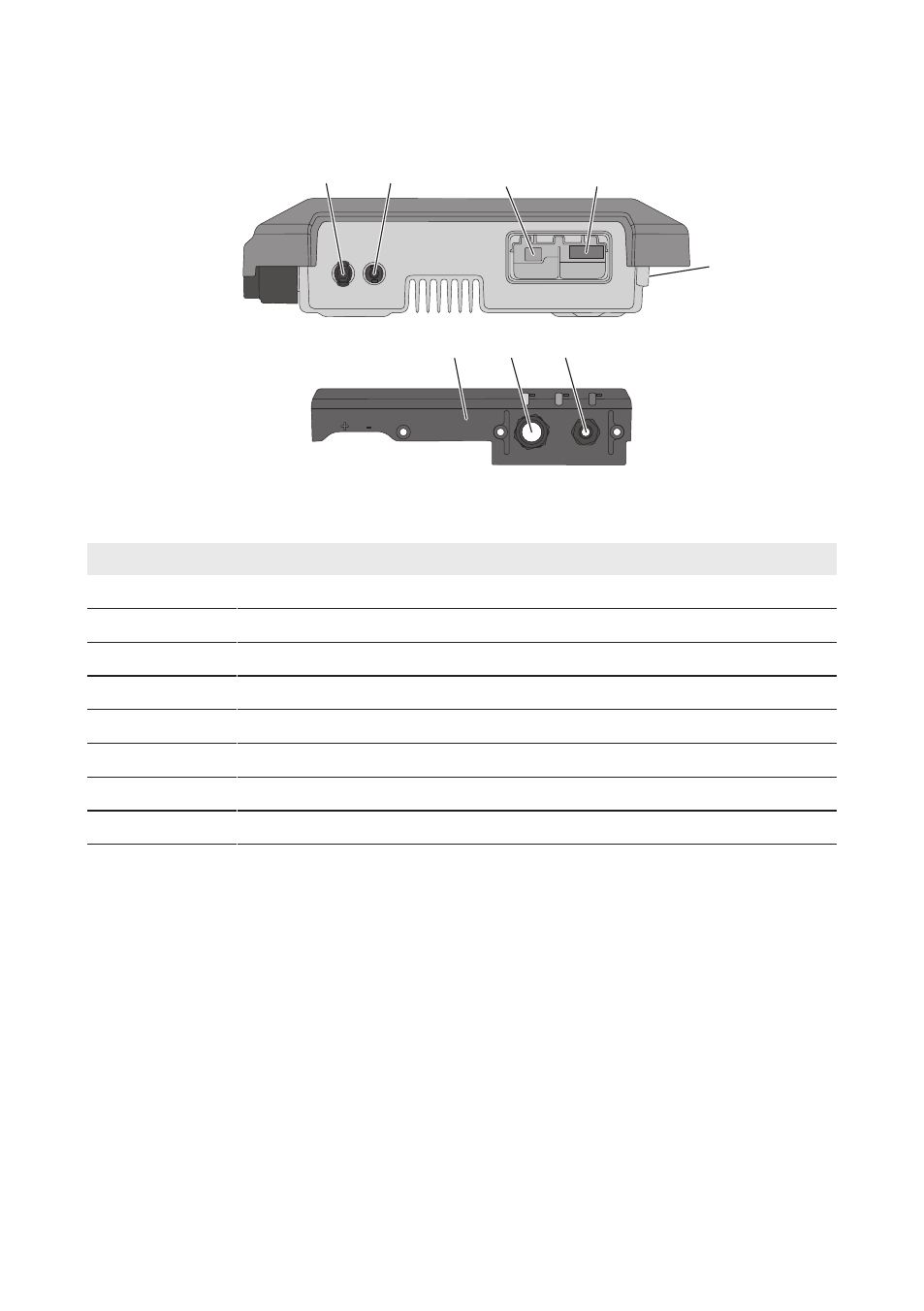

Figure 6 : Zones de raccordement et ouvertures du boîtier situées sur le dessous de l’onduleur
Position
Désignation
A
Connecteur DC positif
B
Connecteur DC négatif
C
Prise RJ45 pour le câble réseau
D
Embase pour le connecteur AC
E
Raccordement de la borne de terre pour la mise à la terre supplémentaire
F
Presse-étoupe pour le câble AC
G
Presse-étoupe avec plots de remplissage pour le câble réseau
H
Capuchon de raccordement
6.3
Raccordement AC
6.3.1
Conditions préalables au raccordement AC
Exigences en matière de câbles :
☐ Diamètre extérieur : 5 mm à 13 mm
☐ Section de conducteur : 1,5 mm² à 4 mm²
☐ Longueur de dénudage de l’isolant intérieur : 15 mm
