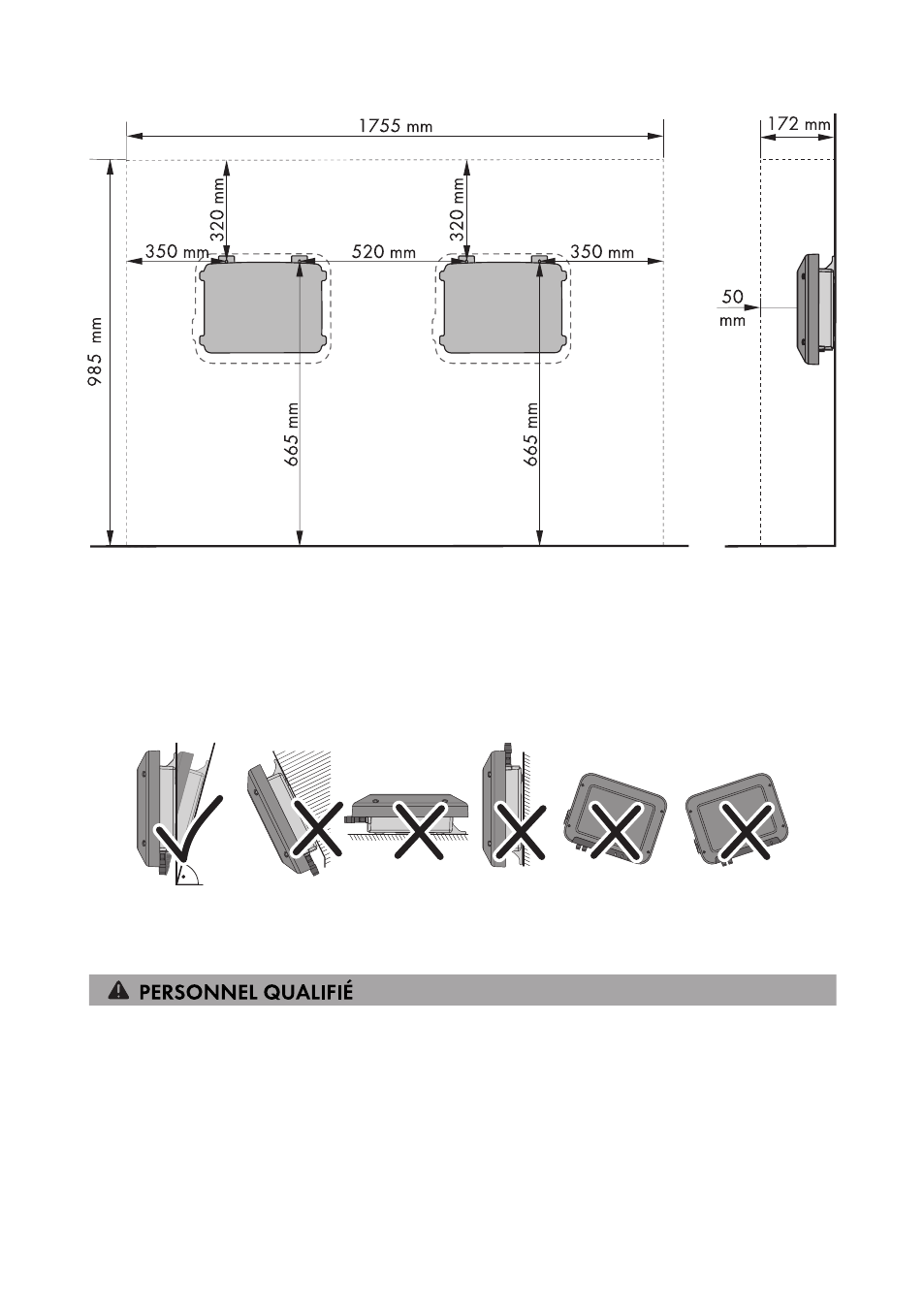

Figure 4 : Distances recommandées
Positions de montage autorisées et non autorisées :
☐ L’onduleur ne doit être monté que dans une position autorisée. Cela permet d’éviter que de
l’humidité pénètre dans l’onduleur.
☐ L’onduleur doit être monté de façon à ce que vous puissiez lire sans problème les signaux des
DEL.
15°
Figure 5 : Positions de montage autorisées et non autorisées
5.2 Montage de l’onduleur
Matériel de montage supplémentaire nécessaire (non compris dans le contenu
de livraison) :
☐ 2 vis à bois à six pans en inox (surplat de 10, diamètre : 6 mm), la longueur des vis doit être
adaptée au support et au poids de l’onduleur (épaisseur des pattes de fixation : 4 mm)
☐ Le cas échéant, deux chevilles adaptées au support et aux vis
