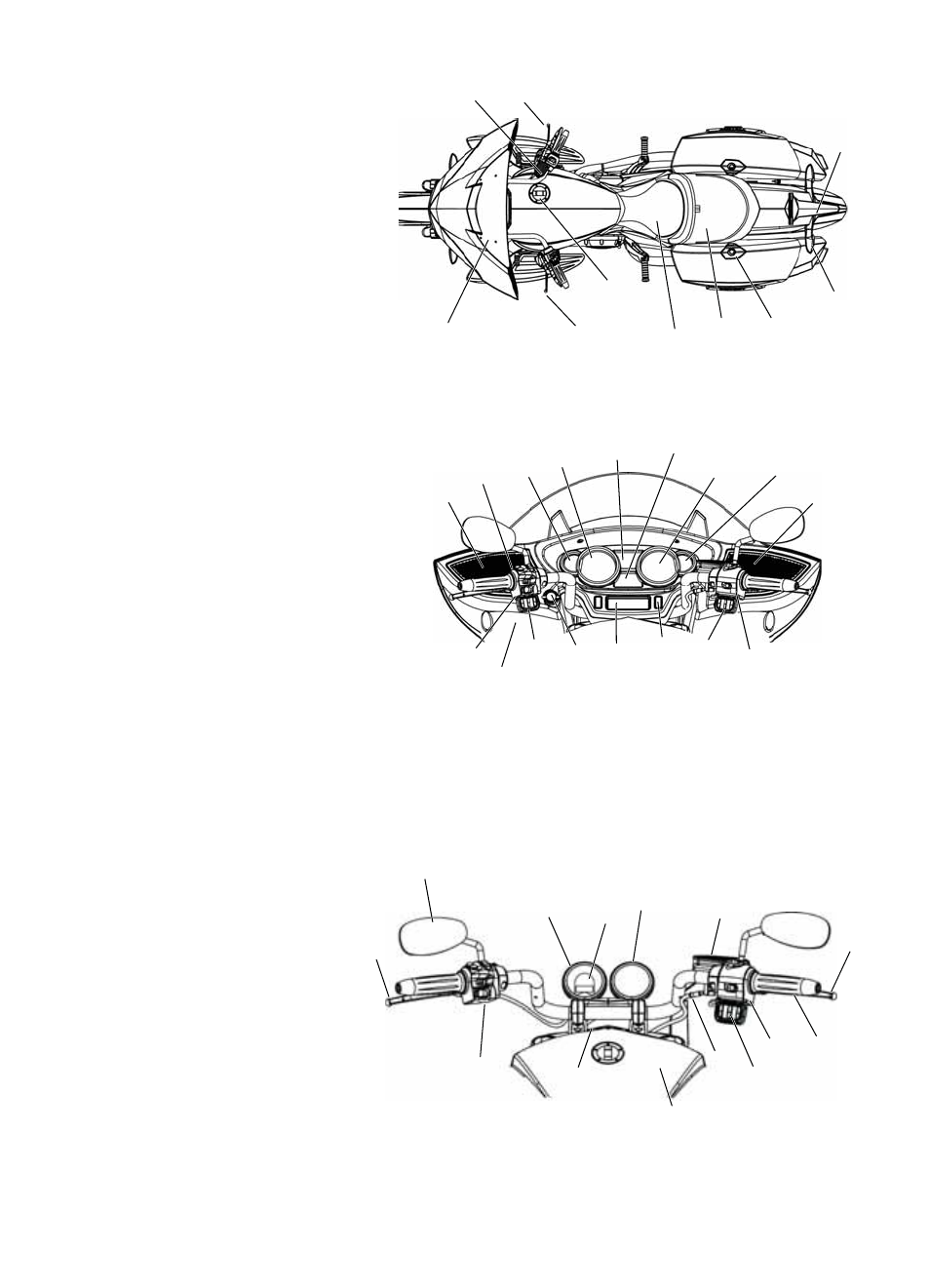

Identification
Vue du dessus
1. Pare-brise
2. Levier d’embrayage
3. Bouchon de remplissage
de carburant
4. Selle du conducteur
5. Siège du passager
6. Loquet de sacoche de selle
7. Clignotants
8. Feux arrière
9. Levier de frein avant
10. Réservoir de liquide de
freins avant
Console (CROSS COUNTRY)
1. Haut-parleurs
2. Bouton MODE
3. Indicateur de niveau de carburant
4. Indicateur de vitesse
5. Affichage de témoin lumineux
6. Affichage multifonction
7. Tachymètre
8. Voltmètre
9. Commutateurs de guidon gauche
10. Fil pour iPod et prise de 12 V (modèle
TOUR, compartiment gauche)
11. Commutateurs de commande audio
12. Prise pour accessoire de 12 V
13. Affichage de la radio
14. Commutateur de poignées chauf-
fantes (le cas échéant)
15. Commutateurs de régulateur de
vitesse (le cas échéant)
16. Commutateurs de guidon droit
Console (CROSS ROADS)
1. Levier d’embrayage
2. Rétroviseur
3. Indicateur de vitesse
4. Panneau de témoins lumineux
5. Tachymètre (le cas échéant)
6. Réservoir de liquide
de freins avant
7. Levier de frein avant
8. Poignée de commande
d’accélérateur
9. Commutateurs
10. Câbles d’accélérateur
11. Bouchon du réservoir
de carburant
12. Commutateur d’éclairage
auxiliaire avant (le cas échéant)
13. Commutateurs de régulateur de
vitesse
