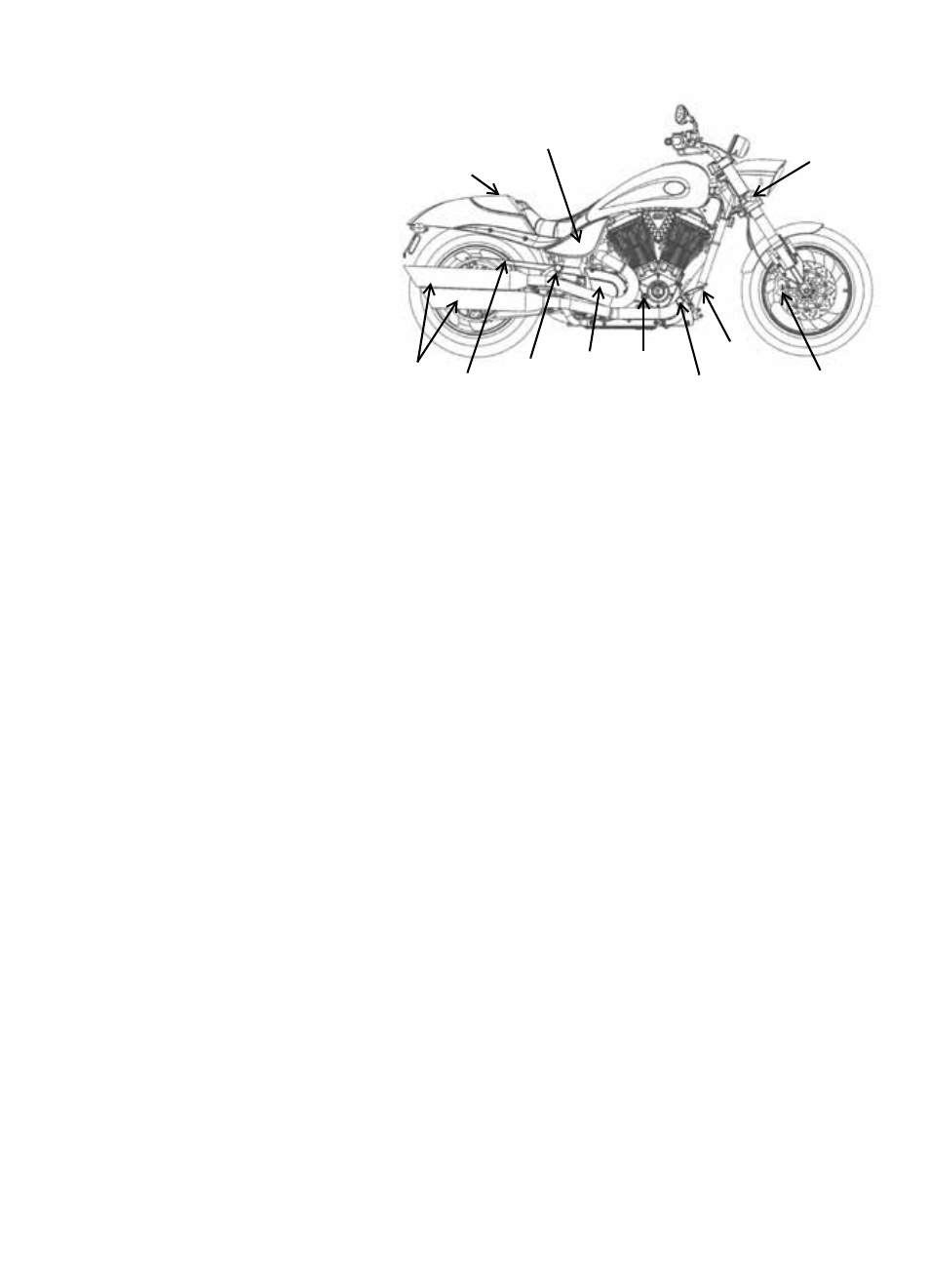

Identification des composants
Vue du côté droit
1. Auvent/siège du passager
2. Réservoir de liquide de freins
arrière (sous le couvercle)
3. Connecteur de diagnostic
4. Fusibles
5. Accès à l’amortisseur arrière
6. Clignotant avant
7. Étrier de frein avant
8. Pédale de frein arrière
9. Repose-pied du conducteur
10. Bouchon de remplissage d’huile
moteur/jauge
11. Pignon d’entraînement
(sous le couvercle)
12. Repose-pied du passager
13. Courroie d’entraînement
(sous le couvercle de protection)
14. Silencieux d’échappement
13
1
6
8
7
12
10
9
2 , 3 , 4 , 5
11
14
