6
1 Ch B – TIME Affichage LCD de la séquence (Ch B) du CANAL B ou du temps d’intervalle (TIME) du
CANAL A.
Si le mode „VCR CLOCK” est sélectionné, l’affichage signale „C”. En mode „Image
individuelle” („frame-by-frame”) l’affichage affiche „F”. Si l’une des touches TIME est
actionnée, un point s’allume et l’affichage indique le temps d’intervalle:
0 pou  à 9 secondes,  pour 0 à 9 secondes etc. Si une alarme est générée et
si CANAL B est sélectionné, le point clignote en bas à droite de l’affichage.
2 MODE - Touche de sélection du mode „séquentiel” (AUTO) ou „manuel” (MAN) ou de remise à zéro
ALARM STOP de l’alarme quand le CANAL A est sélectionné.
3 TIME Touches de réglage du temps d’intervalle de  à 90 secondes.
4 ChANNEL A Touches de sélection des entrées de signaux en mode „manuel” ou de désactivation
d’entrées en mode „séquentiel”.
En mode „manuel”, la DEL rouge est allumée à l’entrée sélectionnée, en mode „séquentiel”,
la DEL est allumée en couleur orange à l’entrée sélectionnée. Si toutes les entrées sont
désactivées, le AVU-8/AL- commute automatiquement sur la première entrée.
APPAREIL DE Les pieds en caoutchouc à la plaque de base permettent une utilisation sans dérapage en
TABLE appareil de table.
MONTAGE Le montage en rack 9" nécessite le démontage des pieds en caoutchouc afin que le
EN RACK commutateur puisse être monté dans le kit de montage en rack disponible en option.
3.2 Description des fonctions

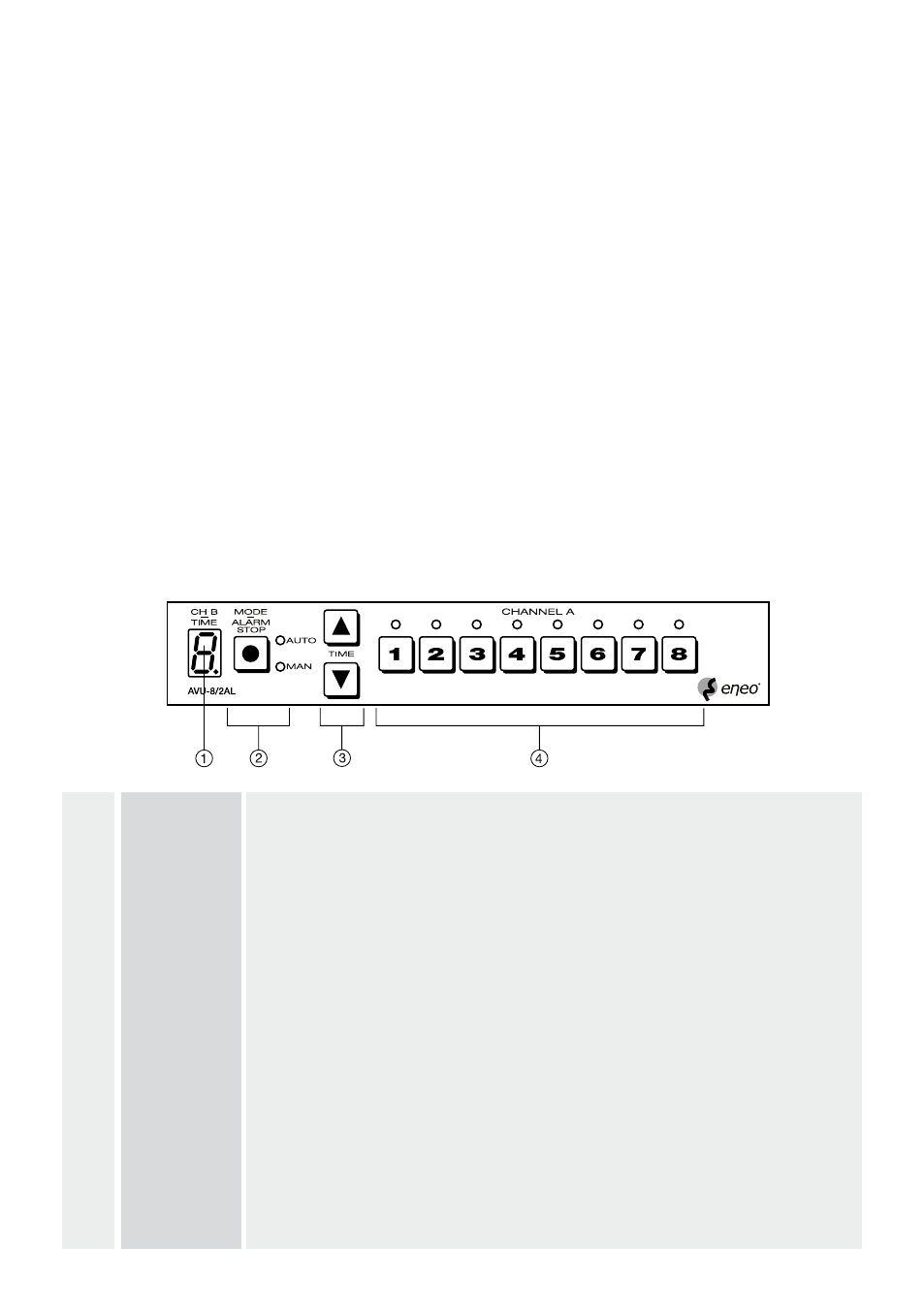

Face avant
3. AVU-8/2AL-2
3.1 Description générale
• Commutateur vidéo avec 8 entrées /  sorties dans le boîtier de table
• 8 entrées vidéo
•  sorties (A: moniteur et B: VCR)
• Sorties programmables au choix manuellement ou en sortie séquentielle
• Commutation dans l’intervalle de suppression vidéo
• Temps d’intervalle réglable
• Fonction bypass
• Tension de service AVU-8/AL-: 30VAC
• Kit de montage 9" disponible en option
• huit entrées d’alarme (fiche Sub D à 9 pôles)
• Programmable par menu à l’écran
