Spécification d’alarme Si une seule entrée de signal est activée, l’entrée concernée est commutée sur le CANAL A
ou le CANAL B et le générateur de signal acoustique est activé. Les DEL „AUTO“ et „MAN”
clignotent dans le CANAL A. L’entrée d’alarme activée apparaît au canal A. En cas de
plusieurs alarmes, l’affichage saute entre les entrées d’alarme. Si le CANAL B est
sélectionné, le point clignote dans l’affichage LCD. La sortie d’alarme est activée (commutée
sur GND). Si plus d’une entrée de signal est activée, les entrées objet d’une alarme
apparaissent de manière séquentielle sur le CANAL A ou le CANAL B.
Le CANAL B est automatiquement commuté du mode „séquence” en mode „image
individuelle”, si COMMUTATION ALARME-IMAGE INDIVIDUELLE (FRAMES) est activée dans le
menu.
Cette fonction est désactivée quand VCR CLOCK est raccordé.
Le temps d’intervalle d’alarme et la durée de l’alarme se règlent dans le menu Setup. Vous
pouvez appuyer sur la touche ALARME STOP pour réinitialiser manuellement l’alarme du
CANAL A. Si le canal B est réglé, l’alarme se réinitialise automatiquement après un certain
temps. L’affichage LCD indique le n° de l’entrée d’alarme. En cas de plusieurs alarmes,
l’affichage LCD commute.
Télécommande La télécommande du CANAL A est possible si le mode „AUTO” (séquence) est sélectionné.
La touche T permet d’arrêter la séquence automatique et de la poursuivre. Si elle est
arrêtée, la touche T est utilisée pour la commutation manuelle des canaux. L’entrée
TELECOMMANDE doit être sélectionnée et l’alarme désactivée dans le menu SETUP.
Affichage à l’écran Le AVU-8/ AL- comporte un menu d’affichage multilingue (anglais, italien et allemand).
Le réglage de la langue se fait par le menu. Le numéro de l’entrée du signal qui apparaît
au moniteur est affiché dans le coin inférieur droit du moniteur. Lors du réglage, le temps
d’intervalle est affiché dans le coin inférieur gauche.
Dépannage Si des problèmes apparaissaient avec des boucles de mise à la terre entre des sources vidéo
individuelles et le commutateur, il faut retirer le couvercle de l’appareil et déconnecter GND
de la carte principale à la K403 (connexion connecteur de terre du boîtier avec la carte).
La masse électrique de la carte est ainsi séparée du boîtier et de la terre.

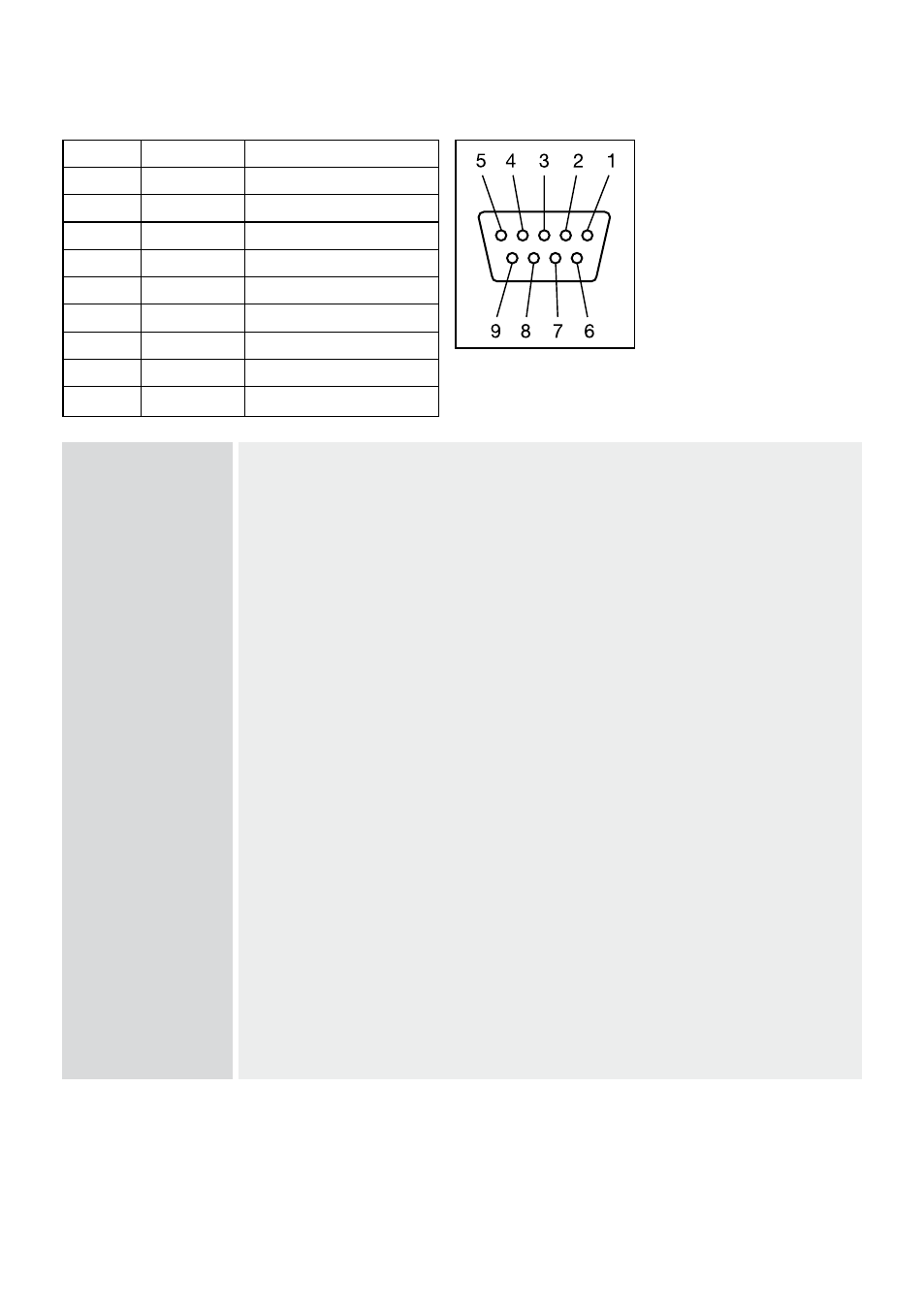

3.6 Raccordement et affectation de la fiche de la commande d’alarme /
télécommande D-9F:
Broche n° ALARME TELECOMMANDE
 ALARME  T
 ALARME  T
3 ALARME 3 n.c.
4 ALARME 4 n.c.
5 ALARME 5 n.c.
6 ALARME 6 n.c.
7 ALARME 7 n.c.
8 ALARME 8 n.c.
9 MASSE MASSE
