Pour l'installation des conduits, utilisez des conduits courbés progressifs avec un rayon au
moins cinq fois égal au diamètre des tubes. Evitez d'utiliser des tuyaux coudés, des
raccords réducteurs et des longueurs de tube trop grandes avec un diamètre inférieur à
celui de la tête de pompe, notamment côté aspiration.
Assurez-vous qu'un tube flexible de diamètre régulier, d'au moins un mètre de longueur,
est relié à l'orifice de refoulement de la tête de pompe. Cela facilitera la réduction des
pertes d'impulsion ou des pulsations dans la tuyauterie. Ceci est particulièrement important
dans le cas de fluides visqueux et de conduits rigides.
Utilisez des tuyaux d'aspiration et des tuyaux de refoulement ayant un diamètre supérieur
ou égal au diamètre du tube installé dans la tête de pompe. Lors du pompage des liquides
visqueux, les pertes causées par l'augmentation du frottement peuvent être compensées
en utilisant des passages de tuyaux ayant une surface transversale plusieurs fois
supérieure à l'élément de pompage.
Prévoyez dans le système un tube de pompe ayant une longueur suffisamment
importante pour permettre une certaine mobilité par rapport au rotor. Cela permettra
d'accroître la durée de vie du tube et de réduire la durée d'immobilisation du système de
pompage.
Assurez-vous que la tuyauterie et les raccords installés sont conçus pour supporter la
pression attendue à l'intérieur du circuit.
Si un tuyau rigide se rapproche de la tête de pompe, une section d'écoulement du tuyau
simplifiera le remplacement du tube.
Lesgalets et les canaux de la tête de pompe doivent être nettoyés régulièrement.
Pour toute question relative à votre installation, contactez le Service Technique local de
Watson-Marlow.
Tous les chiffres relatifs aux performances figurant dans ce manuel d'instructions font
référence à des pressions de tuyauterie maximales. La pression maximale n'est pas
toujours clairement indiquée sur les manomètres analogiques à huile en raison d'un
phénomène d'amortissement de l'aiguille du manomètre. Il est possible que la pression
ainsi enregistrée par un manomètre analogique ne corresponde qu'à 75 % de la pression
maximale réelle. Utilisez un capteur de pression numérique pour mesurer la pression
maximale avec plus de précision.
18 Installation du tube
Les pompes T704U et 704S peuvent fonctionner avec une tête de pompe à tube continu
701R ou avec une tête de pompe 701RE équipée d'éléments de tube Watson-Marlow
LoadSure. Pour ces deux types de tête de pompe, des options de tête de pompe
d'extension "X" sont disponibles.

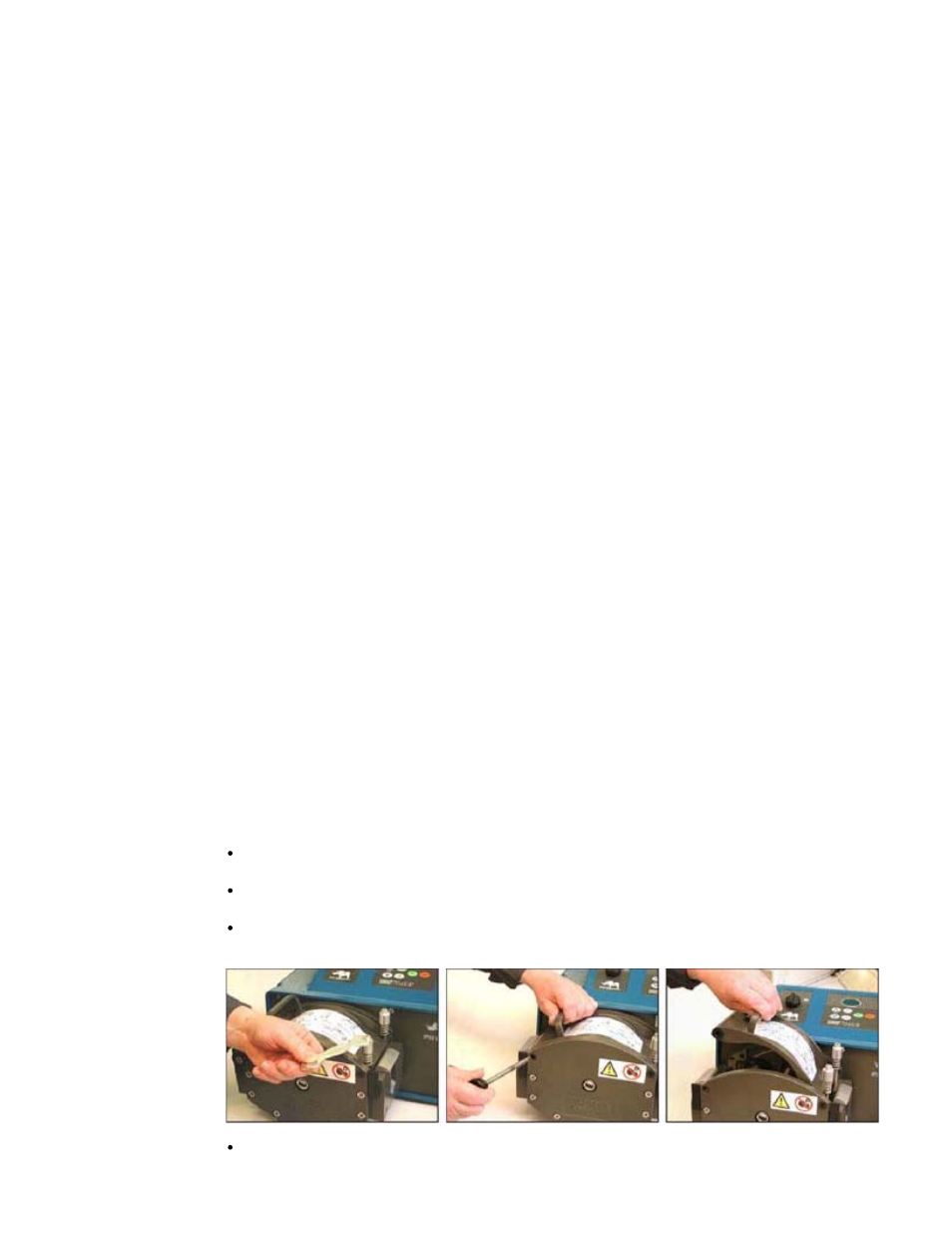

Installation des tubes continus 701R, 701RX et 701RG
Desserrez les écrous à ressort de compression du rail à l'aide d'une clé tricoise A/F de
10 mm en tournant six fois dans le sens inverse des aiguilles d'une montre.
Libérez le rail en dévissant complètement le boulon de fixation. Soulevez le rail par sa
poignée et retirez-le en le glissant sous les ressorts.
Libérez les brides du tube en tirant sur les leviers de dégagement et retirez les deux
brides.
Posez le tube par-dessus la tête de pompe. Verrouillez le côté d'aspiration de la pompe
en glissant la première bride à l'intérieur tout en tirant le levier de dégagement.
