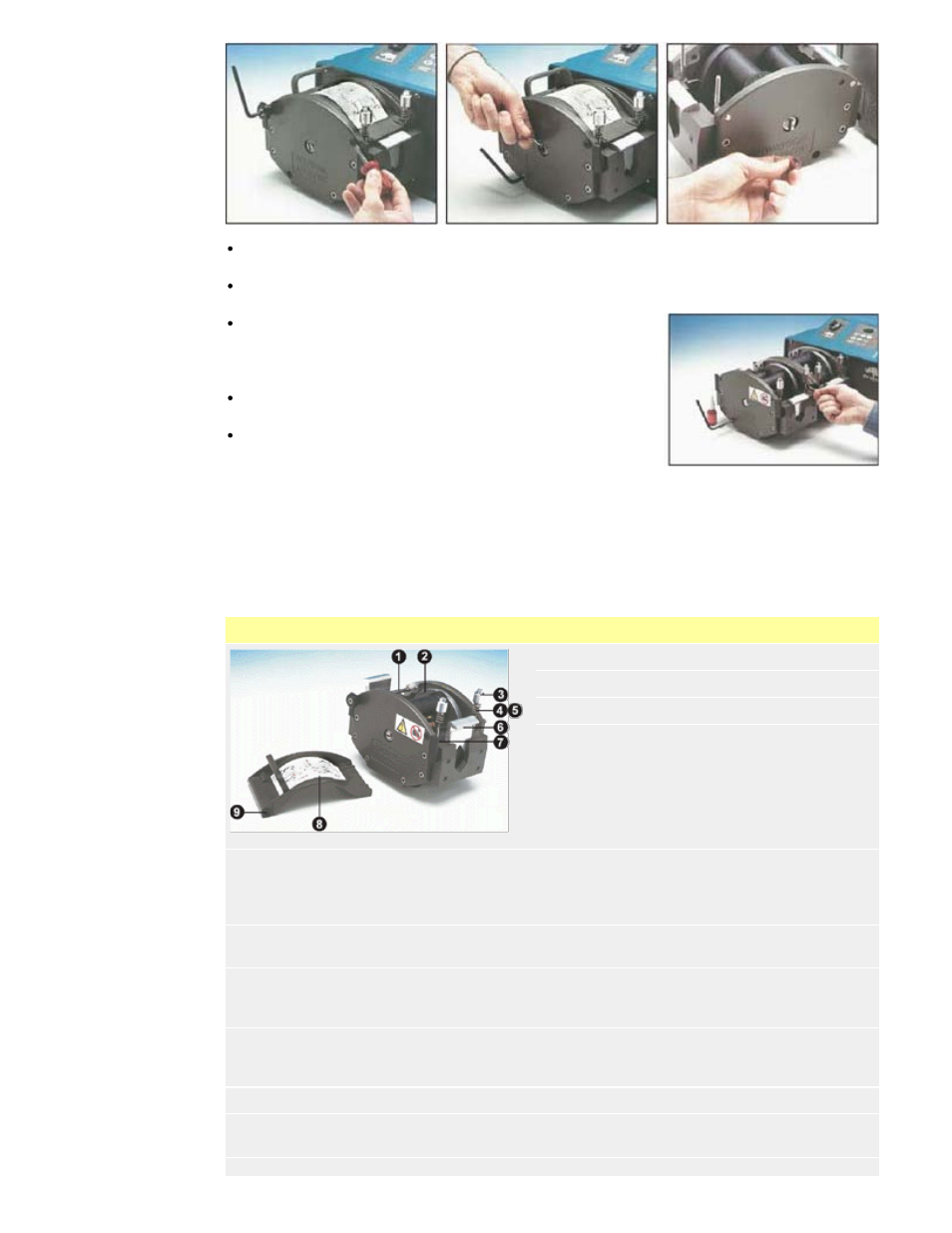

Appliquez une dose d'adhésif frein-filet sur la vis d'assemblage à tête creuse M8 x 16
dans le coin supérieur droit de la plaque arrière de la tête de pompe d'extension.
Alignez le crabot de l'arbre de transmission de la tête de pompe d'extension sur
l'encoche située sur l'arbre de transmission de la première tête de pompe.
Fixez la tête de pompe d'extension à la première tête
de pompe. Assurez-vous que la plaque arrière de la
tête de pompe d'extension est bien contre la plaque
avant de la première tête de pompe.
Serrez légèrement la vis d'assemblage à tête creuse
avec la clé Allen 6 mm fournie.
Appliquez une dose d'adhésif frein-filet à la vis
d'assemblage à tête creuse M8 x 170 sur la partie
inférieure gauche de la plaque avant de la tête de
pompe d'extension, et serrez-la à la suite avec la vis d'assemblage M8 dans la plaque
arrière.
20 Pièces de rechange de la tête de pompe :
tube continu
Modèles 701RB, 701RBX, 701RBG
1 MRA0027A Bloc pivot
1 MRA0034A Bloc pivot ~701RX
2 MRA0021A Bloc rotor
2 MRA0036A Bloc rotor ~ 701RX
3 701RB, 701RBX:
MRA0104A
701RBG:
MRA0295A
Bloc écrou ~ tube
mural 4,8 mm
3 MRA0103A Bloc écrou ~ tube
mural 3,2 mm
4 701RB, 701RBX:
SG0005
701RBG: SG0019
Ressort
5 701RB, 701RBX:
MR0674T
701RBG: MR0977T
Rondelle d'arrêt à
ressort 501RL
6 MR0880C Bride de tube
7 MR0662T Goujon ~ Réglé à
61 mm
