5 MR2027T Raccord fileté à déchet réduit 620R
6 MR2028M Bouchon obturateur à déchet réduit
7 MR2018T Axe
8 MR2055M Capot de rotor
9 MR2021B Joint - capot de protection
10 MR2002M Capot de protection sans verrou ni joint
11 MR2015T Broche de galet d’étanchéité
12 CX0148 Circlips de train de galets (bague d’arrêt), type E diam. 6
12 MR2014T Broche de galet en acier inox
12 MR2010T Rondelle de butée
13 MR2096T Vis de serrage pour raccord fileté à déchet réduit
14 MRA0320A Bloc de rotor : élément de pompe à 2 galets
14 MRA0321A Bloc de rotor : élément de pompe à 4 galets
14 MRA0322A Bloc de rotor : tube continu à 2 galets
15 MR2058B Joint d’étanchéité - interrupteur de porte
16 XX0220 Clé - métal
17 MR2029T Butée de moyeu d’arbre/rotor MG605 de glissière tubée
18 MR2059T Raccord - Bodine (anneau en polypropylène blanc)
19 FN0488 Vis de serrage de glissière tubée
20 FN0523 Boulon pour vis de serrage M6x20 de glissière monobloc
21 FN0581 Rondelle de positionnement de rotor M6
22 FN0520 Boulon de serrage de rotor M6 x 25
23 TT0006 Clé Allen 5 mm
24 MA0017 Aimant du capot de protection
MRA0268A Ensemble d’interrupteur de porte pour entraînement tubé
MRA0279A Ensemble d’interrupteur de porte monobloc
CN0187 Bouchon obturateur 10.72M
Données techniques

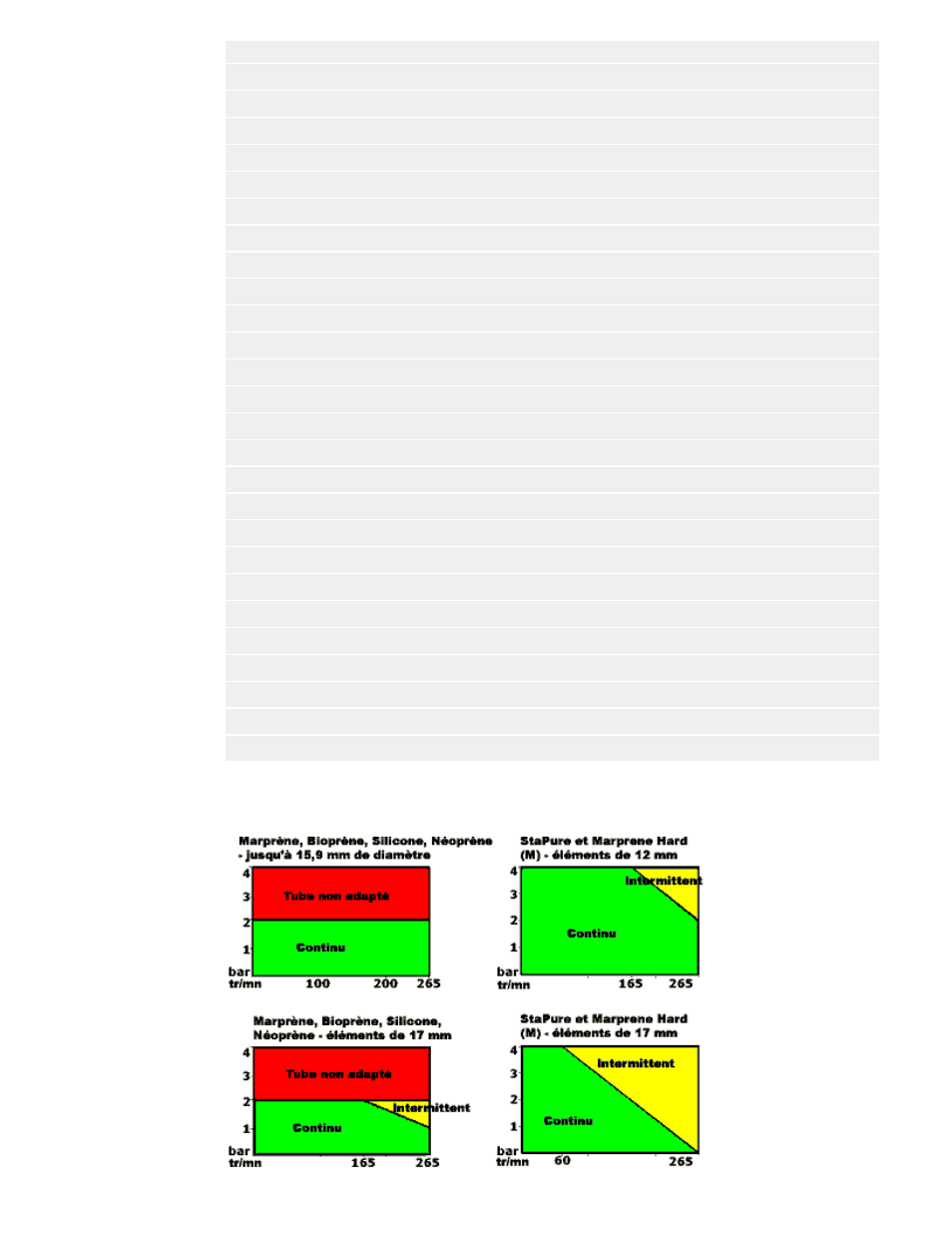

Spécifications de performances du rotor 620R, 620RE et 620RE4 mark II
