Manuel d’utilisation des pompes Watson-Marlow 720DuN 69

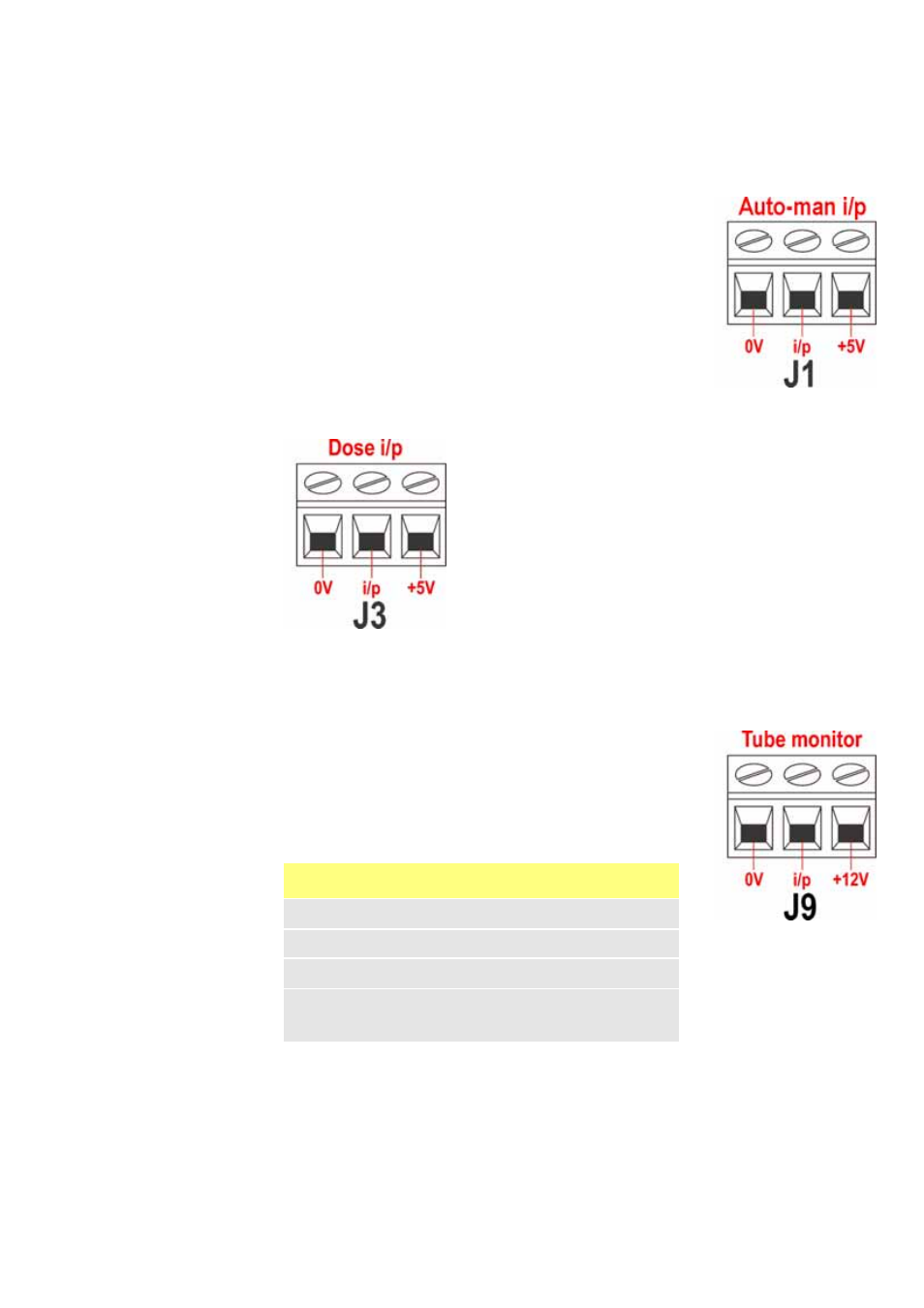

22.9 Entrée pour sélection mode
Manuel/Auto
Connectez un commutateur à distance entre la borne +5 V
et la borne i/p
du connecteur i/p Auto/man (J1).
Commutateur fermé pour contrôle automatique; ouvert pour
contrôle manuel. Un signal d’entrée logique peut également
être appliqué à la borne i/p du connecteur i/p Auto-man;
mise à la terre sur borne 0 V. Entrée élevée pour contrôle
automatique; entrée basse pour contrôle manuel.
22.10 Entrée MemoDose
Connectez un commutateur de contact temporaire,
comme un interrupteur à pédale ou un commutateur
manuel, entre la borne 5 V et la borne i/p du connecteur
i/p de dosage (J3). Fermez le commutateur pour com-
mencer un dosage. Cette entrée est à antirebond contrôlé
par logiciel et elle fonctionne de manière semblable aux
autres entrées à distance, comme l’entrée logique 5 V à
24 V ci-dessus, en utilisant la borne i/p et la borne 0 V.
Remarque: Cette entrée est à anti-rebond contrôlé par
logiciel, donc le signal peut être soit momentané, soit
maintenu pendant le dosage. S’il est maintenu, le signal
doit être supprimé avant la dose suivante.
22.11 Entrée de détection de fuite
Connectez un dispositif de détection de fuite à distance entre
la borne +12 V et la borne i/p sur le connecteur de
détecteur de tube (J9). Un circuit fermé indique une fuite.
Une entrée logique peut également être appliquée à la borne
i/p; mise à la terre sur la borne 0 V. Une entrée élevée
indique une fuite. Connectez le câble d’un détecteur de fuite
de tube Watson-Marlow comme suit:
Remarque: utilisez seulement les détecteurs de fuite de tube Watson-Marlow série
720.
Couleur des fils du
détecteur de tube
module 720N
Bleu borne 0 V J9
Jaune Borne i/p J9
Rouge Borne +12 V J9
Terminez le blindage dans le module 720N à l’aide
d’un presse-étoupe CEM 360°, si nécessaire.
Référez-vous à la section 22.2 Câblage.
