Manuel d’utilisation des pompes Watson-Marlow 720DuN 68
Important: instructions générales pour les entrées de contrôle
à distance
Toutes les entrées de contrôle à distance peuvent être câblées de deux
manières différentes:
Logique
Une tension logique entre 5 V TTL et la logique industrielle 24 V peut
être câblée sur l’entrée. La pompe est configurée pour opérer sans
modification dans cette plage. L’une des bornes 0 V - mais, de
préférence, la borne 0 V associée à l’entrée souhaitée - est connectée
à la borne 0 V du dispositif de contrôle pour réaliser un circuit. Bas est
équivalent à 0 V. Elevé est équivalent à 5 V
→24 V.
Commutateur
Un commutateur à distance peut être connecté entre l’entrée et une
source d’alimentation positive quelconque de la pompe - mais de
préférence la borne d’alimentation associée. Vous ne devez pas utiliser
l’alimentation 10 V du connecteur Rem-pot.

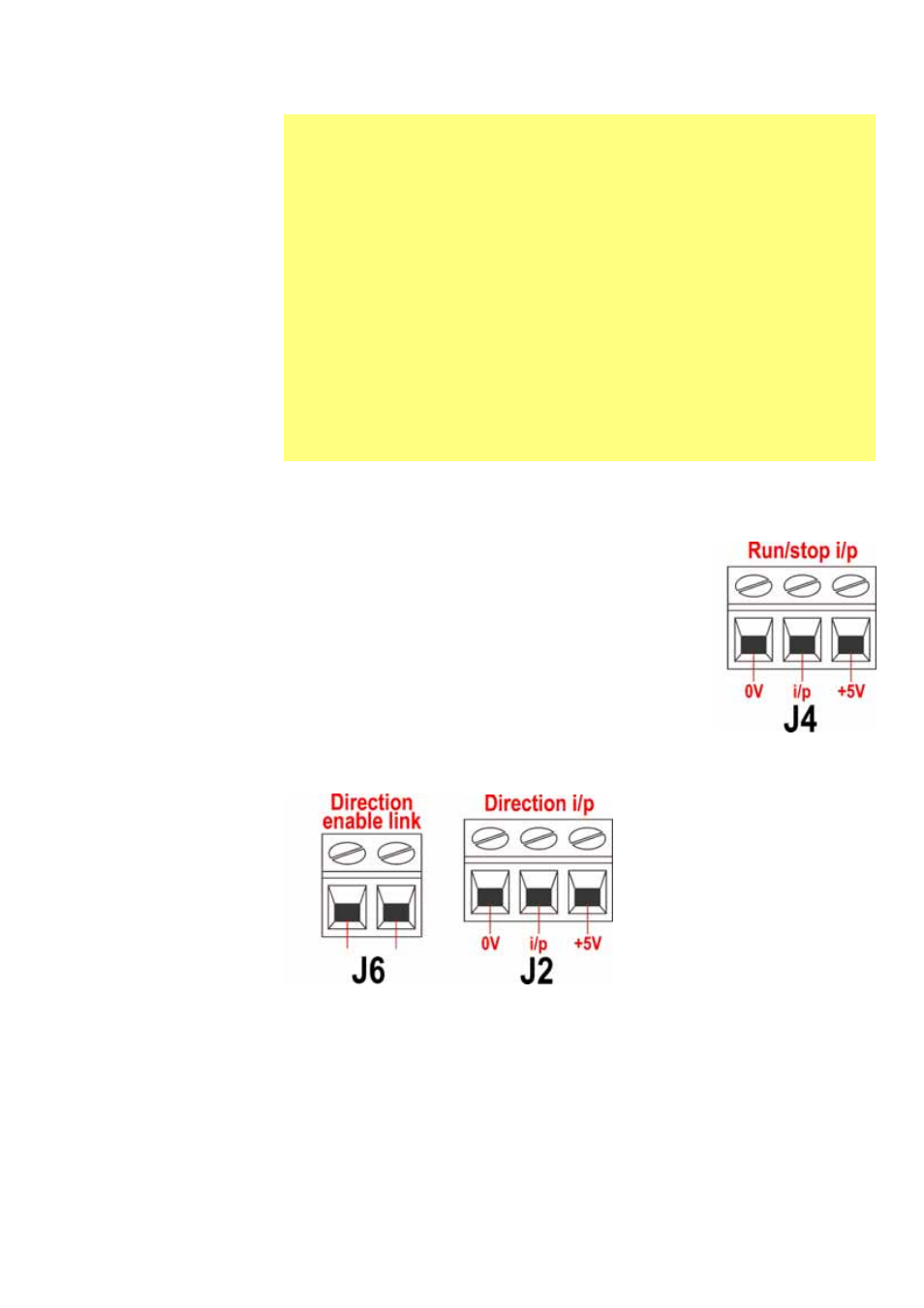

22.7 Entrée Marche/Arrêt
Marche/arrêt à distance: connectez un commutateur à dis-
tance entre la borne i/p et la borne +5 V du connecteur i/p
de marche/arrêt (J4). Une entrée logique peut également
être appliquée à la borne i/p; mise à la terre sur la borne 0
V. Une entrée élevée arrête la pompe, une entrée basse met
la pompe en route. Sans connexion ou avec le commutateur
ouvert, la pompe prend la valeur par défaut de marche. Pour
modifier ou spécifier le sens de l’entrée marche/arrêt,
référez-vous à la section 18.11 Arrêt à distance, dans le
menu Setup.
22.8 Entrée de sens de rotation
Pour activer le contrôle du sens de rotation à distance et désactiver la touche SENS
DE ROTATION (SHIFT, 1) du clavier, connectez les bornes du connecteur du lien
d’activation du sens de rotation (J6). Important: N’appliquez aucune tension
sur le lien d’activation du sens de rotation.Connectez un commutateur à dis-
tance entre la borne +5 V et la borne i/p du connecteur i/p de direction (J2).
Commutateur ouvert pour sens horaire et fermé pour sens anti-horaire. Vous pou-
vez également appliquer un signal logique sur la borne i/p et la borne 0 V du con-
necteur de direction i/p (J2). Une entrée basse pour sens horaire et une entrée
élevée pour sens anti-horaire. Sans connexion, la valeur par défaut de la pompe est
le sens horaire.
