Manuel d'utilisation pour les pompes Watson-Marlow 620UN, 620U, 620SN, 620S 70

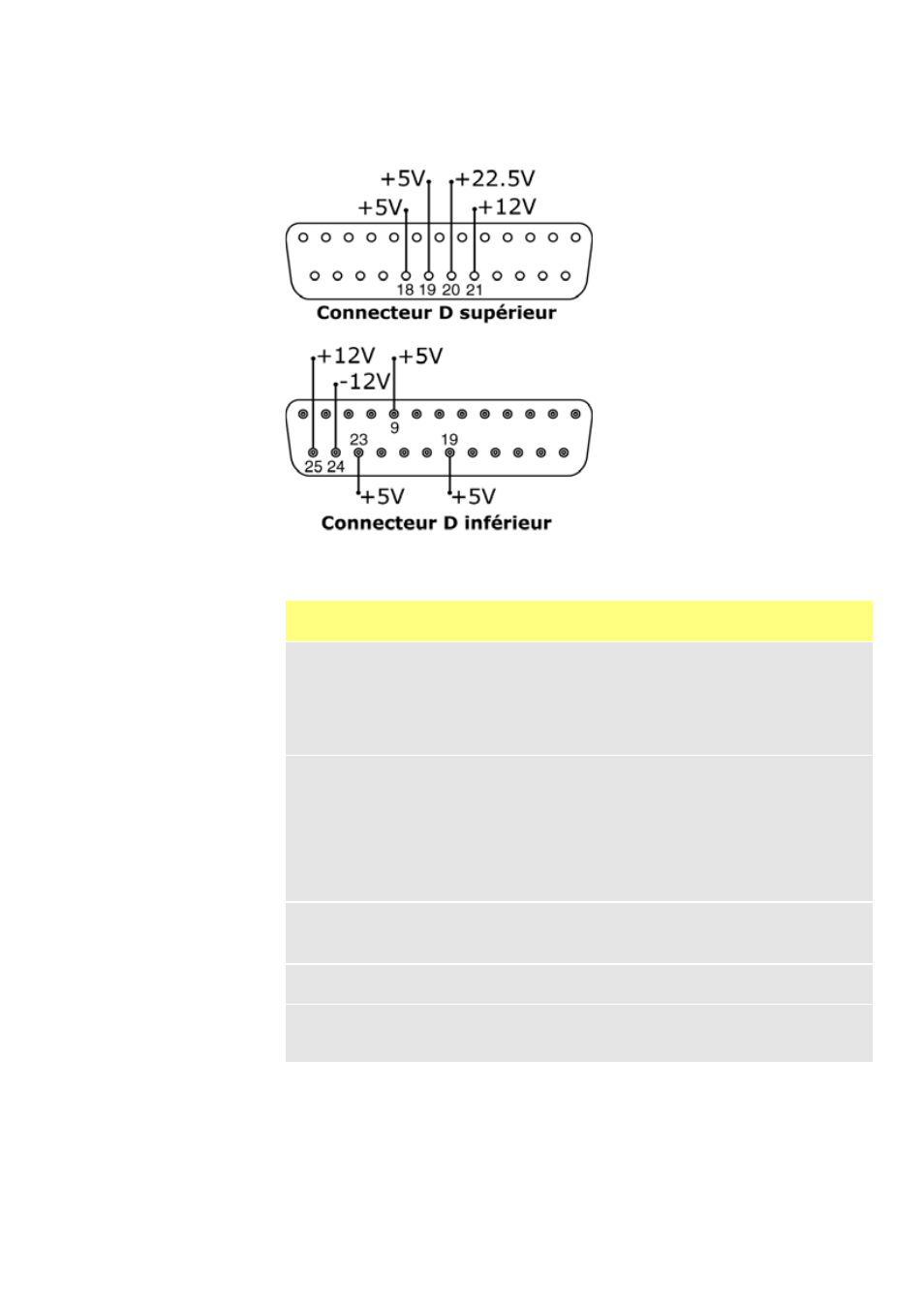

21.10 Tensions d'alimentation
Dans le tableau ci-dessous, « Charge max. » est la charge totale maximum sur
chaque alimentation, quel que soit le nombre de connexions.
Note : Toutes les sources d'alimentation CC sont stabilisées sauf la +22,5 V.
Tension
CC
Charge
max
Connecteur
D inférieur
Connecteur
érieur
Utilisation typique
+5 V 10 mA 9, 19, 23 18, 19
Tension d'alimentation des entrées
utilisant le commutateur à distance.
Alimentation possible pour les sorties si
seulement 5 V sont requis.
La broche 9 est spécialement utilisée pour
l'interrupteur à pédale / commutateur
manuel.
+12 V 10 mA 25 21
Tension d'alimentation possible des entrées
utilisant le commutateur à distance.
Tension d'alimentation possible pour les
sorties. Tension d'alimentation pour le
détecteur de fuite de tube Watson-Marlow.
Tension d'alimentation (-12 V également
requis) pour le commutateur de proximité
Watson-Marlow.
-12 V 10 mA 24 -
Tension d'alimentation (+12 V également
requis) pour le commutateur de proximité
Watson-Marlow.
+22,5 V - 20
Tension d'alimentation pour le module de
nettoyage 620N. Ne pas utiliser.
+10 V 21 -
Tension de référence de contrôle de vitesse
de potentiomètre à distance. N'utilisez pas
de tension d'alimentation générale.
