Manuel d’utilisation des pompes Watson-Marlow 520Du 93

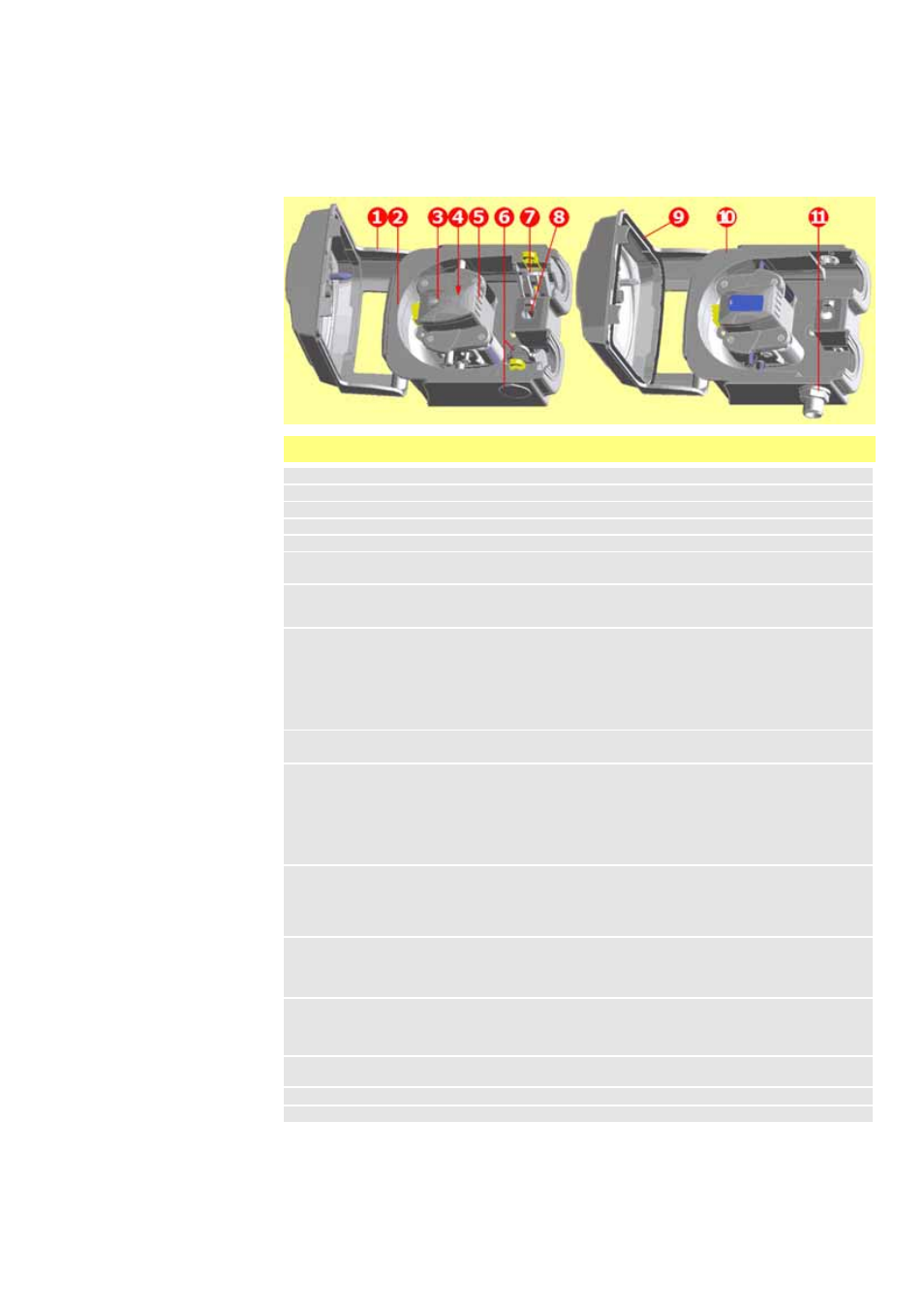

32 Pièces détachées pour têtes de
pompe
Les composants peuvent être commandés individuellement.
053.1011.100 520R
053.1011.2L0 520R2
053.1011.EL0 520REL
053.1011.EM0 520REM
053.1011.EH0 520REH
1 MNA2050A (520R, 520R2) Dispositif de protection de tête de
pompe avec verrou sécurisé
2 MNA2045A (520R, 520R2) Stator pour pompes en coffret avec
pinces de maintien de tube à ressort
3 520R (tube de 1,6 mm d’épaisseur de paroi):
MNA2076A
520R2 (tube de 2,4 mm d’épaisseur de paroi):
MNA2077A
MNA2148A (gris) (520REL)
MNA2149A (beige) (520REM)
MNA2150A (bleu) (520REH) Cache de rotor, capuchon de rotor et
bouton d’embrayage
4 MN2011M
S60022 Embrayage
Ressort d’embrayage
5 520R (tube de 1,6 mm d’épaisseur de paroi):
MNA2043A
520R2 (tube de 2,4 mm d’épaisseur de paroi):
MNA2001A
MNA2138A (520REL - 0-2 bars, 0-30 psi)
MNA2139A (520REM - 2-4 bars, 30-60 psi)
MNA2140A (520REH - 4-7 bars, 60-100 psi) Ensemble rotor avec galets, galets
suiveurs et rouleaux de guidage de
tube
6 MNA2006A (520R, 520R2)
MN2002M (520R, 520R2)
MN2131M (520RE)
Pince de maintien du tube inférieure
(G)
Bouchon de positionnement de pince
de maintien du tube
Bouchon de vidange
7 MNA2005A (520R, 520R2)
MN2002M (520R, 520R2)
Pince de maintien du tube supérieure
(D)
Bouchon de positionnement de pince
de maintien du tube
8 MN2034B
MN2005M
Ressort de verrouillage du dispositif de
protection
Carter de ressort de verrouillage de
dispositif de protection
9 MNA2147A (520RE) Dispositif de protection de tête de
pompe avec joint et verrou sécurisé
10 MNA2144A (520RE) Stator pour pompes en coffret
11 MN2023T et MN2003T (520RE) Orifice de vidange et écrou
520R/520R2 520REL/520REM/520REH
