22.11 Tensions d’alimentation

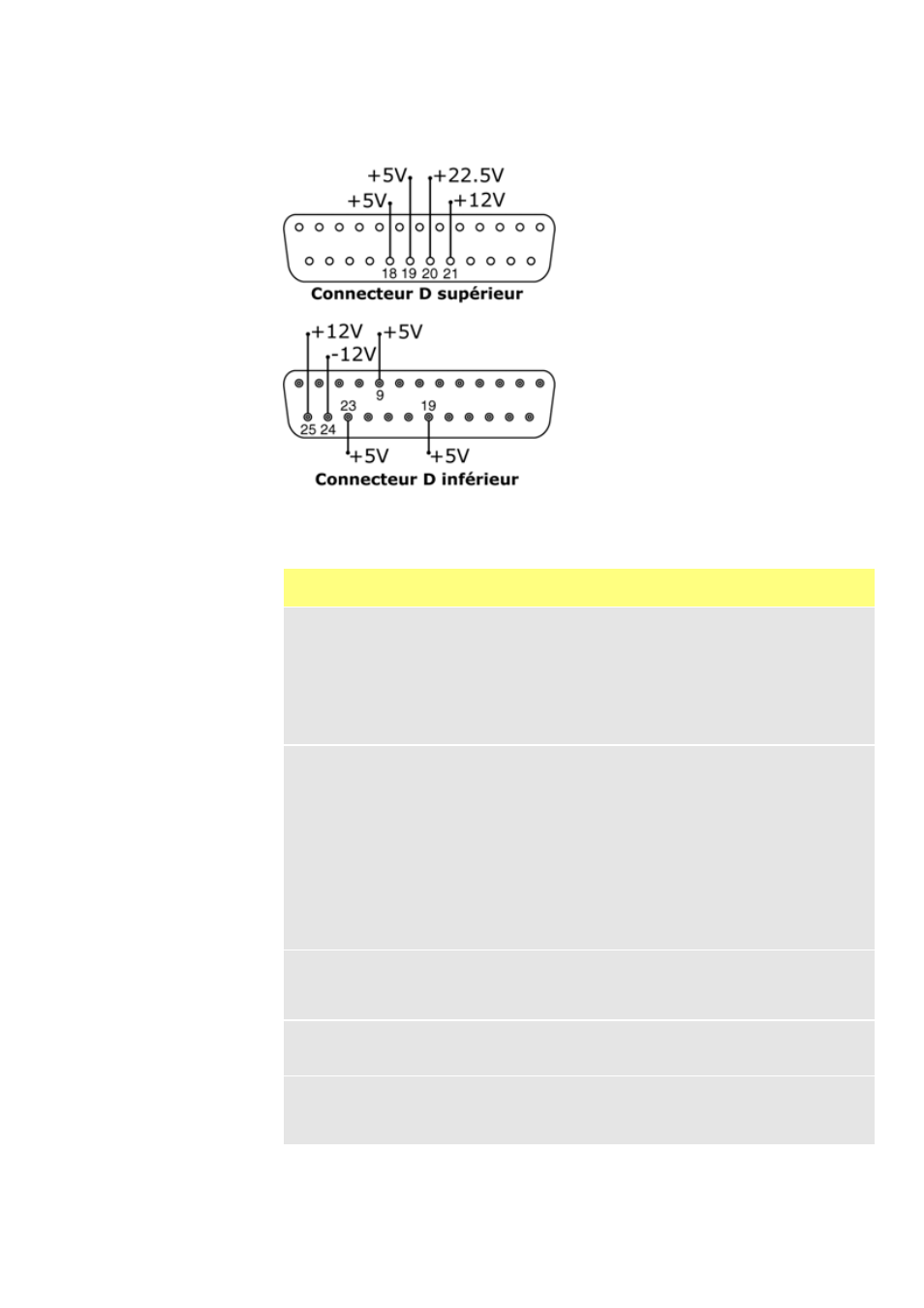

Dans le tableau ci-dessous, « Charge max. » correspond à la charge totale maxi-
mum sur chaque alimentation, quel que soit le nombre de connexions.
Remarque : Toutes les sources d’alimentation CC sont stabilisées sauf la +22,5 V.
Tension
CC Charge
max D
inférieur D
supérieur
Utilisation typique
+5 V 10 mA 9, 19, 23 18, 19 Tension d’alimentation des entrées
utilisant le commutateur à dis-
tance.
Alimentation possible pour les sor-
ties si seulement 5 V sont requis.
La broche 9 est spécialement util-
isée pour l’interrupteur à pédale /
commutateur manuel.
+12 V 10 mA 25 21 Tension d’alimentation possible
des entrées utilisant le commuta-
teur à distance.
Tension d’alimentation possible
pour les sorties.
Tension d’alimentation pour le
détecteur de fuite de tube Watson-
Marlow.
Tension d’alimentation (-12 V
également requis) pour le commu-
tateur de proximité Watson-
Marlow.
-12 V 10 mA 24 — Tension d’alimentation (+12 V
également requis) pour le commu-
tateur de proximité Watson-
Marlow.
+22,5 V — 20 Tension d’alimentation pour le
module de nettoyage 520N. Ne
pas utiliser.
+10 V 21 — Tension de référence de contrôle
de vitesse de potentiomètre à dis-
tance. N’utilisez pas de tension
d’alimentation générale.
