ENTRETIEN
47
8. Mettez le moteur en marche par à-coups
jusqu’à ce que le deuxième sabot de
compression soit placé entre les orifices
d’entrée et de sortie.
9. Isolez la pompe de l'alimentation électrique.
10. Répétez cette procédure pour ce sabot en
répétant les opérations 4, 5, 6 et 7.
11. Ajoutez du lubrifiant au travers du reniflard. Voir
§
7.5 .

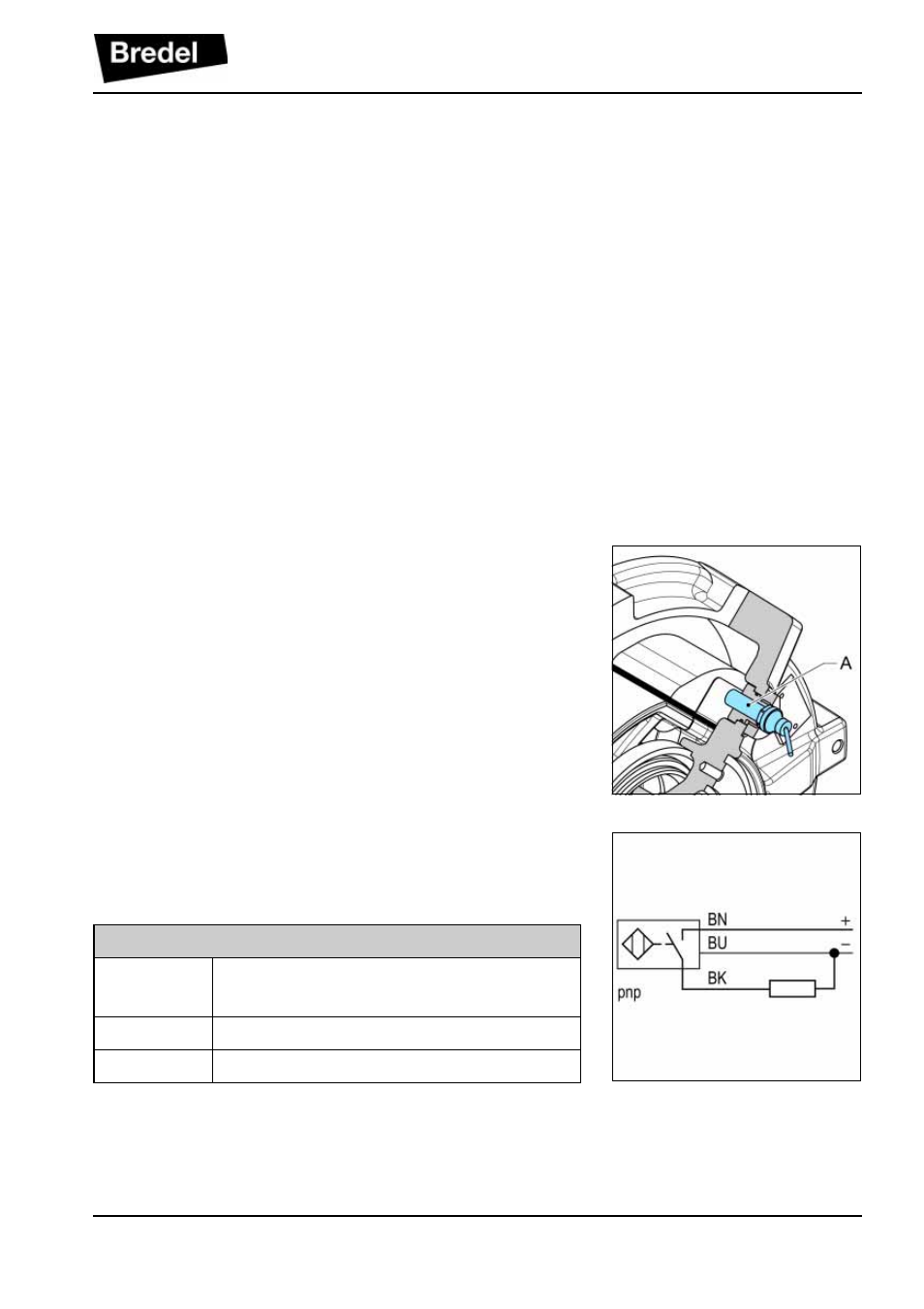

7.10 Options
7.10.1 Compte-tours
Pour fournir ses informations de régime à un système
"intelligent", la pompe peut recevoir un capteur inductif
(A). Ce capteur est monté à l'arrière de la pompe.
Raccordement du compte-tours :
Le capteur de régime peut être raccordé avec un câble
PVC de 2 m de long (3 x 0,34 mm
2
).
Spécifications
Portée : Pour un usage dans des environne-
ments non explosifs
Tension : 10...30 VCC
Intensité : Max. 200 mA
