74
Spécifications
Vitesses nominales du rotor 313F/D 5/50 tr/min, 200/400 tr/min
Vitesses maximales des rotors 313U/D et 313S/D 50 tr/min et 400tr/min
Tensions et fréquences de fonctionnement 110-240 V 50/60 Hz
Rapport de commande des vitesses 313 S/D, 313U/D 20:1
Consommation électrique 100 VA
Température de fonctionnement 5°C à 40°C
Température de stockage -40°C à 70°C
Niveau Sonore < 70 dB(A) à 1 m
Poids 5,35 kg
Normes IEC 335-1, EN60529 (IP31)
Directives Concernant les Machines 98/37/EC EN60204-1
Directives Concernant les Basses Tensions 73/23/EEC EN61010-1
Directives Concernant les EMC 89/336/EEC EN50081-1/EN50082-1
Tête de pompe 313 et 314
Les modèles 313F/D, 313S/D et 313U/D ne peuvent être équipés qu'avec des têtes de pompe 313 à trois rouleaux ou
314 à quatre rouleaux.
La tête de pompe 313 à trois rouleaux lui permettant d'assurer des débits élevés, alors qu'avec quatre rouleaux, la tête
de pompe 314 permet un débit moindre mais une plus grande précision de pompage. Les deux têtes de pompe
appliquent un mouvement de "serrage et étirage" du tuyau qui assure le maintien en position correcte du tuyau sans jeu
excessif.
Le circuit basculant permet un accès frontal pour le chargement des tuyaux sans retirer de composant.
L'action de montage simple par baïonnette pour les fixations de tête de pompe standard et les extensions permettent
une installation rapide sur les entraînements.

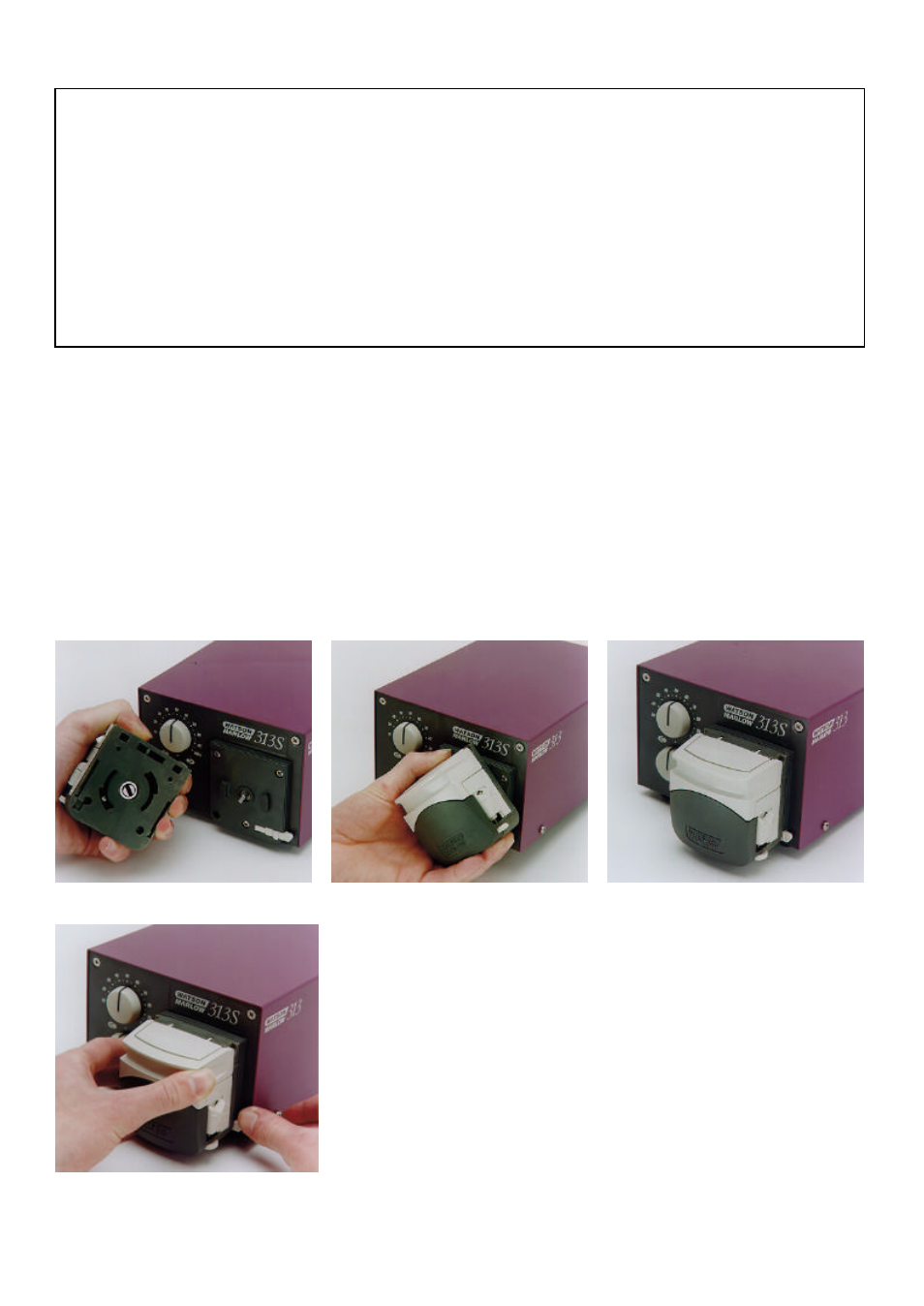

Installation
Tous les moteurs 313 sont fournis avec leur plaque de montage à baïonnette. Pour adapter une tête de pompe 313 ou
314, aligner la fente de la tête de pompe avec l'axe du moteur et, à l'aide des ergots de la plaque de montage, tourner la
tête de pompe dans le sens horaire pour la mettre en position.
Pour retirer la tête de pompe, pousser le levier de blocage de la baïonnette vers l'arrière du moteur et tourner la tête de
pompe dans le sens anti-horaire jusqu'à ce qu'elle se libère des ergots.
