70

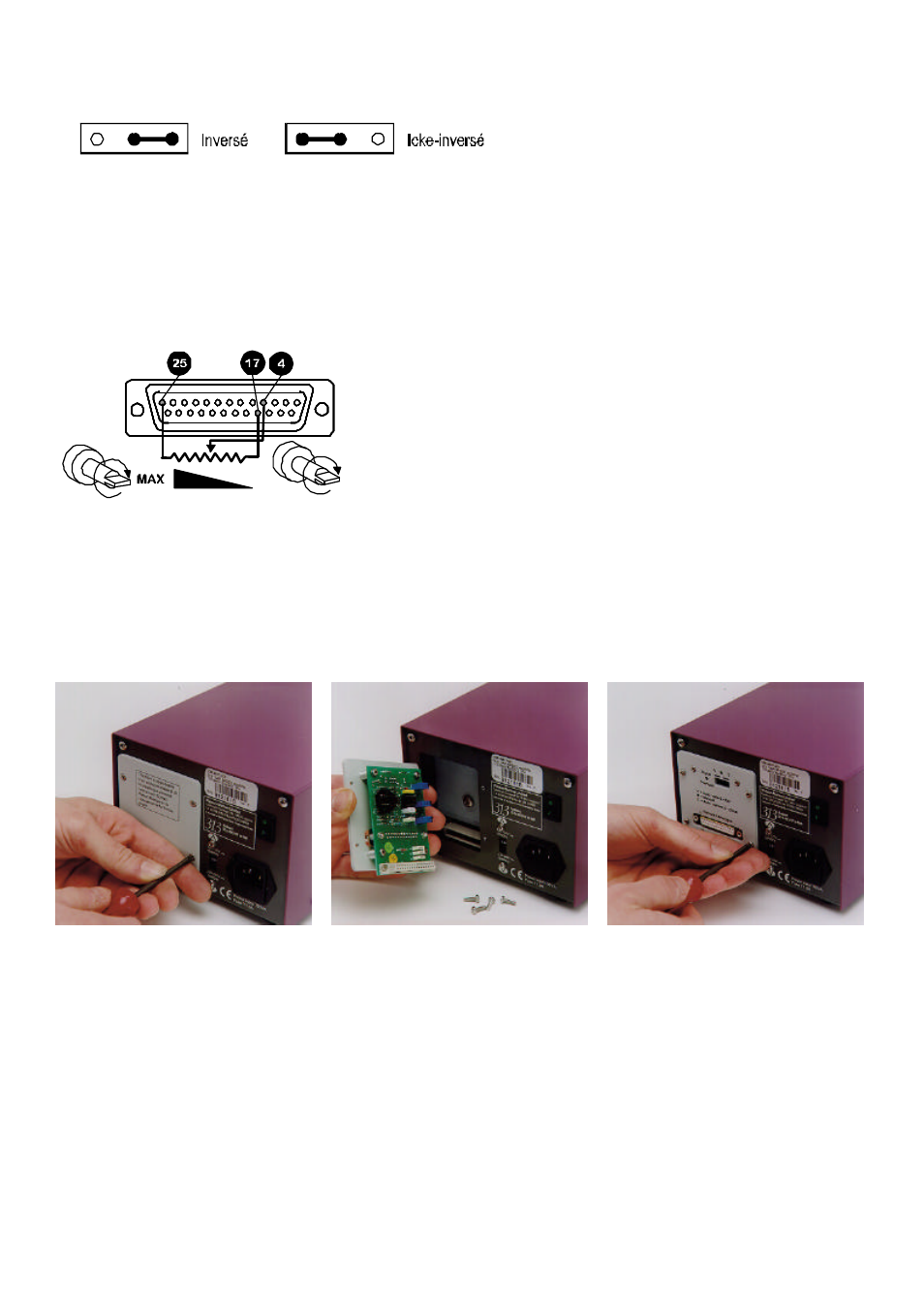

Pour inverser la réponse à l'entrée du signal, déplacer la liaison de l'inverseur de signal de direction à distance LK1 (voir
la carte de mise à niveau 313 "U", élément 6, LK1) sur les positions des broches inversées sur le bloc de liaison de
l'inverseur de signaux.
Remarque: Lorsque le commutateur du panneau avant est réglé sur la rotation anti-horaire, le moteur tourne selon la
direction du commutateur distant définie par LK1. Lorsque le commutateur du panneau avant est réglé sur la rotation
horaire, la commande à distance est désactivée.
Vitesse
Un potentiomètre à distance ayant une valeur nominale située entre 1 et 2 K avec un minimum de 0,25 W doit être câblé
comme illustré. Lors de l'utilisation d'un potentiomètre à distance, ne pas appliquer simultanément un signal de
commande de tension/intensité. Régler la commande du moteur sur le mode tension automatique (0-10V) pour s'assurer
à l'aide du commutateur d'alimentation secteur situé sur le panneau arrière que, lors du changement du mode de
commande du moteur, celui-ci n'est pas alimenté.
Remarque: Étant donné que le potentiomètre à distance utilise la plage 0-10 V, la réponse de vitesse ne s'effectue que
par
10 /
12
èmes de la course des potentiomètres électriques. Le signal de surcharge s'allume alors et il n'y a pas
d'augmentation de vitesse.
Carte de mise à niveau 313U
Une carte de mise à niveau 313U (référence 039.3001.U00) est nécessaire pour mettre manuellement à niveau une
313S/D programmable en une 313U/D analogique programmable (0-10V/4-20 mA). Pour installer la carte "U", dévisser et
retirer les quatre vis M3 situées sur la plaque de fermeture version "S" du panneau arrière du moteur. Placer la carte de
mise à niveau 313U dans le logement du panneau arrière, la laisser descendre pour aligner les connecteurs DIN, puis la
pousser dans son logement. Remettre les quatre vis M3 sur la carte pour la fixer solidement au panneau arrière.
