Watson-Marlow 323E - Manuel (Page 11)

11
Paramètres RS232 Broche d’interface Fonction
de la pompe
Vitesse transmission 9 600 bauds 1 -
Bits d’arrêt 2 2 RX (Réception de données)
Bits de données 8 3 TX (Transmission de données)
Parité Aucune 4 -
Contrôle du flux Aucun 5 GND (Terre)
Echo Activé 6 -
7 -
8 DTR
9 -
Codes de commande RS232
Les codes répertoriés ci-dessous permettent de commander la pompe via la liaison série RS232. Ils doivent être
transmis à la pompe par l’intermédiaire d’un port série d’ordinateur (ou équivalent).
Commande Fonction
1SPxxx Règle la vitesse de la pompe à xxx
1SI Augmente la vitesse de 1 tr/mn
1SD Réduit la vitesse de 1 tr/mn
11GO Démarre la pompe
1ST Arrête la pompe
1RC Inverse le sens de rotation
1RR Définit une rotation dans le sens horaire
1RL Définit une rotation dans le sens anti-horaire
1RS Affiche toutes les informations sur la pompe
1ZY Affiche l’état de la pompe : STARTed 1 ou STOPped 0
Après chaque commande, taper un retour chariot (code ASCII CHR13).
Remarques sur les codes de commande
Il faut laisser au moins 10 ms entre chaque commande.
La commande RS permettant d’afficher toutes les informations sur la pompe renverra la chaîne de texte
suivante :
[type de pompe] [vitesse] [sens de rotation] [arrêt/marche, 0 /1] [délimiteur !]
par exemple, 323Du 110 CW 1 !

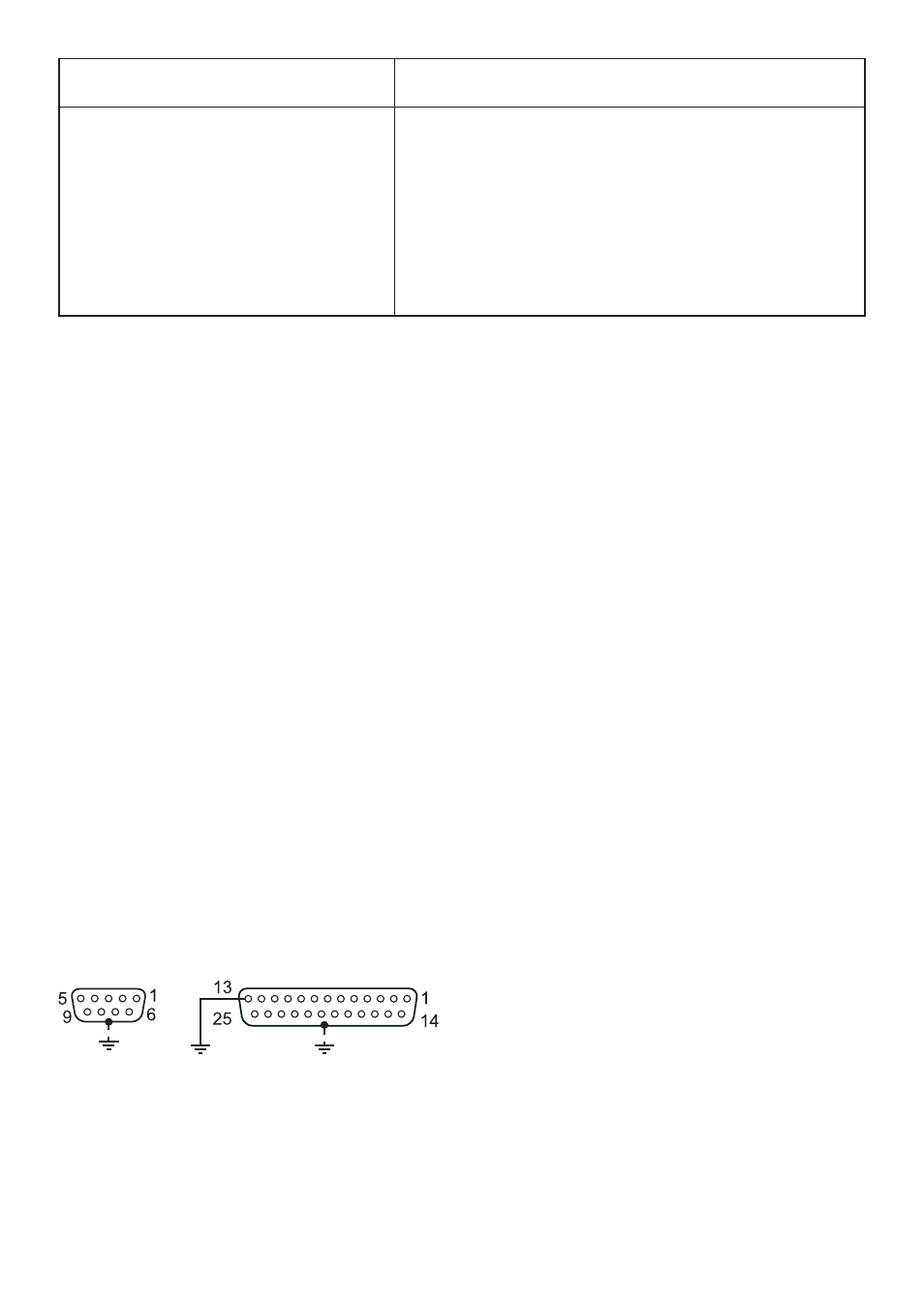

Remarque : les connecteurs D à 9 ou 25 broches sont reliés à la terre.
