Watson-Marlow 323E - Manuel (Page 10)

323Du
400
220
Vitesse

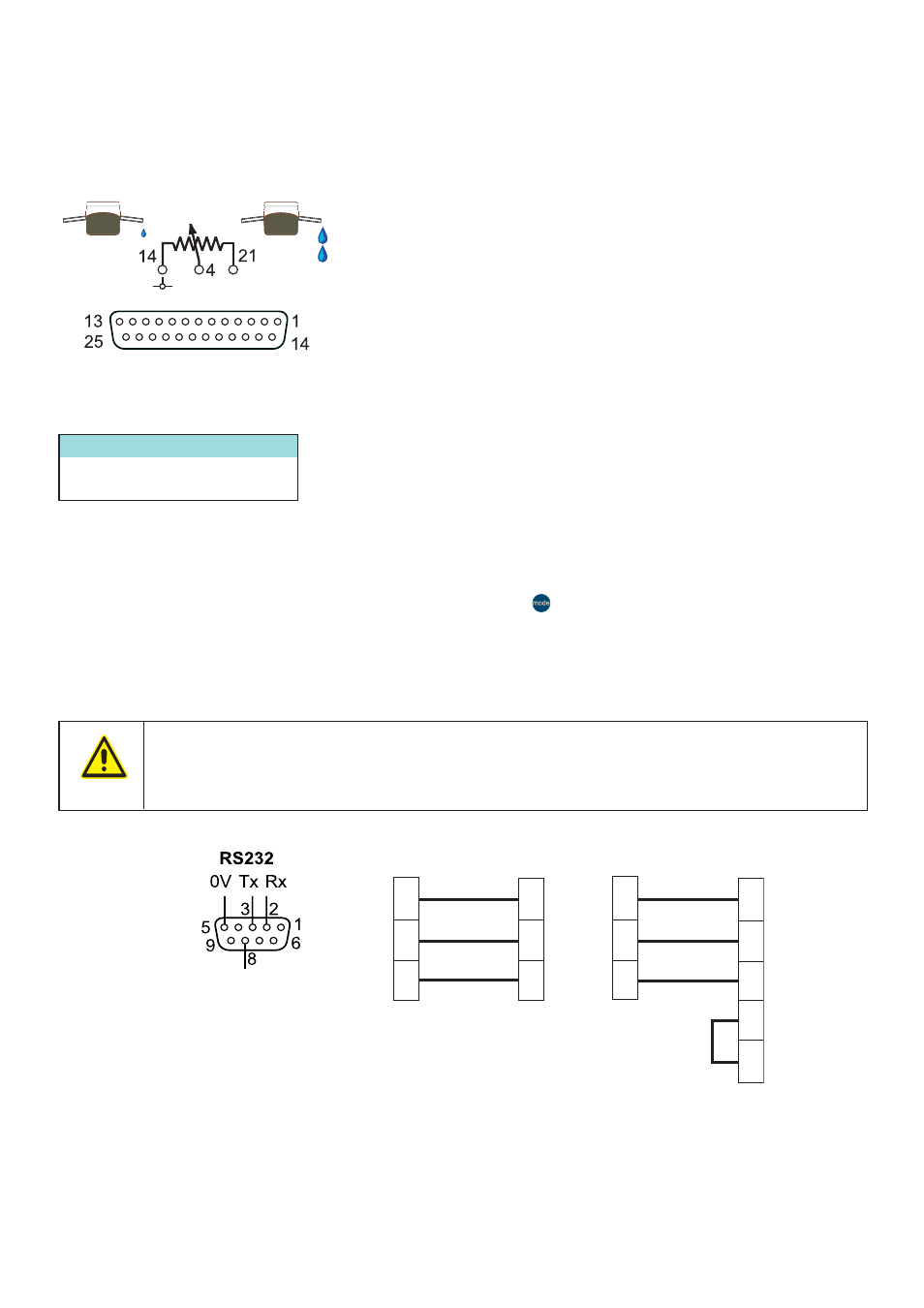

Un potentiomètre extérieur peut être connecté afin de contrôler la vitesse de la pompe. Utiliser un
potentiomètre avec une résistance comprise entre 1 K et 10 KOhms et une puissance minimale de 0,25 W.
Connecter le potentiomètre selon les instructions indiquées. Régler la pompe en mode contrôle analogique.
N’appliquer aucun autre signal de contrôle en tension ou en courant lors de l’utilisation d’un potentiomètre
externe.
Liaison série RS232 Liaison série RS232 Liaison série RS232 Liaison série RS232 Liaison série RS232
L’interface RS232 permet un contrôle basique de la pompe via une liaison série au connecteur D à 9 broches situé
à l’arrière de la pompe. Un kit d’interface disponible auprès de Watson-Marlow comprend Pumpnet 2 (programme
de contrôle compatible DOS) et un câble de connexion.
Pour sélectionner le contrôle série RS232, appuyer sur la touche autant de fois que nécessaire pour afficher
“dig” à l’écran. Les signaux analogiques et les entrées de contrôle à distance appliqués au connecteur D à
25 broches seront ignorés.
La version 323Du de l’interface série fournit une liaison directe vers une seule pompe. La pompe n’a pas
d’adresse unique mais le logiciel exige que l’identificateur de la pompe soit 1.
PC 25
broches
3
2
4
5
2
3
5
2
3
5
3
2
5
7
Utiliser uniquement des câbles RS232 double blindage pour les interconnexions.
pompe 9
broches vers
PC 9
broches
pompe 9
broches vers
Reserved
Câbles de connexion RS232
Watson-Marlow standard
Il ne faut jamais appliquer la tension du secteur au connecteur D à 9 broches. Seuls des
signaux RS232 peuvent être appliqués aux broches 2, 3, 5 et 8. N’appliquer aucune
tension aux autres broches. Sinon, des détériorations irréversibles non couvertes par
la garantie risquent de se produire.
Connexions
pour les
signaux
RS232 (vue de
l’intérieur de
la prise
d’interface de
la pompe)
