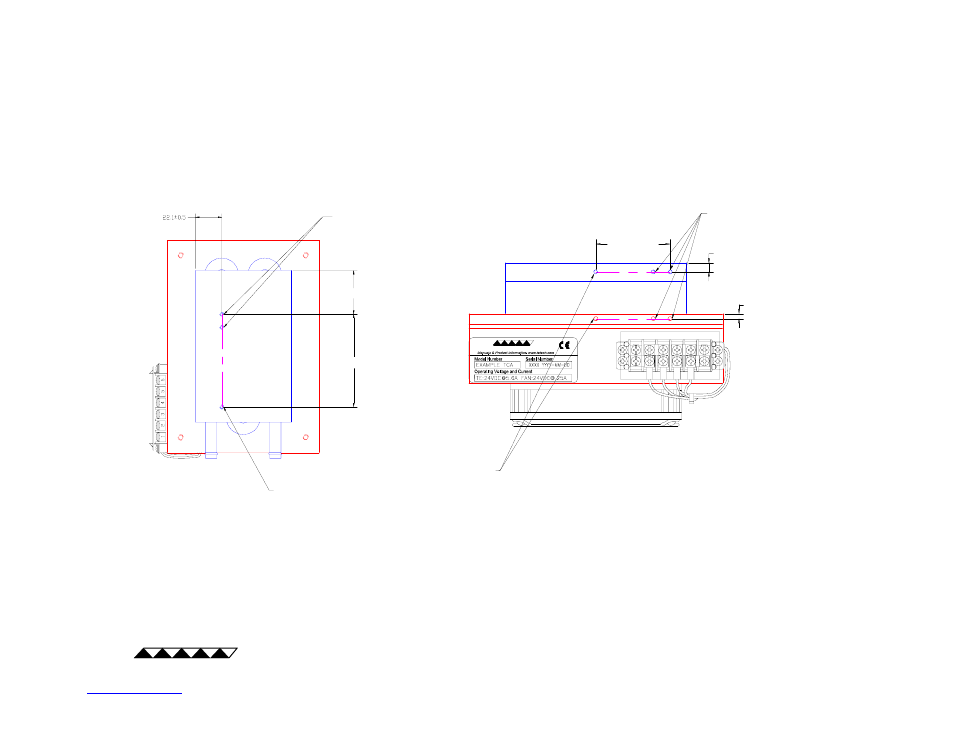

TCA LC-xxx typique TCA CP-xxx ou AC-xxx typique
Emplacements permis pour ajouter les trous de
montage des dispositifs protecteurs
1. Toutes les dimensions sont en millimètres.
2. Fixer directement à la base du dissipateur thermique en ajoutant des trous au dissipateur thermique ; fixer
directement au côté froid (base du puits de froid, plaque froide ou d'échangeur de chaleur à liquide) en ajoutant des
trous au côté froid. Ne pas appliquer d’effort de compression du dissipateur thermique au côté froid.
3. Les emplacements de dispositifs protecteurs autres que ceux qui sont imdiqués ici peuvent être acceptables.
Contactez TE Technology pour assistance si vous voulez localiser un dispositif protecteur ailleurs sur le TCA.
Remarques :
TE
TECHNOLOGY, INC.
TROUS AJOUTÉS PAR L’UTILISATEUR
? Ø4 mm MAXIMUM, ? 9,7 mm
PROFONDEUR MAXIMALE
NE PAS TRAVERSER
TROU FOURNI POUR LE MONTAGE DU CAPTEUR?
DE TEMPÉRATURE OU AUTRE DISPOSITIF
PROTECTEUR
25 mm, MINIMUM
COMME REQUIS
COMME REQUIS
TROU FOURNI POUR LE MONTAGE DU CAPTEUR?
DE TEMPÉRATURE OU AUTRE DISPOSITIF
PROTECTEUR
(L’EMPLACEMENT PEUT VARIER)
COMME REQUIS
COMME REQUIS
TROUS AJOUTÉS PAR
L’UTILISATEUR
Ø4 mm MAXIMUM,
9,7 mm PROFONDEUR
MAXIMALE
