Dimensions des trous de montage du tca – TE Technology TCA Manuel d'utilisation
Page 13
TE
TECHNOLOGY, INC.
13/25
http://www.tetech.com
courriel : [email protected]
TE
TECHNOLOGY, INC.
TCA
A
(mm)
B
(mm)
L (mm)
W (mm)
AC-027, CP-036
104.6
127
107
85
AC-046, CP-065
104.6
152.4
132
85
CP-061, AC-053
88.9
139.7
132
82
CP-121
172.2
127
157
157
AC-073,
CP-110, CP-127
114.3
190.5
157
97
CP-200, CP-200HT,
CP-200TT, CP-200HTTT
161
241.3
221
157
AC-162,CP-218
161
241.3
221
145
AC-140, AC-194
161
246.4
230
145
LC-035
104.6
127
167*
85
LC-061
104.6
152.4
192*
85
LC-200
161
241.3
281*
157
TCA
A
(mm)
B
(mm)
L (mm)
W (mm)
AC-027, CP-036
104.6
127
107
85
AC-046, CP-065
104.6
152.4
132
85
CP-061, AC-053
88.9
139.7
132
82
CP-121
172.2
127
157
157
AC-073,
CP-110, CP-127
114.3
190.5
157
97
CP-200, CP-200HT,
CP-200TT, CP-200HTTT
161
241.3
221
157
AC-162,CP-218
161
241.3
221
145
AC-140, AC-194
161
246.4
230
145
LC-035
104.6
127
167*
85
LC-061
104.6
152.4
192*
85
LC-200
161
241.3
281*
157

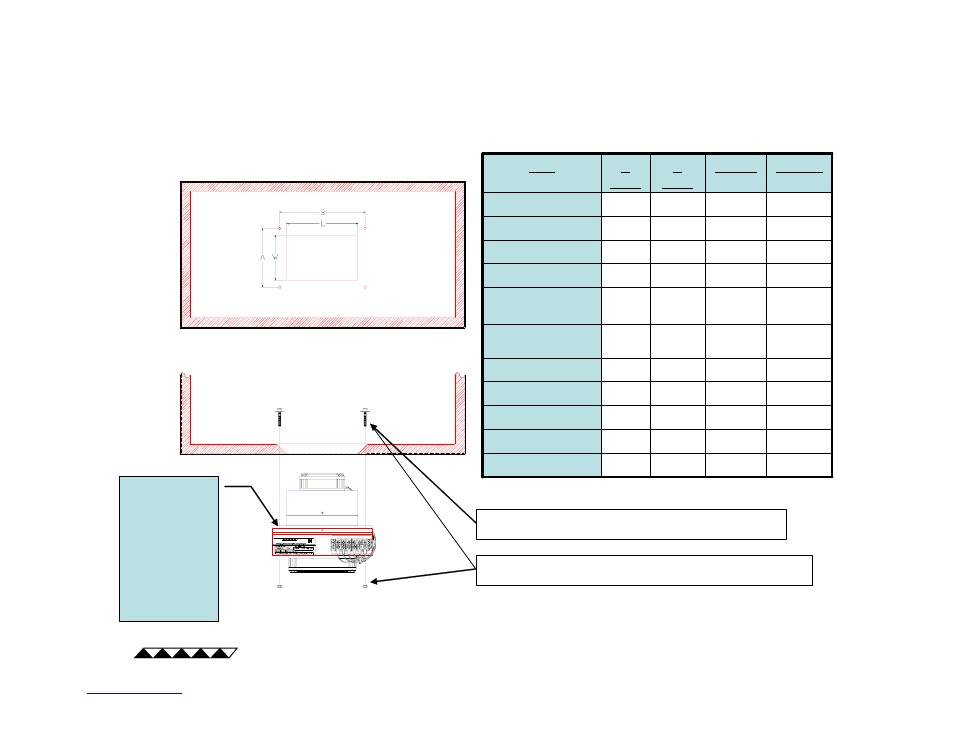

Dimensions des trous de montage du TCA
VIS ET RONDELLE SEULEMENT POUR : AC-027, AC-046, AC-053, CP-
036, CP-061, CP-065, CP-121, LC-035, LC-061
BOULON, ÉCROU ET RONDELLE POUR : AC-073, AC-162, AC-140, AC-194,
CP-110, CP-127, CP-200, CP-218, LC-200
REMARQUE :
seules les unités
CA-xxx ont un joint
pour sceller
l'ouverture. Utiliser
des rondelles
d’étanchéité et un
produit d'étanchéité
approprié sur la face
du joint et le matériel
de montage pour
réaliser l’étanchéité
nominale.
* Cette longueur est requise pour empêcher l'interférence avec la tuyauterie. La
face du dissipateur thermique ne sera pas complètement étanche contre la face
extérieure de l'ouverture.
