SONOSAX SX-PR - Manuel (Page 4)

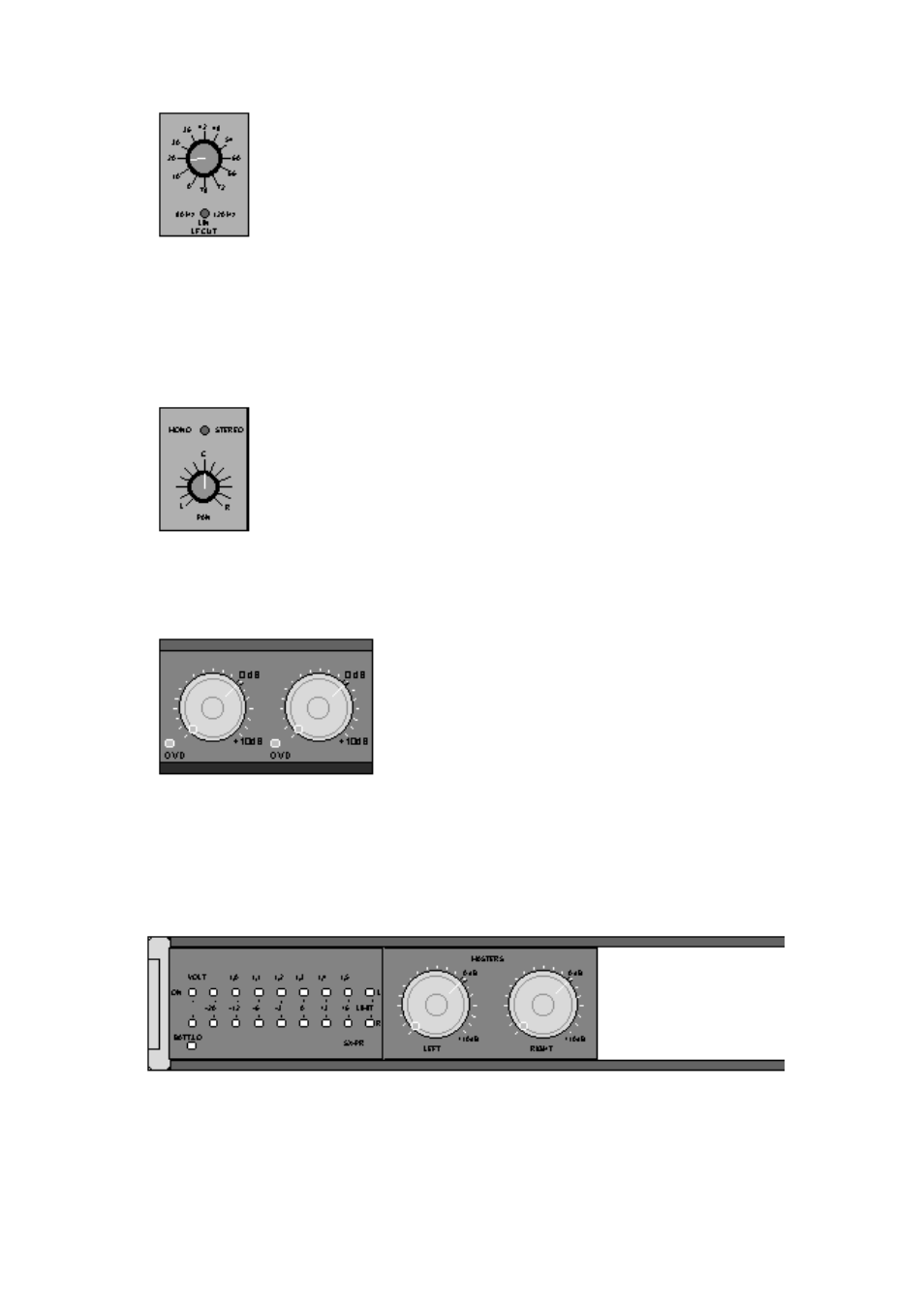

GAIN
LF CUT
Sélection de gain entre 0 et +78 db avec un commutateur
rotatif à 12 positions. Ceci a l'avantage de reproduire très
précisément votre ajustage au moment où vous le désirez.
Positionnez votre gain pour avoir votre LED OVD clignotant
lors de pointes d'enregistrement. Ceci vous donne la valeur
S/M optimale sans distortion.
Avec ce bouton-levier vous pouvez sélectionner le filtre pour
80 Hz ou 120 Hz ( -3 dB).
Pan-Pot et Mono / Stereo - commutation
MONO
STEREO
PAN
En position MONO, le signal de ce canal est envoyé de
façon égale à gauche et à droite de l'amplificateur principal
(indépendamment de la position du Pan Pot).
En position STEREO le Pan Pot distribue le signal de façon
continue de gauche à droite selon votre ajustage.
Contrôle de niveau et indication de surcharge (Panneau frontal)
OVD
Potentiomètre rotatif contrôlant le signal du niveau
d'entrée (déjà pré-amplifié) avant le module principal.
L'OVD LED s'allume à 6dB avant limitation. Ceci signifie
une distortion à +32 dB avec 0 dB d'amplification.
3. Module principal
Panneau frontal
MASTERS Potentiomètres rotatif pour contrôler les sorties droite et gauche.
INDICATEURS Les deux lignes de LED indiquent le niveau principal de sortie
(enclenchez DIRECT) ou le niveau d'entrée du retour de la bande
(enclenchez TAPE).
0 dB sur l'indicateur de niveau correspond à +6dBu sur la sortie. Il est
possible de sélectionner des ballistiques Peak ou VU par des
branchements internes (programmation de la compagnie = Peak). Dans le
cas où vous voudriez que l'indicateur de niveau suive le commutateur du
casque (MONO/STEREO; L/R), vous pouvez changer un jumper interne
(compagnie = toujours niveau de sortie). Pour plus d'information, voyez le
chapitre "Réglages internes" en page 10).
Activant le bouton Bat-Test indique le voltage moyen par cellule de
batterie sur la ligne de canal LED gauche.
ON (LED) Indique Prêt à fonctionner.
BATT LO (LED) S'allume lorsque le voltage moyen est en-dessous de 1 Volt.
LIMIT (LEDs) Indique les activités du limiteur pour chaque canal (ou parallèle si lié).
Micro
d'annonce
Petit micro Electret, situé entre les indicateurs ON et BATT LO..
