Un filtre de contact (80Hz ou 120Hz) se trouve sur chaque canal.
Le potentiomètre panorama permet un placement panoramique du signal d'entrée entre les
principaux canaux stéréo. Commutant sur MONO, le contrôle PAN n'aura plus aucun effet et le
signal sera envoyé aux deux canaux de sortie sur la même fréquence.
Module principal
Le module principal est équipé de deux sorties symétrisées électroniquement sur des
connecteurs XLR, une entrée asymétrique et une sortie casque avec un contrôle de volume
réglable à 6 niveaux.
L'alimentation peut être les piles non-rechargeables ou des batteries NiCd ou encore une source
externe fournissant du 6-12 Volt DC, 500 mA.
L'indicateur de niveau peut être utilisé pour contrôler périodiquement le voltage des batteries.
Une LED additionnelle indique l'approche de la limite la plus proche du voltage en cours.
Le limiteur intégré fonctionne sur le signal de sortie et peut être couplé pour un enregistrement
stéréo.
Un micro d'annonce est intégré au panneau frontal.
Un générateur 1kHz peut être relié aux sorties.
2. Module d'entrée double Mic /Line

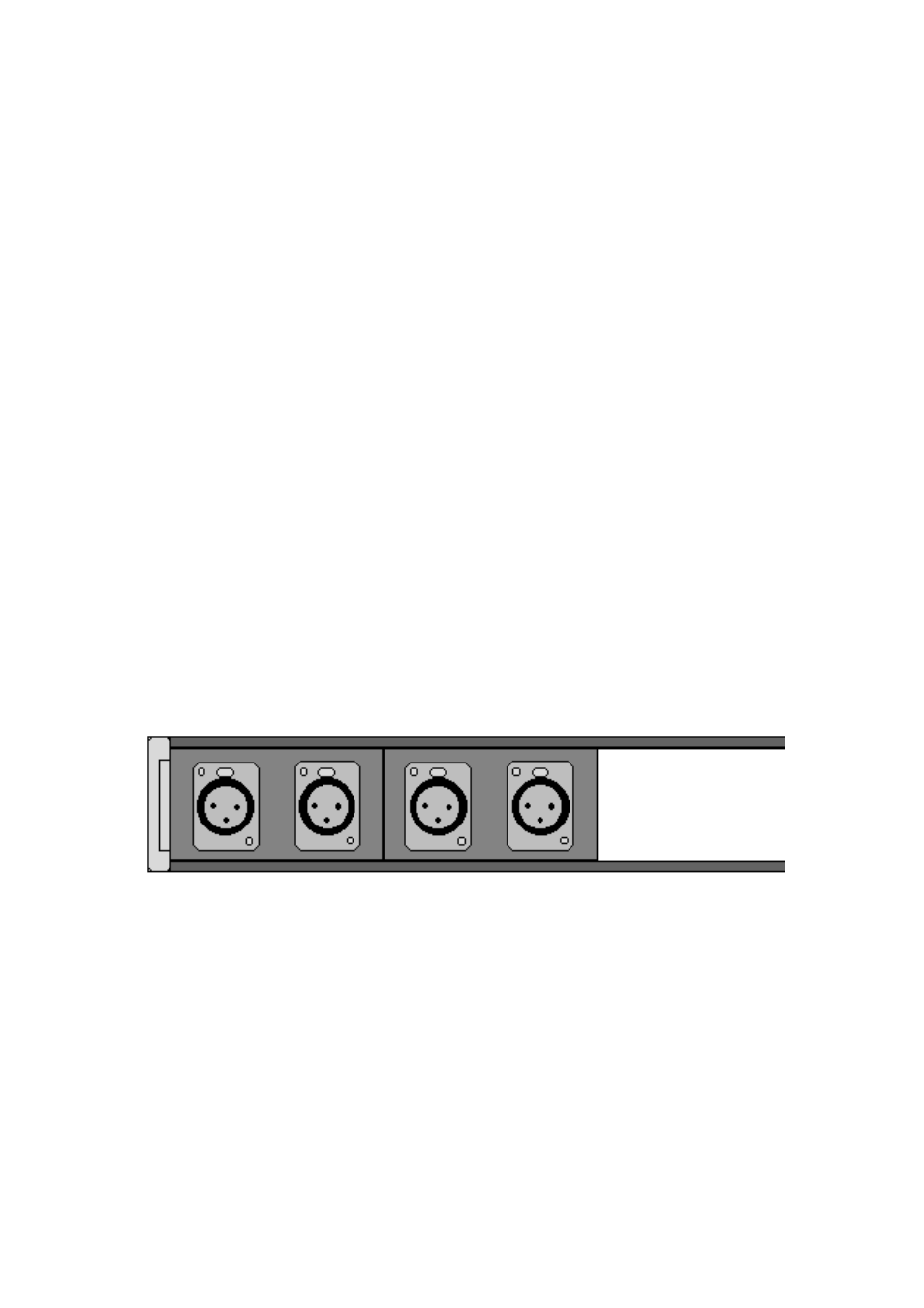

Panneau de connection
Les entrées sont symétrisées électroniquement et équipées de filtres HF. La phase positive est
sur pin 2 du connecteur XLR. L'impédance d'entrée est >6 kOhm.
Panneau supérieur
