SX-ST / SX-SV Manuel d'utilisation page 22
6. CONVERTISSEUR ANALOGIQUE/NUMERIQUE 8 CANAUX
Avec le convertisseur analogique/numérique 24bits 8 canaux optionnel, les SX-ST/SX-
VT fournissent 8 sorties numériques sur 4 paires AES/EBU disponibles sur une prise
Sub-D 25 broches.

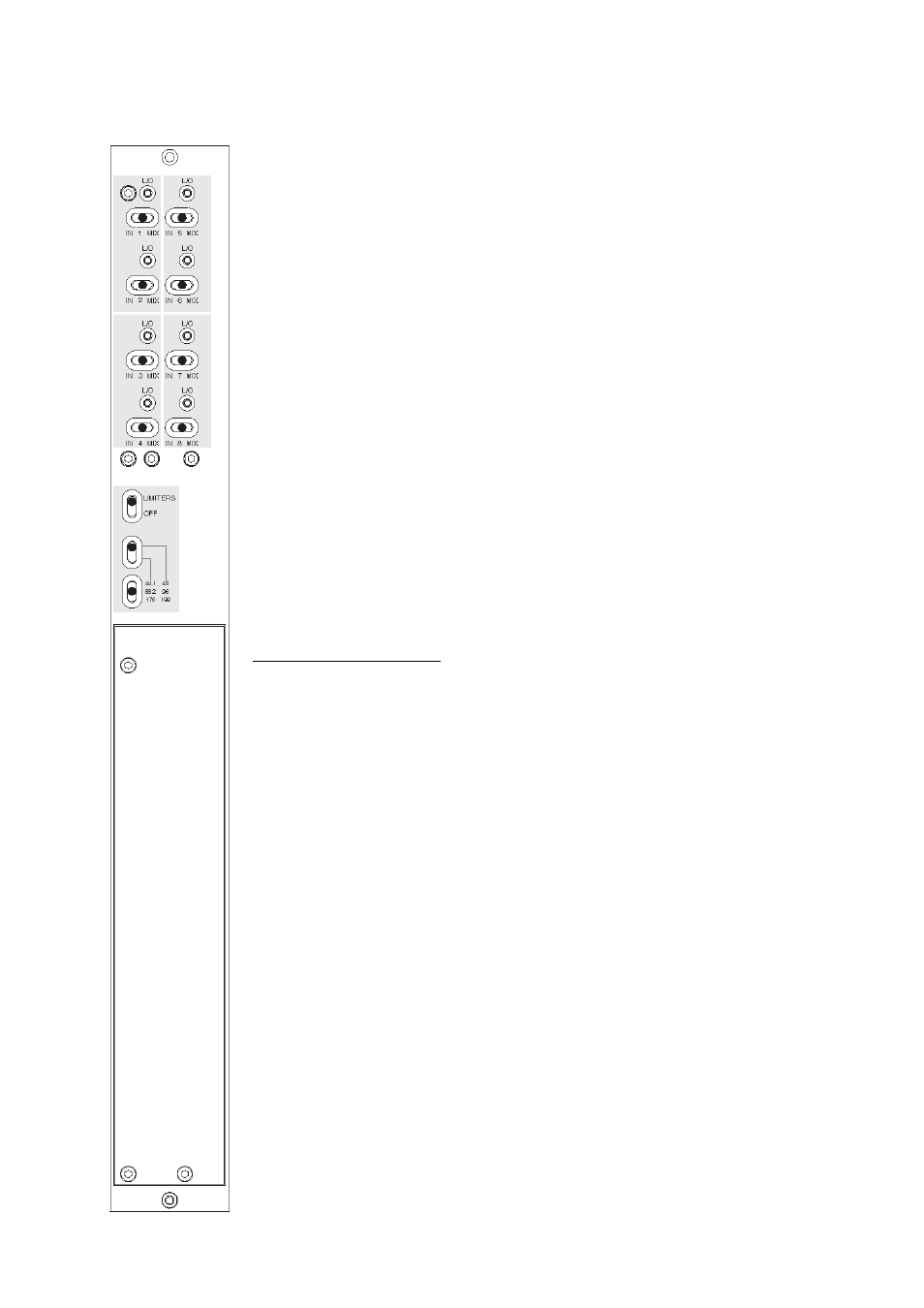

Les commutateurs à 3 positions « IN 1 MIX » à « IN 8 MIX » permettent de choisir la
source qui sera envoyée aux convertisseurs A/N :
« IN » (position de gauche) : envoi la sortie directe du canal d’entrée correspondant au
convertisseur. Il s’agit du même signal qui se trouve sur la prise « Direct Output ».
« MIX » (position de droite) : envoi le Mix du Groupe (Master) correspondant au
convertisseur A/N.
« OFF » (position centrale) : le convertisseur A/N est éteint ce qui permet de réduire la
consommation de la console. Notez qu’un click audible s’entend lorsque vous
allumez/éteignez le convertisseur.
La diode rouge « L/O » située au-dessus des commutateurs s’illumine lorsque le
Limiteur s’active (L) ou lorsque la modulation atteint ou dépasse le 0dBfs (O)
Chacune des 8 voies est équipée d’un limiteur rapide. Le commutateur « LIMITERS »
allume ou éteint tous les limiteurs. Le Limiteur prends effet dès -3dBfs.
La fréquence d’échantillonnage peut être choisie de 44,1KHz jusqu’à 192 KHz. La
fréquence est choisie pour tous les convertisseurs grâce à deux commutateurs :
Le commutateur du haut choisi entre 44,1KHz et 48KHz
Le commutateur du bas choisi l’un de leurs multiples respectifs.
Horloge et Synchronisation :
Les convertisseurs numérique/analogique fonctionnent sur une horloge interne qui
possède une précision de ± 20ppm. La même horloge est utilisée pour synchroniser le
convertisseur DC/DC interne qui alimente l’ensemble de la console afin d’éviter les
problèmes de phase.
L’horloge interne fonctionne en tant que « Maître » et ne peut pas se synchroniser sur
une source externe. Une sortie Wordclock est disponible sur le prise Lemo 5 broches
pour synchroniser des appareils externes comme un enregistreur numérique.
