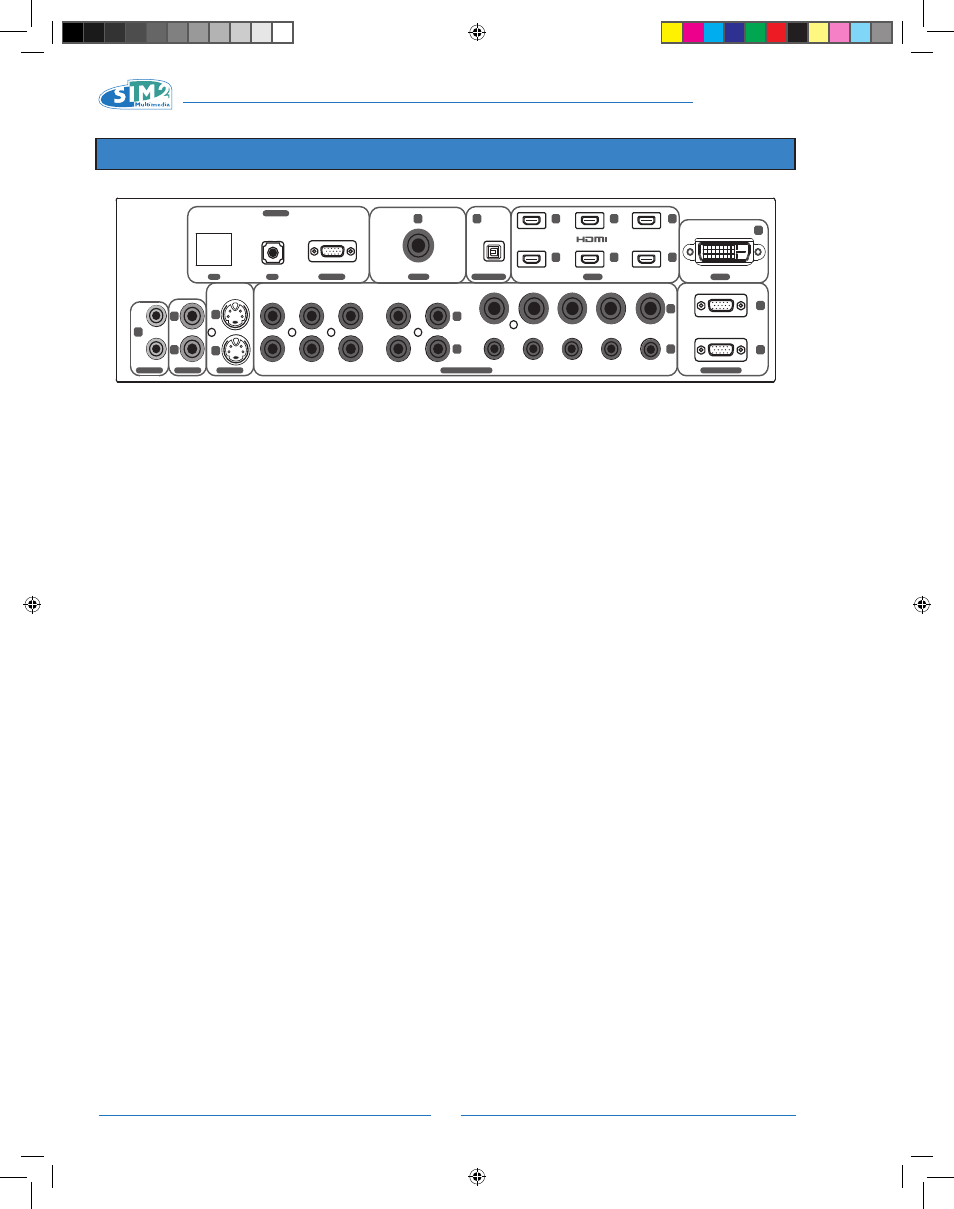

5 PANNEAU DES CONNEXIONS
SORTIES POUR LA GESTION DES ÉCRANS
MOTORISÉS
(1)
Le projecteur est équipé de deux sorties (tension 12 Vdc)
pour la commande d’écrans de projection motorisés et la
commande de rideaux motorisés servant à délimiter la sur-
face de l’écran de projection lors du changement de format
de l’image projetée.
La sortie TRIG1 s’active lorsque le projecteur est allumé
(voyant bleu allumé) et se désactive lorsque le projecteur
est en stand-by (voyant rouge allumé). L’état de la sor-
tie TRIG2 peut être configuré en sélectionnant Rideau au
menu Format. Cette sortie permet ainsi de commander les
rideaux latéraux motorisés délimitant à droite et à gauche
un écran de projection de format 16/9, de manière à en
limiter la surface utile au format 4/3.
INTERFACE USB - RS232 (CHAMP DE CONTRÔLE)
Il est possible de contrôler les fonctions du projecteur via
ordinateur ou autres dispositifs dédiés de commande à dis-
tance, ceci en les reliant aux connecteurs RS232 ou USB
situés sur le panneau des connexions.
Nous conseillons d’utiliser des câbles série ou USB d’ex-
cellente qualité pour éviter toute dégradation des signaux
électriques de commande et en permettre ainsi la bonne
interprétation par le projecteur. Pour l’utilisation du port
USB, il faudra installer sur l’ordinateur de contrôle un driver
spécifique SIM2, lequel peut être fourni par le vendeur/dis-
tributeur.
Sur demande, SIM2 fournit également un document conte-
nant plus de détails sur le protocole utilisé pour la program-
mation des systèmes de commande à distance.
POSSIBLE UTILISATION DES ENTRÉES :
(2,3) VIDÉO
Téléviseur, Lecteur DVD, Magnétoscope, Caméra, Console
de jeux vidéo
(4,5) S-VIDÉO
Téléviseur, Lecteur DVD, Magnétoscope, Caméra, Console
de jeux vidéo
(6,7,8,9) COMPOSANTE / RGBS
Téléviseur, Moniteur HDTV, Lecteur DVD, Magnétoscope,
Caméra, Console de jeux vidéo
Lecteur Blu-Ray, Lecteur HD-DVD
(10,11) GRAPHICS RGB
Ordinateur
(12) DVI-D
Lecteur HDTV, Lecteur DVD, Ordinateur
L’entrée du DVD-D n’est pas dotée de HDCP (High-ban-
dwidth Digital Copy Protection). Cette entrée ne visualise
pas les images codées en HDCP. Certaines cartes graphi-
ques plus récentes supportent désormais HDCP. Contacter
le fabricant de la carte pour plus d’informations.
(13,14,15,16,17,18) HDMI
Moniteur HDTV, Lecteur DVD, Console de jeux vidéo,
Lecteur Blue-Ray, Lecteur HDTV
(20) HD-SDI
Professional and broadcasting equipement
