Connexions
❶ ❷ ❸ ❹ ❺ ❻
❼ ❽

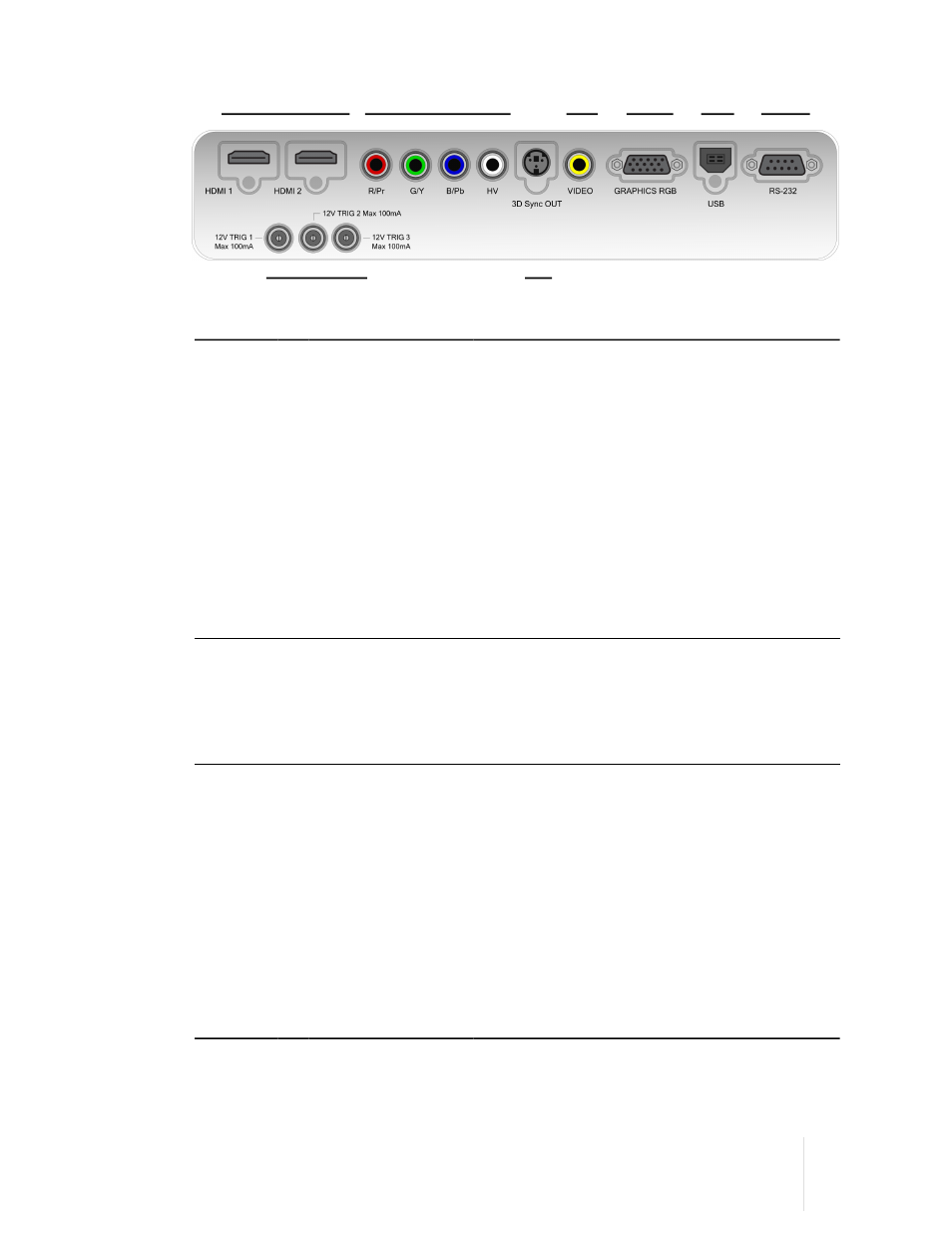

Entrées ❶ HDMI1
HDMI2
Accepte les deux entrées vidéo numériques HDMI
et DVI.
❷ Composants/RGB-
HV
Quatre connecteurs RCA Ils acceptent les
composant standards et haute définition (YPrPb)
ainsi que les signaux RGB-HV. Aussi utilisé
comme entrée RGB pour les signaux SCART RGBS
❸ Vidéo Un connecteur RCA. Accepte les signaux vidéo
composites. Aussi utilisé comme entrée
composite synchro pour les signaux SCART RGBS.
❹ Graphiques RGB Un connecteur fiche femelle type D-Sub 15.
Accepte un composant ou des signaux haute
définition RGB
Contrôle
Service ❺ USB USB 1,1 (type B) port for sport USB 1.1 (type B)
pour commandes série et mise à jour du
micrologiciel.
❻ RS-232 RS232 (fiche femelle D-Sub 9-) port pour
commandes série mise à jour du micrologiciel.
Sorties ❼ TRIG 1 Sortie 12 V 100 mA max, pour contrôle écran
motorisé. Se déclenche lorsque le projecteur est
allumé.
TRIG 2 Sortie 12 V 100 mA max, pour écran motorisé
masquant le système de contrôle. Voir “
Ecran ” en
page 30 .
TRIG 3 Sortie 12 V 100 mA max, pour contrôle de position
de la lentille anamorphique motorisée. Voir
“
Lentille Anamorphiques ” en page 30 .
❽ 3D Sync OUT Connecteur VESA DIN-3 pour câble émetteur RF
3D.
